محل منبع: | چین |
نام تجاری: | Suntech |
گواهی: | ISO |
شماره مدل: | برج مشبک |
مقدار حداقل تعداد سفارش: | 1 برج |
---|---|
قیمت: | Negotiation |
جزئیات بسته بندی: | کانتینرهای صادراتی |
زمان تحویل: | 25-30 روز پس از واریز |
شرایط پرداخت: | L/C، T/T، Western Union |
قابلیت ارائه: | 100000 تن متریک/تن متریک در سال |
نام محصول: | برج انتقال نیرو | نوع مواد: | استیل Q355/Q255 |
---|---|---|---|
درجه ولتاژ: | 33KV-330KV | سطح: | گالوانیزه |
سرعت باد: | 120 کیلومتر بر ساعت | استفاده: | انتقال نیروی برق |
برجسته: | برج شبکه فولادی خط انتقال 33 کیلوولت,برج شبکه فولادی گالوانیزه,برج شبکه فولادی خط انتقال 33 کیلوولت گالوانیزه |

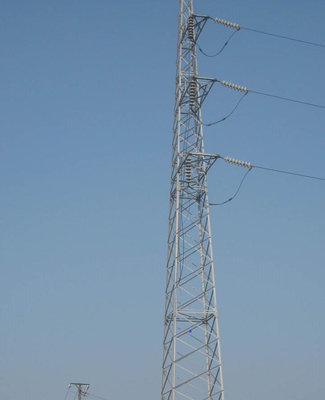

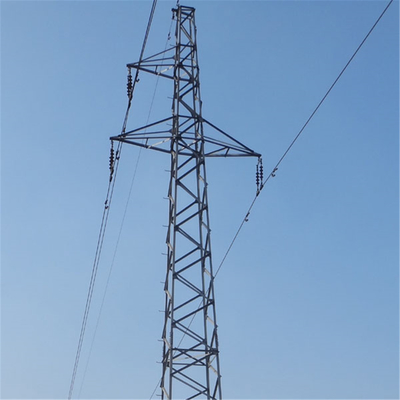

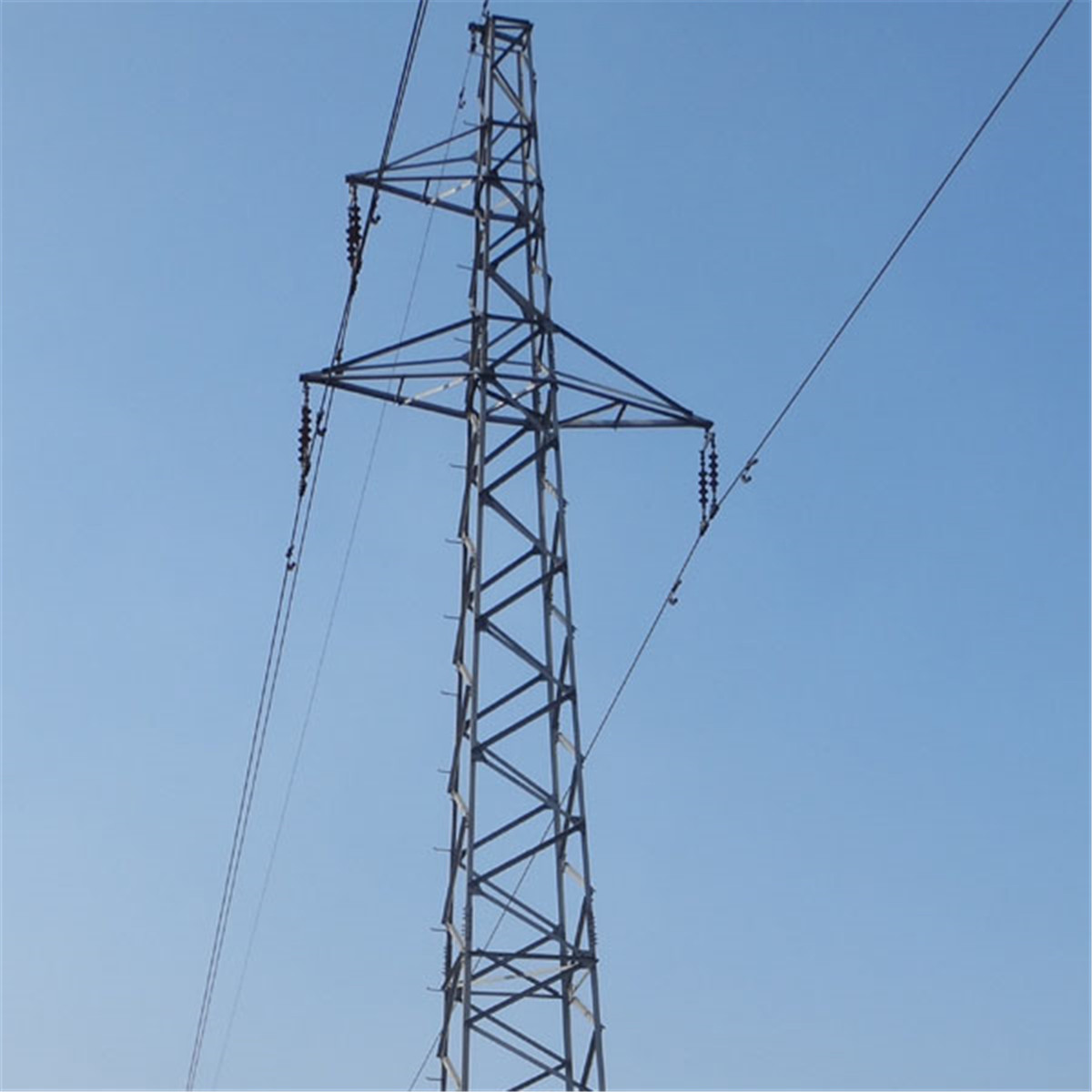

برج شبکه فولادی خط انتقال برق گالوانیزه 33 کیلوولت
دکل های خطوط انتقال یا تک قطبی یا دو قطبی هستند.در سیستم های دوقطبی، از آرایش هادی با یک هادی در هر طرف برج استفاده می شود.در برخی از طرح ها، هادی زمین به عنوان خط الکترود یا برگشت زمین استفاده می شود.در این حالت باید با عایق های مجهز به برق گیر روی دکل ها نصب می شد تا از خوردگی الکتروشیمیایی دکل ها جلوگیری شود.برای انتقال تک قطبی Suntech با برگشت زمین، می توان از دکل هایی با تنها یک هادی استفاده کرد.با این حال، در بسیاری از موارد، برج ها برای تبدیل بعدی به سیستم دو قطبی طراحی شده اند.در این موارد اغلب هادی ها در دو طرف برج به دلایل مکانیکی نصب می شوند.تا زمانی که به قطب دوم نیاز باشد، یا به عنوان خط الکترود استفاده می شود یا به موازات قطب مورد استفاده متصل می شود.در مورد دوم، خط از ایستگاه مبدل به الکترود ارت (ارتینگ) به عنوان کابل زیرزمینی، به عنوان خط هوایی در سمت راست مسیر جداگانه یا با استفاده از هادی های زمین ساخته می شود.
برج های خط الکترود در برخی از طرح های Suntech برای حمل خط برق از ایستگاه مبدل به الکترود اتصال به زمین استفاده می شود.آنها شبیه سازه هایی هستند که برای خطوط با ولتاژ 10-700 کیلوولت استفاده می شوند، اما معمولاً فقط یک یا دو هادی را حمل می کنند.
هر برج انتقال نیرو، بسته به نوع، اندازه و شکل آن، شامل یک سری قطعات، اجزا و لوازم جانبی متنوع است.با محاسبات دقیق مهندسی و مطابق با سفارش و نیاز مشتری با استفاده از تکنولوژی و نرم افزارهای پیشرفته.
پس از بررسی دقیق، کنترل و تایید نهایی، طرح ها به واحد تولیدی ارسال می شود.که در آن هر قطعه توسط ماشین های CNC بسیار پیشرفته برش، خم یا پانچ می شود و سپس برای محافظت از فولاد در برابر خوردگی قبل از گذراندن مراحل بسته بندی، ذخیره سازی، گالوانیزه می شود تا به محل نصب منتقل شود.
تولید - محصول | برج سازه فولادی |
ارتفاع | 5 تا 30 متر یا ارتفاع دیگر مورد نیاز مشتری |
مناسب برای | برج فولادی انتقال توزیع نیروی برق |
شکل | مخروطی، چند هرمی، ستونی، چند ضلعی یا مخروطی |
مواد | معمولا Q345B/A572، حداقل قدرت تسلیم>=345n/mm2 Q235B/A36، حداقل قدرت تسلیم>=235n/mm2 و همچنین کویل نورد گرم از Q460، ASTM573 GR65، GR50، SS400، SS490 تا ST52 |
استحکام - قدرت | 2.5KN،5KN،8KN،10KN،12KN |
تورلانس ابعاد | +- 2٪ |
مونتاژ نوری وسایل روشنایی | IP 65 |
درجه محافظ مقاوم در برابر الکتروشوک | درجه I |
عملکرد ضد خوردگی بدنه | کلاس II |
فضای کاری وسایل روشنایی | -40 º C ~ + 45 º C |
درمان سطحی | گالوانیزه گرم با پیروی از ASTM A 123، قدرت پلی استر رنگی یا هر استاندارد دیگری توسط مشتری مورد نیاز |
مشترک لهستانی ها | حالت درج، حالت فلنج داخلی، حالت اتصال چهره به چهره |
طراحی قطب | در برابر زلزله 8 درجه |
سرعت باد | 160 کیلومتر در ساعت |
حداقل قدرت تسلیم | 335MPa |
حداقل مقاومت کششی نهایی | 400MPa |
حداکثر استحکام کششی نهایی | 620MPa |
استاندارد | ISO9001 |
طول هر بخش | در عرض 14 متر یکبار تشکیل بدون مفصل لغزش |
جوشکاری | ما تست عیب را پشت سر گذاشتیم. جوش دوگانه داخلی و خارجی باعث زیبایی شکل جوش می شود استاندارد جوشکاری: AWS (انجمن جوشکاری آمریکا) D 1.1 |
ضخامت | 1 میلی متر تا 30 میلی متر |
فرایند تولید | تست مواد اولیه ← برش ← قالب گیری یا خم ← Welidng (طولی )← بررسی ابعاد ← جوش فلنج ← حفاری سوراخ ← کالیبراسیون ← Deburr← گالوانیزه یا پوشش پودری، رنگ آمیزی → کالیبراسیون مجدد ← نخ → بسته بندی |
بسته ها | قطب های ما به عنوان پوشش معمولی با حصیر یا عدل کاه در بالا و پایین، به هر حال می تواند توسط مشتری مورد نیاز دنبال شود، هر 40HC یا OT می تواند تعداد عکس ها را بر اساس مشخصات و داده های مشتری محاسبه کند. |
سبک | اندازه و سبک بر اساس درخواست مشتری متغیر است |
