محل منبع: | چین |
نام تجاری: | Suntech |
گواهی: | ISO |
شماره مدل: | برج مشبک |
مقدار حداقل تعداد سفارش: | 1 برج |
---|---|
قیمت: | Get the latest prices |
جزئیات بسته بندی: | کانتینرهای صادراتی |
زمان تحویل: | 30-35 روز پس از واریز |
شرایط پرداخت: | L/C، T/T |
قابلیت ارائه: | 900000 تن متریک/تن متریک در سال |
نوع مواد: | استیل Q355/Q255 | کاربرد: | برج خط انتقال |
---|---|---|---|
سطح: | گالوانیزه گرم | سرعت باد: | 120 کیلومتر بر ساعت |
استفاده: | سایت ساخت و ساز | طول عمر: | بیش از 30 سال |
برجسته: | برج فولادی شبکه 132 کیلوولت,برج فولادی شبکه HDG,برج های خط انتقال برق 132 کیلوولت |

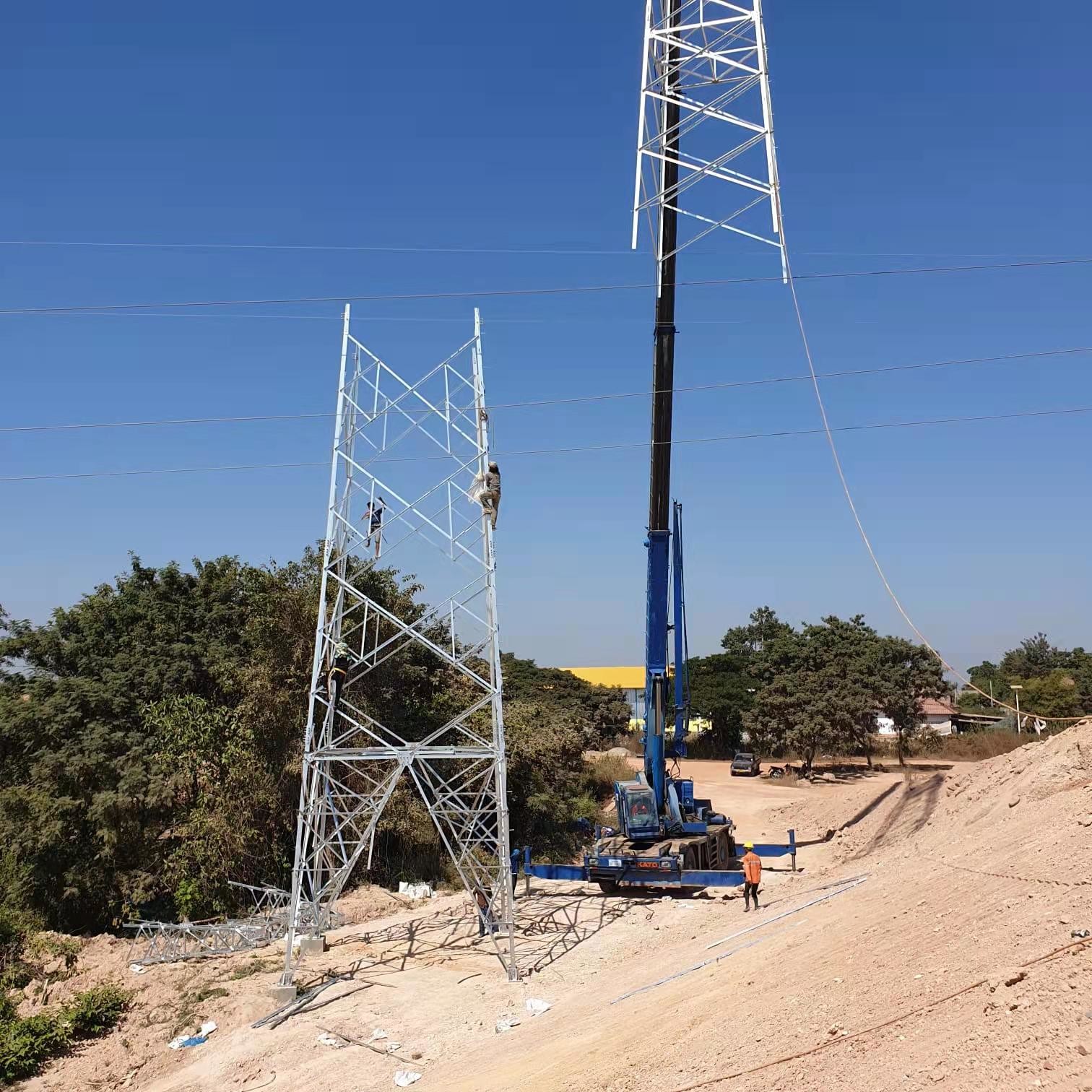

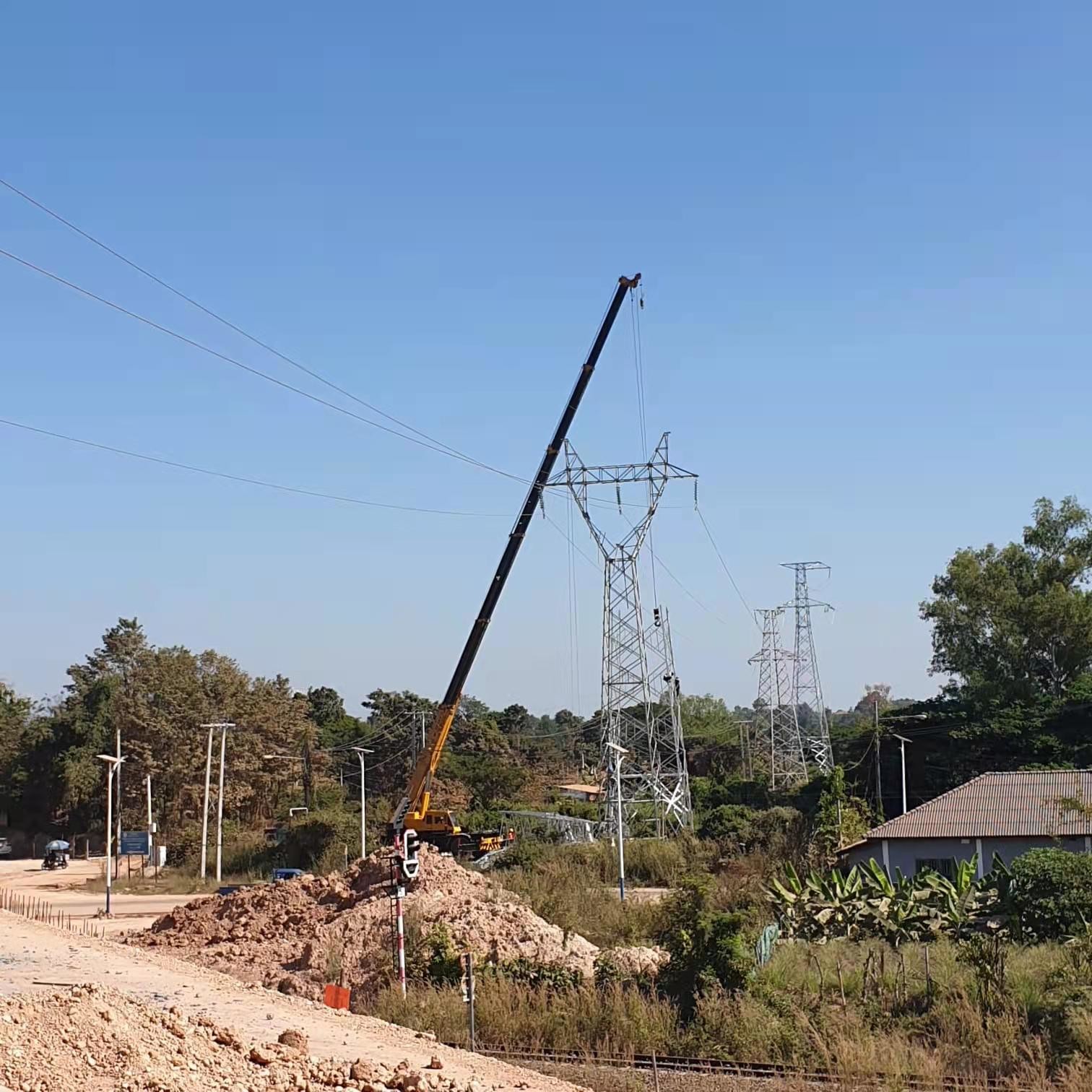

132 کیلو ولت شبکه انتقال برج فولادی شبکه برق نیروگاه ساخت و ساز
دکل های خطوط انتقال یا تک قطبی یا دو قطبی هستند.در سیستم های دوقطبی، از آرایش هادی با یک هادی در هر طرف برج استفاده می شود.در برخی از طرح ها، هادی زمین به عنوان خط الکترود یا برگشت زمین استفاده می شود.در این حالت باید با عایق های مجهز به برق گیر روی دکل ها نصب می شد تا از خوردگی الکتروشیمیایی دکل ها جلوگیری شود.برای انتقال تک قطبی Suntech با برگشت زمین، می توان از دکل هایی با تنها یک هادی استفاده کرد.با این حال، در بسیاری از موارد، برج ها برای تبدیل بعدی به سیستم دو قطبی طراحی شده اند.در این موارد اغلب هادی ها در دو طرف برج به دلایل مکانیکی نصب می شوند.تا زمانی که به قطب دوم نیاز باشد، یا به عنوان خط الکترود استفاده می شود یا به موازات قطب مورد استفاده متصل می شود.در مورد دوم، خط از ایستگاه مبدل به الکترود ارت (ارتینگ) به عنوان کابل زیرزمینی، به عنوان خط هوایی در سمت راست مسیر جداگانه یا با استفاده از هادی های زمین ساخته می شود.
برج های خط الکترود در برخی از طرح های Suntech برای حمل خط برق از ایستگاه مبدل به الکترود اتصال به زمین استفاده می شود.آنها شبیه سازه هایی هستند که برای خطوط با ولتاژ 10-100 کیلوولت استفاده می شوند، اما معمولاً فقط یک یا دو هادی را حمل می کنند.
برج ها ممکن است خود نگهدار باشند و قادر به مقاومت در برابر تمام نیروهای ناشی از بار هادی، هادی نامتعادل، باد و یخ در هر جهت باشند.چنین برج هایی اغلب دارای پایه های تقریباً مربعی و معمولاً چهار نقطه تماس با زمین هستند.
یک برج نیمه انعطاف پذیر به گونه ای طراحی شده است که در صورت شکسته شدن هادی فاز و تحمل بارهای نامتعادل سازه، می تواند از سیم های اتصال زمین برای انتقال بار مکانیکی به سازه های مجاور استفاده کند.این نوع در ولتاژهای فوقالعاده بالا، که در آن هادیهای فاز بستهاند (دو یا چند سیم در هر فاز) مفید است.بعید است که همه آنها به یکباره بشکنند، مگر اینکه یک تصادف فاجعه بار یا طوفان رخ دهد.
یک دکل گایدار دارای ردپای بسیار کوچکی است و برای پشتیبانی از سازه و هرگونه بار کششی نامتعادل از هادی ها بر روی سیم های کششی متکی است.یک برج گاید را می توان به شکل V ساخت که باعث کاهش وزن و هزینه می شود.
تولید - محصول | برج سازه فولادی |
ارتفاع | 5 متر تا 100 متر یا ارتفاع دیگر مورد نیاز مشتری |
مناسب برای | برج فولادی انتقال توزیع نیروی برق |
شکل | مخروطی، چند هرمی، ستونی، چند ضلعی یا مخروطی |
مواد | معمولا Q345B/A572، حداقل قدرت تسلیم>=345n/mm2 |
Q235B/A36، حداقل قدرت تسلیم>=235n/mm2 | |
و همچنین کویل نورد گرم از Q460، ASTM573 GR65، GR50، SS400، SS490 تا ST52 | |
استحکام - قدرت | 2.5KN،5KN،8KN،10KN،12KN |
تورلانس ابعاد | -0.02 |
مونتاژ نوری وسایل روشنایی | IP 65 |
درجه محافظ مقاوم در برابر الکتروشوک | درجه I |
عملکرد ضد خوردگی بدنه | کلاس II |
فضای کاری وسایل روشنایی | -40 º C ~ + 45 º C |
درمان سطحی | گالوانیزه گرم با پیروی از ASTM A 123، قدرت پلی استر رنگی یا هر استاندارد دیگری توسط مشتری مورد نیاز |
مشترک لهستانی ها | حالت درج، حالت فلنج داخلی، حالت اتصال چهره به چهره |
طراحی قطب | در برابر زلزله 8 درجه |
سرعت باد | 160 کیلومتر در ساعت |
حداقل قدرت تسلیم | 335MPa |
حداقل مقاومت کششی نهایی | 400MPa |
حداکثر استحکام کششی نهایی | 620MPa |
استاندارد | ISO9001 |
طول هر بخش | در عرض 14 متر یکبار تشکیل بدون مفصل لغزش |
