محل منبع: | چین |
نام تجاری: | Suntech |
گواهی: | ISO |
شماره مدل: | برج فولادی |
مقدار حداقل تعداد سفارش: | 1 برج |
---|---|
قیمت: | Get the latest prices |
جزئیات بسته بندی: | کانتینرهای صادراتی |
زمان تحویل: | 35 روز پس از واریز |
شرایط پرداخت: | L/C، T/T |
قابلیت ارائه: | 100000 تن متریک/تن متریک در سال |
نام: | برج مشبک | Material Type: | Steel Q355/Q255 |
---|---|---|---|
Usage: | Steel Transmission Tower | کاربرد: | برج خط انتقال |
درجه ولتاژ: | 10 کیلو ولت تا 800 کیلو ولت | Wind Speed: | 120KM/H |
برجسته: | برج های فولادی شبکه ای 230 کیلوولت,برج های فولادی شبکه ای ASTM123,برج های خط انتقال 400 کیلوولت |

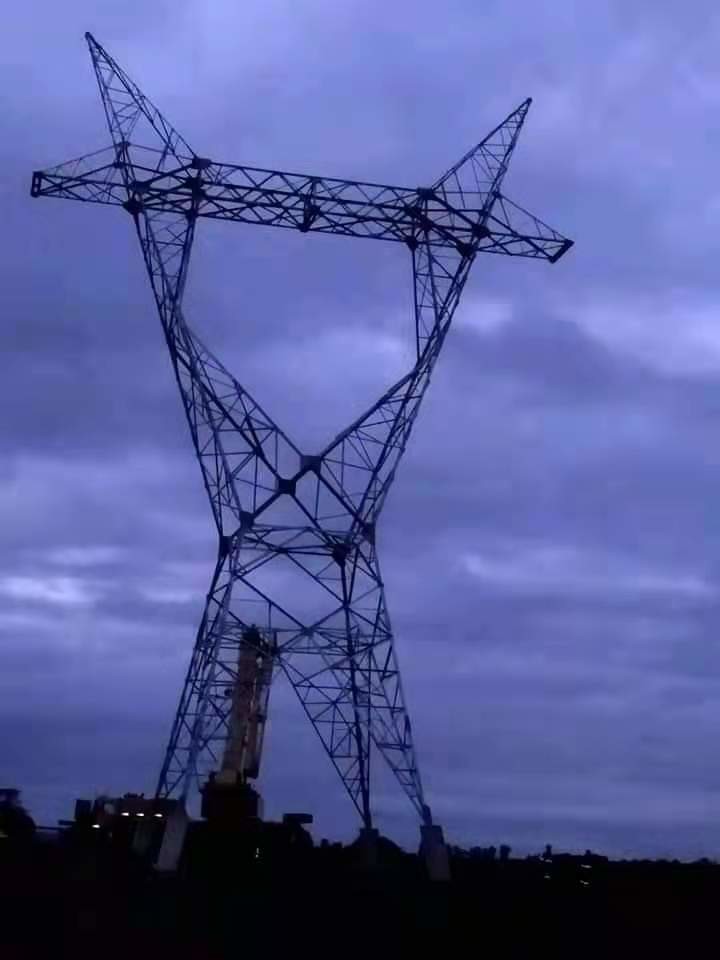

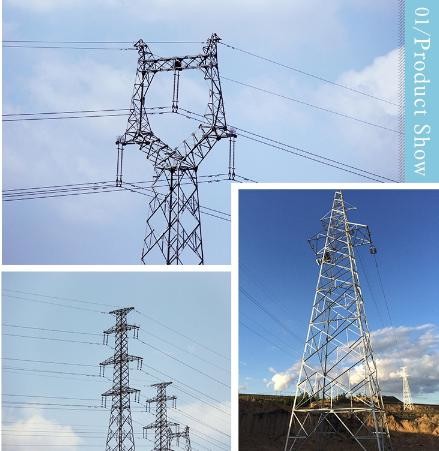

ASTM123 برج های فولادی شبکه ای 230kv برج خط انتقال 400 کیلو ولت
جزئیات سریع:
برق 230kv دکل های سربار 400kv خط انتقال دکل برق فولادی 30m
توضیحات محصول
برق 230kv دکل های سربار 400kv خط انتقال دکل برق فولادی 30m | |
مشخصات فنی:
ویژگی های محصول:
به عنوان تجهیزات خط انتقال سنتی، برج فولادی زاویه به طور گسترده ای مورد استفاده قرار می گیرد، ویژگی های کد طراحی، صنایع دستی بالغ است، در فواصل مختلف، سطح ولتاژ مختلف نشان دهنده مزایا و کاربرد کلی است.
طراحی دکل خط انتقال نیرو به نوع هادی و سیم زمین، ناحیه باد، زاویه انحراف و مشخصات مواد بستگی دارد.این برج ها برای محافظت از فولاد در برابر خوردگی گالوانیزه می شوند.ضخامت پوشش گالوانیزه به شرایط آب و هوایی در محل برج بستگی دارد.
فولاد جیرادها
فولاد زاویه ای: فولاد چینی Q345B، که مشابه ASTM A572 GR50 است
سایر صفحات، مهاربندی و بدون فشار ورق و فولاد زاویه: چینی Q2230B، که مشابه ASTM A36 است.
صفحات: فولاد چینی Q345B که مشابه ASTM A572 GR50 است
پیچ و مهره: گرید چینی 6.8 و 8.8 که مشابه ASTM A394 است
الف) ابعاد و تحمل زاویه مطابق GB/T1591-1994 می باشد
ب) گالوانیزه گرم مطابق با GB/T 13912-2002 که مشابه ASTM A 123
ج) عملکرد جوش مطابق با استاندارد AWS D1.1 یا CWB خواهد بود
ولتاژ: تجهیزات انتقال نیرو/خط انتقال الکتریکی زاویه برج آهنی درجه: 35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV
در اینجا فرآیند ساخت برای برج انتقال ما است.با این حال، هر دو طرف باید همه نقشهها را مورد بحث قرار دهند و همه نقشههای فروشگاه، مشخصات فنی و استانداردهایی که باید مطابقت داشته باشند را تأیید کنند.قبل از تولید انبوه، ما باید تمام نقشه های تایید شده فروشگاه و اسناد فنی امضا شده را از مشتری خود دریافت کنیم.
ساخت ما باید مطابق دقیق نقشه های جزئیات تهیه شده توسط پیمانکار و تایید شده توسط مهندس باشد.ساخت باید پس از تایید مجمع و آزمایشات فروشگاه آغاز شود.
برش زدن | A: برش و برش باید با دقت انجام شود و تمام قسمت هایی از کار که پس از اتمام در معرض دید قرار می گیرند باید به طور منظم تمام شود.مشعل های برش هدایت شونده دستی نباید استفاده شوند. ب: تمام مواد با ضخامت بیش از 13 (یا 12) میلی متر باید اره سرد یا برش شعله ماشینی شوند. ج: برش یا برش باید برای ضخامت مواد 13 میلی متر یا کمتر مجاز باشد. برش شعله فولاد با عملکرد بالا باید با یک عملیات پیش گرمای جزئی با عبور شعله برش روی قسمتی که قرار است برش داده شود، انجام شود. تمام لبه های بریده شده با شعله باید تمیز شوند. |
خم شدن | شرکت ما دارای ماشین خمشی بود.علاوه بر این، ما می توانیم برج ها را با خمش گرم یا خمش سرد با توجه به نیاز مشتری تولید کنیم. |
جوشکاری | هیچ جوشکاری نباید انجام شود مگر اینکه تایید قبلی از مهندس گرفته شده باشد. جوشکاری در نقاط اتصال برج برای هادی، سیم محافظ، عایق ها یا مجموعه ها یا براکت های مربوطه مجاز نیست. |
ساب مشت زدن | تمام سوراخهای فولاد سازهای با ضخامت کمتر از 10 میلیمتر را میتوان به اندازه کامل سوراخ کرد، مگر اینکه در نقشههای تایید شده غیر از این ذکر شده باشد.سوراخهایی که در نقشهها بهعنوان سوراخهای حفر شده نشان داده شدهاند و تمام سوراخهای فولاد سازهای با ضخامت و کشش 10 میلیمتر یا بیشتر اعضای بازوهای متقاطع باید حفر یا سوراخکاری شوند و مجدداً باز شوند. تمام سوراخ ها باید تمیز و بدون لبه های پاره یا پاره شده باشند.تمام سوراخ های ناشی از سوراخ کردن یا سوراخ کردن باید برداشته شوند.تمام سوراخ ها باید استوانه ای و عمود بر عضو باشند. در صورت لزوم برای جلوگیری از اعوجاج سوراخ ها، سوراخ هایی نزدیک به نقاط خم ها باید پس از خم شدن ایجاد شود. |
مشت زدن | برای پانچ تا اندازه کامل، قطر پانچ باید 1.0 میلی متر بزرگتر از قطر اسمی پیچ باشد و قطر قالب نباید بیش از 1.5 میلی متر بزرگتر از قطر پانچ باشد.برای پانچ فرعی، قطر پانچ باید 4 میلی متر کوچکتر از قطر اسمی پیچ باشد و قطر قالب نباید بیش از 2 میلی متر بزرگتر از قطر پانچ باشد.پانچ فرعی برای کار ریم شده باید به گونه ای باشد که پس از سوراخکاری هیچ سطح پانچ در حاشیه سوراخ ظاهر نشود. |
اندازه سوراخ | در جایی که سوراخها مجدداً ایجاد میشوند یا سوراخ میشوند، قطر سوراخ تمام شده نباید بیشتر از قطر اسمی پیچ به اضافه 1.0 میلیمتر باشد. |
گالوانیزه کردن | تمام مواد باید پس از ساخت مطابق با آخرین ویرایش GB/T 13912-2002 یا ASTM مشخصات A 123 گالوانیزه شوند. موادی که به دلیل لکههای خالی یا سایر عیوب پوشش رد شدهاند، یا باید جدا شده و مجدداً گالوانیزه شوند، یا قسمتهای بدون پوشش باید با روشی تایید شده دوباره پوشش داده شوند. تمام صفحات و اشکالی که در فرآیند گالوانیزه تاب برداشته اند باید با نورد یا پرس مجدد صاف شوند.این ماده نباید به گونه ای کوبیده شود یا به گونه ای صاف شود که به پوشش محافظ آسیب برساند. در صورتی که گالوانیزه در خارج از کارخانه پیمانکار انجام شود، تاییدیه باید از مهندس اخذ شود. کلیه کارهای فولادی گالوانیزه باید با استفاده از محلول تایید شده بلافاصله پس از گالوانیزه در برابر لکه ذخیره سازی سفید محافظت شود. |
بسته بندی | محصول ما در چندین بسته بسته بندی می شود که وزن آنها 2 تا 3 تن یا مطابق با نیاز شما است. |
شیب داغ گالوانیزه کردن |
استاندارد | ضخامت فولاد / میلی متر |
پوشش متوسط ضخامت / میکرومتر |
فلزی عنصر |
محتوا |
میل قطب، صلیب بازوها و پیچ و مهره روی تجهیزات جانبی |
ASTM A123/ A123M-15 AS/ NZS 4680 |
> 6 | 85 | منگنز | 0.25٪ - 0.40٪ |
<3-6 | 70 | ||||
1.5-3 | 55 | مس | <0.15% | ||
<1.5 | 55 | ||||
پیچ و مهره و واشر | GB/T 5267.3-2008 | _____ | ≥ 54 | پ | <0.025٪ |
(ISO 10684-2004) | |||||
پیچ و مهره های پایه |
ASTM A153/ A153M-09 |
_____ | ≥ 54 | اس | <0.03٪ |
