محل منبع: | چین |
نام تجاری: | Suntech |
گواهی: | ISO |
شماره مدل: | دکل خط انتقال |
مقدار حداقل تعداد سفارش: | 1 برج |
---|---|
قیمت: | Get the newest prices |
جزئیات بسته بندی: | کانتینرهای صادراتی |
زمان تحویل: | 35 روز پس از واریز |
شرایط پرداخت: | L/C، T/T، Western Union |
قابلیت ارائه: | 60000 تن متریک/تن متریک در سال |
نام محصول: | برج انتقال | مورد: | برج فولادی |
---|---|---|---|
مواد: | مواد فولادی | سطح: | گالوانیزه گرم |
استفاده: | برج انتقال | کاربرد: | برج فولادی |
برجسته: | برج خط انتقال فولاد Q355B,برج خط انتقال گالوانیزه,برج فولادی برق |

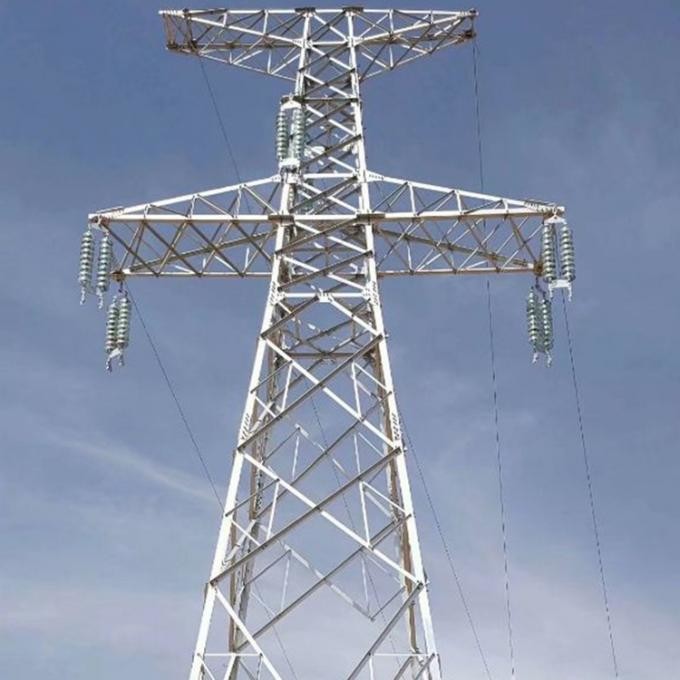

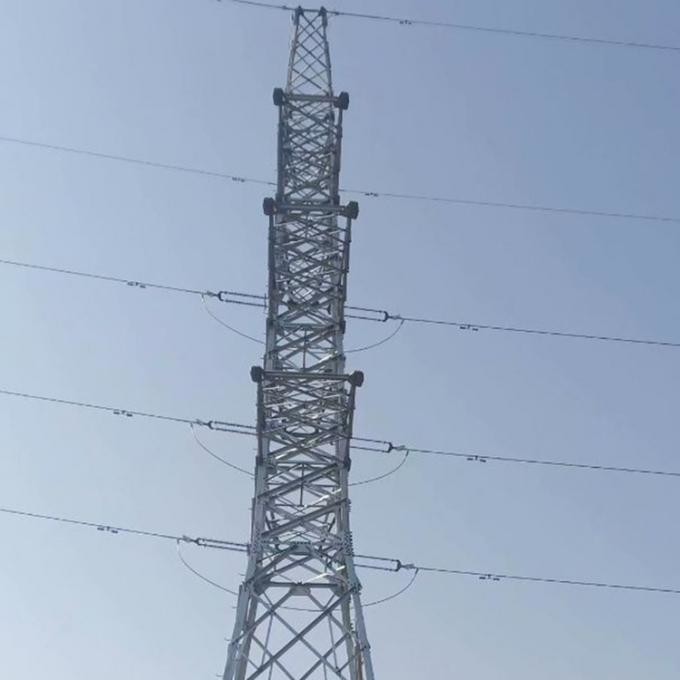

برج برق گالوانیزه فولادی برج خط انتقال
گروه برق Suntechیکی از بزرگترین شرکتهای گروه تدارکات، مهندسی و پیمانکاری در چین است. شرکت و کارخانه شعبه گروه ما قبلاً درگیر شدهاند.
در زمینه برق بیش از 26 سال است.
1. اسصنعت سازه های فلزی به ویژه برج های فولادی و محصولات وابسته که شامل برج های برق و سازه های پست، دکل های مخابراتی و محصولات مرتبط سایت های مخابراتی، تیر چراغ های خیابانی و غیره می باشد.
2. ابزارها و تجهیزات سیم کشی خط انتقال، ابزارهای کشش کابل زیرزمینی شامل بلوک های زهی، دسته های بالابر، غلتک های کابل، دستگیره هادی، وینچ موتور بنزینی، کشش کش هیدرولیک، قطب های جین، چرخ دستی های بازرسی و سایر دارای رتبه بندیماشین آلات
3. توان fچشمه ها،تیانتقالمنمقره کننده هاو wآیرس وجقادر استشامل عایق تعلیق، عایق شیشه ای، عایق چینی، فولاد هادی آلومینیومی تقویت شده، هادی تمام آلیاژ آلومینیوم، رشته فولادی با روکش آلومینیومی، کابل محصور شده هوایی، کابل برق، گیره نگهدارنده، گیره کششی با قرقره، صفحات قوس، لوله های رابط و اتصالات درجه بندی شده است.
ولتاژ: تجهیزات انتقال نیرو/خط انتقال الکتریکی زاویه برج لوله ای فولادی برج آهنی
درجه ولتاژ: 35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV
فرایند تولید
در اینجا فرآیند ساخت برای برج انتقال ما است.با این حال، هر دو طرف باید همه نقشهها را مورد بحث قرار دهند و همه نقشههای فروشگاه، مشخصات فنی و استانداردهایی که باید مطابقت داشته باشند را تأیید کنند.قبل از تولید انبوه، ما باید تمام نقشه های تایید شده فروشگاهی و اسناد فنی امضا شده را از مشتری خود دریافت کنیم.
برج لوله فولادی محصول برتر سنتی کارخانه ما است.به خصوص سیستم پردازش فلنج چند ایستگاهی خود توسعه یافته به طور قابل توجهی دقت تحمل هندسی را برای هر قطعه کار بهبود بخشیده است.به لطف چنین فرآیندی، برج لوله فولادی تقاطع بزرگ Huangpu با ارتفاع 190 متر به عنوان یک پروژه کیفیت ملی ارزیابی شد.کارخانه ما با تجهیزات پیشرفته مانند ماشین های خم 2400 تنی، ماشین های برش خط، ماشین های جوشکاری کوک و ماشین های برش پلاسما CNC عرضه می شود.با این تجهیزات قادر به تولید لوله های با قطر مساوی و لوله های مخروطی شکل به صورت چندضلعی و گرد می باشد.دستگاه جوش کوک CNC می تواند قالب گیری یکباره جوش کوک را برای لوله فولادی انجام دهد و خط جوش می تواند از طریق جوشکاری تک به قالب گیری دو اندازه برسد.کارخانه ما به دلیل ظرفیت تولید و کیفیت محصول بسیار مورد تایید قرار گرفته است.
اعضای برج لولهای فولادی در برابر فشار باد کم، استحکام خمشی سطح مقطع بزرگ، ساختار ساده و انتقال نیروی واضح مقاومت میکنند که میتواند عملکرد بلبرینگ مواد را کاملاً بازی کند.از یک طرف، می تواند وزن برج را کاهش دهد و نیروی پایه را کاهش دهد.از سوی دیگر، می تواند به افزایش افراط کمک کند.توانایی مقاومت در برابر بلایای طبیعی تحت شرایط.هنگامی که الزامات محاسبه استحکام و پایداری برآورده می شود، استفاده از یک برج لوله فولادی با ضریب شکل بدنه فشار باد نسبتاً کوچک می تواند بار باد روی بدنه برج را به میزان قابل توجهی کاهش دهد.
مشخصات فنی:
ساختار برج و پست فولادی خط انتقال - توضیحات کالا و پارامترهای اصلی
خیر | شرح | مشخصات دقیق و پارامترهای طراحی اصلی |
1 | کد طراحی |
1. استاندارد ملی چین: آ.DL/T 5154-2002 مقررات فنی طراحی برای سازه های برج و قطب خط انتقال هوایی بDL/T 5219-2005 مقررات فنی برای طراحی پایه خط انتقال هوایی 2. استاندارد آمریکا: آ.ASCE 10-97-2000 طراحی سازه های انتقال فولاد مشبک بالزامات کد ساختمانی ACI 318-02 برای سازه بتن |
2 | نرم افزار طراحی | برج PLS و MS، SAP2000، اتوکد، STW، TWsolid، SLCAD و غیره |
3 | طراحی در حال بارگذاری | طبق نیاز و مشخصات مشتریان در سراسر جهان. |
4 | تست بار / تست مخرب | در صورت لزوم می توانیم توسط مقامات دولتی ترتیب دهیم و هزینه این نوع آزمایش جدا از قیمت برج است. |
5 | ولتاژ | خط انتقال 33KV، 66/69KV، 110KV، 220KV/230KV، 330KV، 380/400KV، 500KV، 750KV، 800KV، 1000KV |
6 | گالوانیزه گرم | ISO 1461-2009، ASTM A123 |
7 | درجه فولاد |
1. فولاد ساختاری کم آلیاژ با استحکام بالا: Q420B که معادل ASTM Gr60 است 2. فولادهای ساختاری کم آلیاژ با استحکام بالا: Q355B که معادل ASTM Gr50 یا S355JR است. 3. فولاد ساختاری کربنی: Q235B که معادل ASTM A36 یا S235JR است. |
8 | پیچ و مهره | به طور عمده پیچ و مهره های ISO 898 درجه 6.8 و 8.8 برای هر دو استاندارد چینی، ISO و DIN |
9 | نوع برج | برج های زاویه ای، برج های لوله ای، دکل Guyed، برج تک قطبی |
10 | نوع برج | برج تعلیق، برج کششی، برج مرده، ساختار پست |
11 | ضمانتنامه | سازه برج: 30 سال |
12 | دوره بازگشت | 50 سال |
13 | حمل و نقل | ما به بزرگترین بندر جهان بسیار نزدیک هستیم که مزیت ما برای حمل و نقل دریایی است. |
14 | کنترل کیفیت |
از سیستم ISO 9001 و بازرسی دقیق QC برای مواد خام، آزمایش مونتاژ نمونه اولیه، آزمایش گالوانیزه و بازرسی قبل از حمل و نقل برای کمیت و کیفیت پیروی کنید. ما ابتدا کیفیت و نسبت بازرسی 100٪ را درمان می کنیم. |
برنامه های کاربردی:
در چین نیز از پروفیل های لوله فولادی در دکل های دو مدار 500 کیلوولت و برج های چهار پاس در همان دکل استفاده شده است که عملکرد و مزایای خوب آن را نشان می دهد.ساختار برج لوله فولادی به دلیل سختی سطح مقطع فوق العاده، ویژگی های نیروی مقطع خوب، نیروی ساده و ظاهر زیبا، در خطوط با سطوح ولتاژ مختلف به خوبی توسعه یافته است.به ویژه در سازه های با دهانه بزرگ و سازه های برج شبکه برق شهری.
