Name: فولاد رسانای آلومینیومی ACSR تقویت شده برای انتقال بدون سربار
Brand: Suntech
SKU: ACSR
Price: 1.00 USD
Availability: InStock
Rating: 4.8 (123 reviews)
ISBN: 26688625

خانه محصولات هادی آلومینیومی لخت

فولاد رسانای آلومینیومی ACSR تقویت شده برای انتقال بدون سربار

جزئیات محصول:

محل منبع:	ژجیانگ، چین
نام تجاری:	Suntech
گواهی:	ISO9001
شماره مدل:	ACSR

پرداخت:

مقدار حداقل تعداد سفارش:	1000 متر
قیمت:	Negotiation
جزئیات بسته بندی:	جعبه یا ظروف چوبی صادراتی
زمان تحویل:	5-7 روز کاری
شرایط پرداخت:	L/C، T/T، Western Union
قابلیت ارائه:	1500000 متر در ماه

مخاطب

توضیحات محصول جزئیات

نام:	فولاد هادی آلومینیومی تقویت شده	مدل:	هادی ACSR استاندارد ASTM B232
مواد عایق:	بدون عایق	کاربرد:	در بالای سر
استاندارد:	استاندارد ASTM B232	مواد:	آلومینیوم و فولاد
برجسته:	انتقال بالای سر برهنه هادی ACSR , هادی آلومینیومی فولادی تقویت شده , هادی آلومینیومی ASTM B232 Acsr

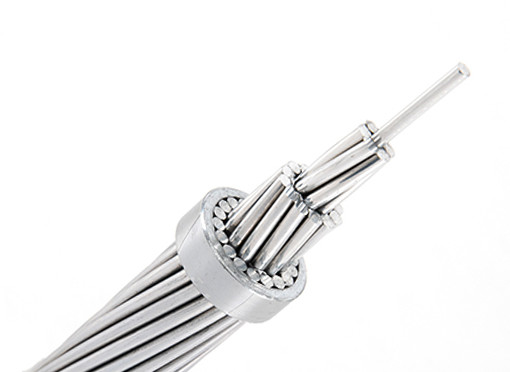

هادی آلومینیومی فولاد تقویت شده ACSR

هادی ACSR یا فولاد هادی آلومینیومی تقویت شده به عنوان انتقال سربار لخت و به عنوان کابل توزیع اولیه و ثانویه استفاده می شود.ACSR به دلیل قابلیت اطمینان و نسبت استحکام به وزن آن برای استفاده در تمام دهانه های عملی روی تیرهای چوبی، دکل های انتقال و سایر سازه ها مناسب است.

کاربرد

این سیم برای استفاده در تمام دهانه های کاربردی روی تیرهای چوبی، دکل های انتقال و سایر سازه ها مناسب است.کاربردها از خطوط انتقال طولانی و با ولتاژ بالا (EHV) تا دهانه های خدمات فرعی در ولتاژهای توزیع یا استفاده در اماکن خصوصی را شامل می شود.

ACSR (فولاد هادی آلومینیومی تقویت شده) به دلیل صرفه جویی، قابلیت اطمینان و نسبت استحکام به وزن، سابقه خدمات طولانی دارد.ترکیب وزن سبک و رسانایی بالای آلومینیوم با استحکام هسته فولادی، تنش های بالاتر، افتادگی کمتر و دهانه های طولانی تر را نسبت به هر جایگزینی ممکن می سازد.

ساخت و ساز

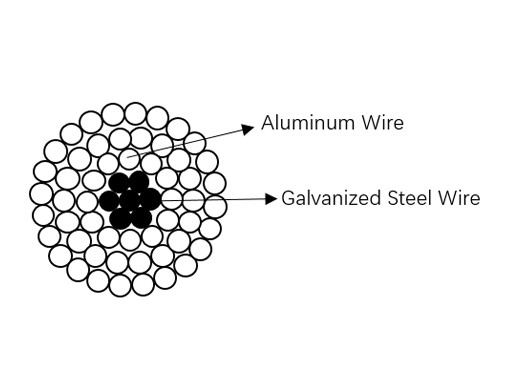

یک هسته فولادی مرکزی رشته ای جامد یا متحدالمرکز توسط یک یا چند لایه از آلیاژ آلومینیوم رشته ای متحدالمرکز 1350 احاطه شده است. سیم با پوشش روی از خوردگی محافظت می شود.

استانداردهای اضافی

ASTM B-232: هادی های آلومینیومی هم مرکز

ASTM B-230: سیم آلومینیومی 1350-H19 برای مقاصد الکتریکی

ASTM B-498: سیم هسته فولادی با روکش روی (گالوانیزه) برای ACSR

مشخصات فنی هادی ACSR / اندازه های ایالات متحده - ASTM B232

پارامترهای معمولی (ساختار ذوزنقه ای)

کد	ساختار			مناطق	قطر	بار شکستن	دی سی مقاومت در دمای 20 درجه سانتیگراد	وزن	ظرفیت فعلی
	ال	فولاد		مناطق	قطر	بار شکستن	دی سی مقاومت در دمای 20 درجه سانتیگراد	وزن	تاسیر		ZTACIR
	شماره / میلی متر			mm2	میلی متر	kN	Ω/کیلومتر	کیلوگرم/کیلومتر	آ
160/40	18/3.37		7/2.65	199.16	17.04	65.06	0.1759	730	771	957
200/45	17/3.87		7/2.85	244.62	18.87	76.87	0.1412	883	890	1105
200/50	17/3.87		7/2.95	247.81	19.01	80.39	0.1409	906	892	1110
250/45	18/4.20		7/2.85	294.04	20.64	82.64	0.1141	1019	1017	1268
250/40	18/4.13		7/2.75	290.96	20.51	81.12	0.1143	996	1014	1264
240/55	18/4.13		7/3.20	297.43	20.82	93.12	0.1169	1083	1007	1138
240/50	18/4.71		7/3.00	290.62	20.55	88.13	0.1157	1032	1000	1131
315/55	18/4.71		7/3.20	396.92	23.15	104.06	0.0907	1266	1182	1479
315/50	18/4.71		7/3.00	363.10	22.91	97.20	0.0910	1232	1176	1471
330/60	18/4.81		7/3.30	386.95	23.68	109.70	0.0869	1329	1216	1522
350/55	20/4.71		7/3.20	404.77	24.19	109.33	0.0819	1379	1262	1580
