محل منبع: | نینگبو، چین |
نام تجاری: | Suntech |
گواهی: | ISO9001,CCC |
شماره مدل: | ACSR |
مقدار حداقل تعداد سفارش: | 2000 متر |
---|---|
قیمت: | Negotiation |
جزئیات بسته بندی: | جعبه یا ظروف چوبی صادراتی |
زمان تحویل: | 10-15 روز کاری |
شرایط پرداخت: | L/C، T/T، Western Union |
قابلیت ارائه: | 3000 تن در ماه |
نام: | فولاد هادی آلومینیومی تقویت شده | تایپ کنید: | برهنه |
---|---|---|---|
کاربرد: | خط انتقال | مواد عایق: | خیر |
استاندارد: | شبکه دولتی، نیروگاه | مواد: | آلومینیوم |
برجسته: | کابل آلومینیوم لخت ACSR,هادی آلیاژ آلومینیوم تقویت شده با فولاد,هادی آلومینیومی برهنه خط انتقال |

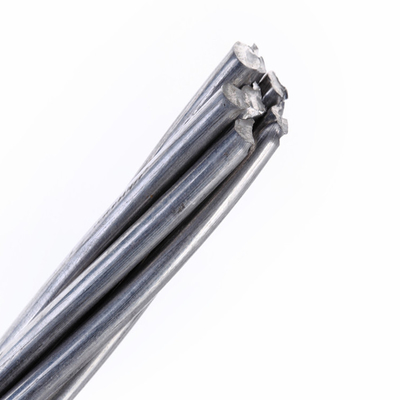

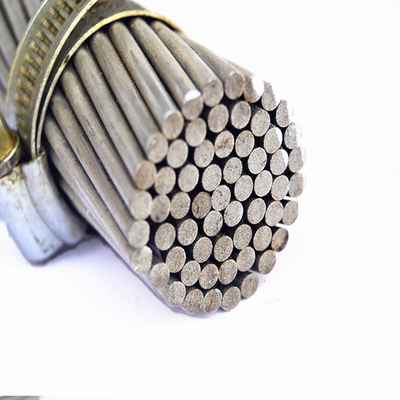

هادی برهنه aac/acsr/aaac
1 برنامه
(AAC و ACSR) به طور گسترده ای در خطوط انتقال نیرو با سطوح ولتاژ مختلف استفاده می شود، زیرا آنها دارای ویژگی های خوبی مانند ساختار ساده، نصب و نگهداری راحت، ظرفیت انتقال زیاد کم هزینه هستند. همچنین برای تخمگذار در دره رودخانه ها و رودخانه ها مناسب هستند مکان هایی که ویژگی های خاص جغرافیایی وجود دارد.
2 عملکرد خدمات
(1) دمای کار طولانی مدت مجاز برای هادی هوایی 70 استoسی.
(2) در شرایطی که آب و هوای کمیاب استرخ می دهدو نرخ پوشش یخ در ناحیه یخ سنگین کم است، بیشترین تنش کابل در پایین ترین نقطه فرورفتگی نباید از 60 درصد قدرت تخریب کوتاه مدت تجاوز کند.
(3) هنگام اتصال هادی ها، هادی کنار لوله اتصال نمی تواند برجسته باشد. در غیر این صورت، نیروی وارد بر هادی های عامل نامتعادل خواهد بود. پس از نصب کانکتورها، برای محافظت، لوله اتصال باید با لاک ضد رطوبت رنگ شود. آن را از خوردگی
مشخصات فنی ACSR بر اساس استاندارد BS 215
نام کد | اسمیآلومینیومحوزه | رشته و سیم قطر | مساحت مقطعی ازآلومینیوم | کل مساحت مقطع | تقریباقطر کلی | تقریباجرم | مقاومت DC در 20 محاسبه شده استoسی | بار شکست محاسبه شده | |
ال | فولاد | ||||||||
میلی متر2 | شماره / میلی متر | میلی متر2 | میلی متر2 | میلی متر | کیلوگرم بر کیلومتر | اهم/ کیلومتر | kN | ||
خرگوش | 50 | 6/3.35 | 1/3.35 | 52.88 | 61.7 | 10.05 | 214 | 0.5426 | 18.35 |
سگ | 100 | 6/4.72 | 7/1.57 | 105 | 118.5 | 14.15 | 394 | 0.2733 | 32.7 |
گرگ | 150 | 30/2.59 | 7/2.59 | 158.1 | 194.9 | 18.13 | 726 | 0.1828 | 69.2 |
دینگو | 150 | 18/3.35 | 1/3.35 | 158.7 | 167.5 | 16.75 | 506 | 0.1815 | 35.7 |
LYNX | 175 | 30/2.79 | 7/2.79 | 183.4 | 226.2 | 19.53 | 842 | 0.1576 | 79.8 |
زبرا | 400 | 54/3.18 | 7/3.18 | 428.9 | 484.5 | 28.62 | 1621 | 0.0674 | 131.9 |
مشخصات فنی ACSR بر اساس استاندارد ASTM B 232
نام کد |
اسمی AWG/MCM |
رشته و قطر سیم | سطح مقطع آلومینیوم | کل مساحت مقطع | تقریباقطر کلی | تقریباجرم | مقاومت DC در 20 محاسبه شده استoسی | بار شکست محاسبه شده | |
ال | فولاد | ||||||||
شماره / میلی متر | میلی متر2 | میلی متر2 | میلی متر | کیلوگرم بر کیلومتر | Ω/کیلومتر | kN | |||
بوقلمون | 6 | 6/1.68 | 1/1.68 | 13.29 | 15.48 | 5.04 | 54 | 2.1586 | 5.24 |
قو | 4 | 6/2.12 | 1/2.12 | 21.16 | 24.71 | 6.36 | 85 | 1.3557 | 8.32 |
گنجشک | 2 | 6/2.67 | 1/2.67 | 33.61 | 39.22 | 8.01 | 136 | 0.8535 | 12.7 |
رابین | 1 | 6/3.0 | 1/3.0 | 42.39 | 49.49 | 9.0 | 171 | 0.6767 | 15.85 |
کلاغ سیاه | 1/0 | 6/3.37 | 1/3.37 | 53.48 | 62.38 | 10.11 | 216 | 0.5364 | 19.32 |
بلدرچین | 2/0 | 6/3.78 | 1/3.78 | 67.42 | 78.65 | 11.34 | 273 | 0.4255 | 23.62 |
