Ningbo Suntech Power Machinery Tools Co., Ltd.
تولید کننده و صادر کننده حرفه ای میدان برق
 |
| محل منبع: | نینگبو، چین |
| نام تجاری: | Suntech |
| گواهی: | ISO9001,CCC |
| شماره مدل: | ACSR |
| مقدار حداقل تعداد سفارش: | 1000 متر |
|---|---|
| قیمت: | Get the newest price |
| جزئیات بسته بندی: | جعبه یا ظروف چوبی صادراتی |
| زمان تحویل: | 15-20 روز کاری |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 3000 تن در ماه |
| نام: | فولاد هادی آلومینیومی تقویت شده | تایپ کنید: | برهنه |
|---|---|---|---|
| استفاده: | خط انتقال | مواد عایق: | خیر |
| ولتاژ محاسبه شده: | 220 کیلو ولت | رهبر ارکستر: | AAC/ACSR/AAAC |
| برجسته: | بره Acsr آلومینیوم هادی فولادی تقویت شده,کابل آلومینیومی برهنه بالای سر,هادی تمام آلیاژ آلومینیومی تقویت شده با فولاد |
||

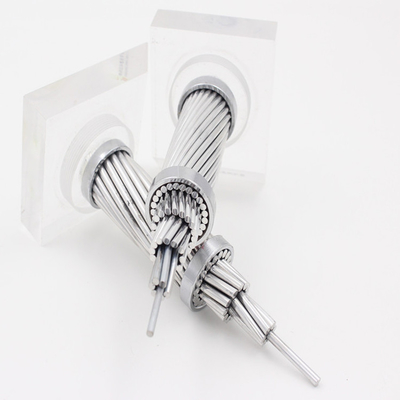

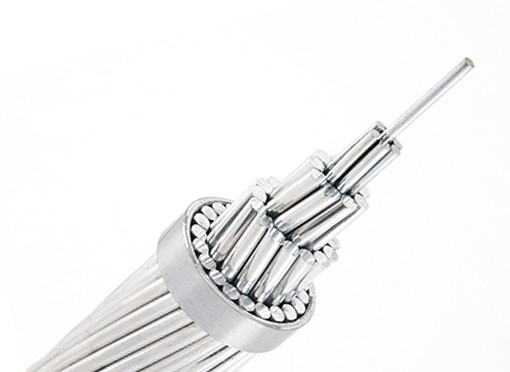

آلومینیوم هادی فولادی تقویت شده (ACSR) هادی رشته ای متحدالمرکز با یک یا چند لایه سیم آلومینیومی 1350-H19 سخت کشیده شده روی هسته سیم فولادی گالوانیزه است.هسته بسته به اندازه می تواند تک سیم یا رشته ای باشد.سیم هسته فولادی در گالوانیزه کلاس A، B یا کلاس C برای محافظت در برابر خوردگی موجود است.حفاظت در برابر خوردگی اضافی از طریق اعمال گریس به هسته یا تزریق هادی تکمیل شده با گریس در دسترس است.
نسبت فولاد و آلومینیوم در یک هادی ACSR را می توان بر اساس استحکام مکانیکی و ظرفیت حمل جریان مورد نیاز برای هر برنامه انتخاب کرد.
هادی های ACSR به دلیل سابقه اقتصادی، قابلیت اطمینان و نسبت مقاومت به وزن مطلوبشان شناخته می شوند.هادی های ACSR وزن سبک و رسانایی خوب آلومینیوم را با استحکام کششی بالا و استحکام فولاد ترکیب می کنند.در طراحی خط، این می تواند کشش های بالاتر، افت کمتر و طول دهانه بیشتر را نسبت به سایر انواع هادی های سقفی ایجاد کند.
Midal تولید و عرضه ACSR بر روی قرقره های چوبی/فولادی غیر قابل برگشت یا قرقره های فولادی برگشت پذیر بسته به نیاز مشتری.
مشخصات فنی ACSR بر اساس استاندارد BS 215
| نام کد | اسمیآلومینیومحوزه | رشته و سیم قطر | مساحت مقطعی ازآلومینیوم | کل مساحت مقطع | تقریباقطر کلی | تقریباجرم | مقاومت DC در 20 محاسبه شده استoسی | بار شکست محاسبه شده | |
| ال | فولاد | ||||||||
| میلی متر2 | شماره / میلی متر | میلی متر2 | میلی متر2 | میلی متر | کیلوگرم بر کیلومتر | اهم/ کیلومتر | kN | ||
| خرگوش | 50 | 6/3.35 | 1/3.35 | 52.88 | 61.7 | 10.05 | 214 | 0.5426 | 18.35 |
| سگ | 100 | 6/4.72 | 7/1.57 | 105 | 118.5 | 14.15 | 394 | 0.2733 | 32.7 |
| گرگ | 150 | 30/2.59 | 7/2.59 | 158.1 | 194.9 | 18.13 | 726 | 0.1828 | 69.2 |
| دینگو | 150 | 18/3.35 | 1/3.35 | 158.7 | 167.5 | 16.75 | 506 | 0.1815 | 35.7 |
| LYNX | 175 | 30/2.79 | 7/2.79 | 183.4 | 226.2 | 19.53 | 842 | 0.1576 | 79.8 |
| زبرا | 400 | 54/3.18 | 7/3.18 | 428.9 | 484.5 | 28.62 | 1621 | 0.0674 | 131.9 |
مشخصات فنی ACSR بر اساس استاندارد ASTM B 232
| نام کد |
اسمی AWG/MCM |
رشته و قطر سیم | سطح مقطع آلومینیوم | کل مساحت مقطع | تقریباقطر کلی | تقریباجرم | مقاومت DC در 20 محاسبه شده استoسی | بار شکست محاسبه شده | |
| ال | فولاد | ||||||||
| شماره / میلی متر | میلی متر2 | میلی متر2 | میلی متر | کیلوگرم بر کیلومتر | Ω/کیلومتر | kN | |||
| بوقلمون | 6 | 6/1.68 | 1/1.68 | 13.29 | 15.48 | 5.04 | 54 | 2.1586 | 5.24 |
| قو | 4 | 6/2.12 | 1/2.12 | 21.16 | 24.71 | 6.36 | 85 | 1.3557 | 8.32 |
| گنجشک | 2 | 6/2.67 | 1/2.67 | 33.61 | 39.22 | 8.01 | 136 | 0.8535 | 12.7 |
| رابین | 1 | 6/3.0 | 1/3.0 | 42.39 | 49.49 | 9.0 | 171 | 0.6767 | 15.85 |
| کلاغ سیاه | 1/0 | 6/3.37 | 1/3.37 | 53.48 | 62.38 | 10.11 | 216 | 0.5364 | 19.32 |
| بلدرچین | 2/0 | 6/3.78 | 1/3.78 | 67.42 | 78.65 | 11.34 | 273 | 0.4255 | 23.62 |
