محل منبع: | نینگبو، چین |
نام تجاری: | Suntech Power |
گواهی: | ISO9001,CCC |
شماره مدل: | ACSR |
مقدار حداقل تعداد سفارش: | 3000 متر |
---|---|
قیمت: | Get the newest price |
جزئیات بسته بندی: | درام چوبی آهنی |
زمان تحویل: | 10-15 روز کاری |
شرایط پرداخت: | L/C، T/T، Western Union |
قابلیت ارائه: | 3000 تن در ماه |
نام: | کابل برق ولتاژ پایین | هسته: | چند هسته ای |
---|---|---|---|
کاربرد: | انتقال و توزیع سربار | مواد: | هادی فولادی آلومینیومی |
استفاده: | رشته فولادی با کشش بالا | استاندارد: | BS IEC ASTM DIN |
برجسته: | هادی تقویت شده با آلیاژ هادی آلومینیومی,کابل هادی برهنه انتقال الکتریکی,هادی ACAR رشته فولادی |

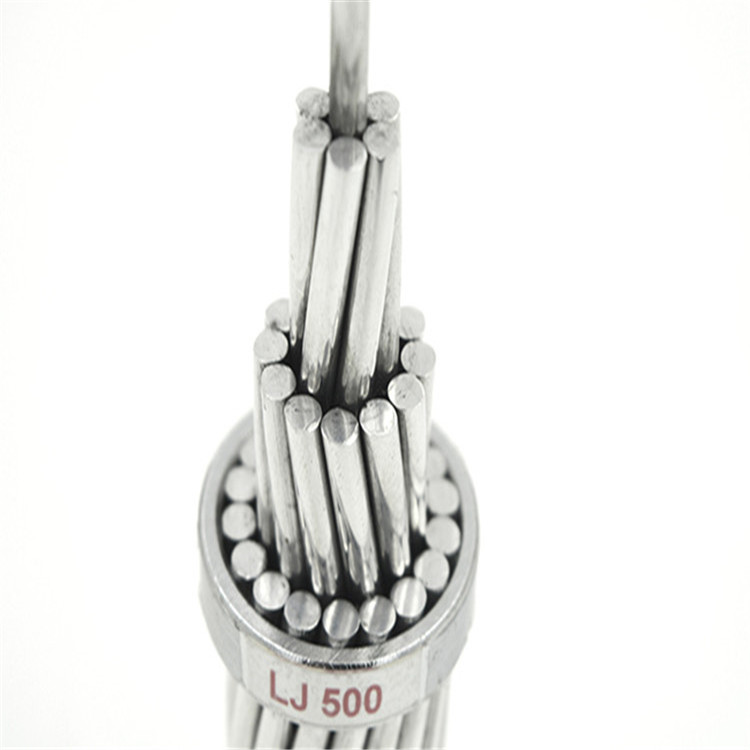

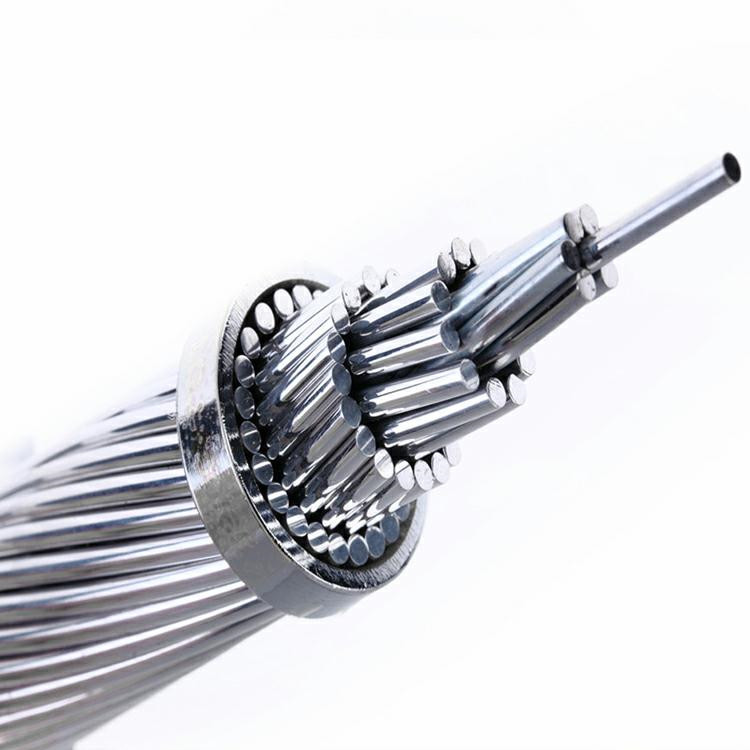

کابل انتقال الکتریکی هادی ACAR تقویت شده با آلیاژ هادی آلومینیومی
1. توضیحات محصول
آلیاژ رسانای آلومینیوم تقویت شده (ACAR) توسط سیم های رشته ای متحدالمرکز آلومینیوم 1350 بر روی هسته آلیاژ آلومینیوم - منیزیم - سیلیکون (AlMgSi) با استحکام بالا تشکیل شده است.تعداد سیم آلیاژ آلومینیوم 1350 و AlMgSi به طراحی کابل بستگی دارد.اگرچه طرح کلی شامل یک هسته رشتهای از رشته آلیاژ AlMgSi است، اما در ساختارهای کابلی خاص، سیمهای رشتههای آلیاژ AlMgSi میتوانند در لایههایی در سراسر رشتههای آلومینیوم 1350 توزیع شوند.
ACAR دارای خواص مکانیکی و الکتریکی بهتری در مقایسه با ACSR، AAC یا AAAC معادل است.تعادل بسیار خوب بین خواص مکانیکی و الکتریکی، بنابراین ACAR را به بهترین انتخاب تبدیل می کند که در آن وسعت، استحکام و وزن سبک مورد توجه اصلی طراحی خط است.این هادی ها به طور گسترده در خطوط انتقال و توزیع هوایی استفاده می شوند.
Midal میتواند ACAR را روی قرقرههای چوبی/فولادی غیرقابل برگشت یا قرقرههای فولادی قابل برگشت تولید و عرضه کند.
ویژگی های فنی ACSR بر اساس استاندارد BS 215
نام کد | اسمیآلومینیومحوزه | رشته و سیم قطر | مساحت مقطعی ازآلومینیوم | کل سطح مقطع | تقریباقطر کلی | تقریباجرم | محاسبه مقاومت DC در 20oسی | بار شکست محاسبه شده | |
ال | فولاد | ||||||||
میلی متر2 | شماره / میلی متر | میلی متر2 | میلی متر2 | میلی متر | کیلوگرم بر کیلومتر | اهم/ کیلومتر | kN | ||
خرگوش | 50 | 6/3.35 | 1/3.35 | 52.88 | 61.7 | 10.05 | 214 | 0.5426 | 18.35 |
سگ | 100 | 6/4.72 | 7/1.57 | 105 | 118.5 | 14.15 | 394 | 0.2733 | 32.7 |
گرگ | 150 | 30/2.59 | 7/2.59 | 158.1 | 194.9 | 18.13 | 726 | 0.1828 | 69.2 |
دینگو | 150 | 18/3.35 | 1/3.35 | 158.7 | 167.5 | 16.75 | 506 | 0.1815 | 35.7 |
LYNX | 175 | 30/2.79 | 7/2.79 | 183.4 | 226.2 | 19.53 | 842 | 0.1576 | 79.8 |
زبرا | 400 | 54/3.18 | 7/3.18 | 428.9 | 484.5 | 28.62 | 1621 | 0.0674 | 131.9 |
مشخصات فنی ACSR بر اساس استاندارد ASTM B 232
نام کد |
اسمی AWG/MCM |
رشته و قطر سیم | سطح مقطع آلومینیوم | کل سطح مقطع | تقریباقطر کلی | تقریباجرم | محاسبه مقاومت DC در 20oسی | بار شکست محاسبه شده | |
ال | فولاد | ||||||||
شماره / میلی متر | میلی متر2 | میلی متر2 | میلی متر | کیلوگرم بر کیلومتر | Ω/کیلومتر | kN | |||
بوقلمون | 6 | 6/1.68 | 1/1.68 | 13.29 | 15.48 | 5.04 | 54 | 2.1586 | 5.24 |
قو | 4 | 6/2.12 | 1/2.12 | 21.16 | 24.71 | 6.36 | 85 | 1.3557 | 8.32 |
گنجشک | 2 | 6/2.67 | 1/2.67 | 33.61 | 39.22 | 8.01 | 136 | 0.8535 | 12.7 |
رابین | 1 | 6/3.0 | 1/3.0 | 42.39 | 49.49 | 9.0 | 171 | 0.6767 | 15.85 |
کلاغ سیاه | 1/0 | 6/3.37 | 1/3.37 | 53.48 | 62.38 | 10.11 | 216 | 0.5364 | 19.32 |
بلدرچین | 2/0 | 6/3.78 | 1/3.78 | 67.42 | 78.65 | 11.34 | 273 | 0.4255 | 23.62 |
2. کاربرد
هادی ACSR، AAC، AAAC،ASCSR و ACAR به طور گسترده در خطوط انتقال برق با سطوح مختلف ولتاژ استفاده می شود.از آنجایی که آنها دارای ویژگی های خوبی مانند ساختار ساده، نصب و نگهداری راحت، هزینه کم برای خط، ظرفیت انتقال زیاد هستند و همچنین برای تخمگذار در رودخانه ها و دره ها و غیره خطوط هوایی مناسب هستند.
3-استاندارد
ACAR تولید شده توسط Midal مطابق با الزامات تمام استانداردهای بین المللی مانند ASTM، AS، BS، CSA، DIN، IEC، NFC، SS -و غیره است.
4. خصوصیات
بسته بندی و حمل و نقل
بسته بندی متفاوت برای انتخاب مشتری!
بسته بندی صادرات کابل برق ما به طور ویژه ساخته شده است تا اطمینان حاصل شود که کیفیت محصولات نخواهد بود در طول حمل و نقل تحت تاثیر قرار می گیرد.کابل برق ما از چرخ کابل برق برای بسته بندی استفاده می کنداوچرخ می تواند تمام فولاد، اسکلت فولادی و چوب بخور، یا جعبه های چوبی بخور باشد.ما از بسته بندی های مختلف برای طول های مختلف کابل استفاده می کنیم تا اطمینان حاصل شود که در هنگام تحویل هیچ مشکلی وجود نخواهد داشت. محصولات
1. اگر قطر چرخ بیشتر از 2 باشد متر، ما از تمام چرخ های فولادی برای بسته بندی محصولات استفاده می کنیم
2. اگر قطر چرخ بین 1.4 متر تا 1.8 متر باشد، از اسکلت فولادی و بخور استفاده می کنیم. چوب برای بسته بندی محصولات
3. اگر قطر چرخ کمتر از 1.4 متر باشد، برای بسته بندی محصولات از چرخ چوبی بخور استفاده می کنیم.
4. برای بسته بندی سیم های برق و مقدار کمی کابل، از جعبه چوبی بخور استفاده خواهیم کرد. بسته بندی کردن
