Name: مجموعه تست ولتاژ بالا برای زیر ایستگاه UHV یا GIS
Brand: Ningbo Suntech Power
SKU: CHX-4800KVA/200KV,400KV,600KV,800KV
Price: 1.00 USD
Availability: InStock
Rating: 4.5 (142 reviews)

خانه محصولات قطع فیوز ولتاژ بالا

مجموعه تست ولتاژ بالا برای زیر ایستگاه UHV یا GIS

جزئیات محصول:

محل منبع:	نینگبو، چین
نام تجاری:	Ningbo Suntech Power
گواهی:	ISO9001
شماره مدل:	CHX-4800KVA/200KV,400KV,600KV,800KV

پرداخت:

مقدار حداقل تعداد سفارش:	یک واحد
قیمت:	Negotiable
جزئیات بسته بندی:	کیف استاندارد چوبی بدون بخور را صادر کنید
زمان تحویل:	45 تا 60 روز کاری
شرایط پرداخت:	T/T، L/C
قابلیت ارائه:	5 مجموعه / 2 ماه

مخاطب

توضیحات محصول جزئیات

اصل تست:	مدار رزونانت فرکانس متغیر	استفاده:	تست ولتاژ AC در محل
ویژگی طراحی:	راکتور آزمون ماژولار ولتاژ بالا، خروجی با ارزش Q بالاتر، محدوده آزمایش چندگانه	جزء:	منبع تغذیه V/F، ترانسفورماتور تحریک، راکتور تست مدولار فندکی، و تقسیم کننده ولتاژ
فرکانس تست:	30 تا 300 هرتز	چرخه کار:	15 دقیقه یا 60 مین
دقت تست:	نه کمتر از 1.5٪	شکل موج خروجی:	موج خوب سینوس
ویژه برای:	تست در محل برای UHV GIS، GIL، CT، PT	استاندارد تست:	IEC60060-1:2010؛IEC 62271-203:2011 برای سیستم اطلاعات جغرافیایی
برجسته:	مجموعه تست ولتاژ بالا رزونانت AC,سیستم تست رزونانس AC فرکانس متغیر,مجموعه آزمایش ولتاژ بالا برای زیر ایستگاه UHV , Variable Frequency AC Resonant Test System , UHV Substation High Voltage Test Set

مجموعه تست ولتاژ مقاومت فرکانس متغیر، مجموعه تست ولتاژ بالا برای زیر ایستگاه UHV یا GIS

I. کاربرد:

This series of test system mainly aims at AC voltage withstand test of primary equipment of large capacitor and high voltage and can also satisfy field AC voltage withstand test of sorts of capacitance apparatusراکتورهای آزمایش HV از الگوهای ترکیبی سری موازی استفاده می کنند که نه تنها نیازهای مقاومت ولتاژ ترانسفورماتور HV، GIS، SF6 را برآورده می کنند،و همچنین از کابل های XLPE راه دور، با سازگاری از آزمایشات گسترده ای به یک ولتاژ مورد نظر مقاومت دستگاه تست برای سیستم تامین برق تعمیر و واحد های ساخت و ساز برق برق.

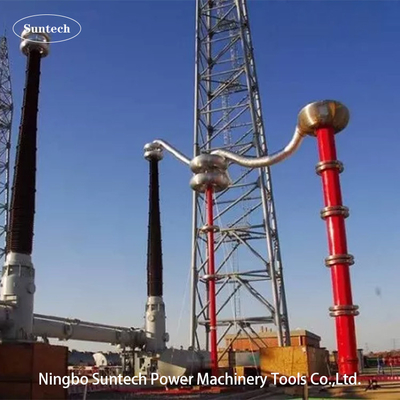

تصویر بالا برای سیستم آزمایش رزونانس سری متغیر 5000KVA/1000KV در میدان آزمایش در زیر ایستگاه Shanxi Jindongnan است، آزمایش HV
GIS از خط UHV کلاس 1000KV در داخلی.

مقوله های قابل استفاده
- کابل های طولانی مدت XLPE با کلاس 110KV، 220KV، 500KV
- HV GIS یا GIL، خازن اتصال HV، ترانسفورماتور ولتاژ خازن از کلاس 1000KV بیشتر
- جمع آوری خازن ((تجربه تعهدات فرکانس در 45 ∼ 65 هرتز)

II. اجزای اصلی: ((به عنوان مثال 4000KVA/1000KV سیستم آزمایش)

SN	نام اجزای	نوع و مشخصات	چه قدر؟	هر وزن	هر ابعاد
1	قدرت فرکانس متغیر	FKVF-200kW/380V	1 قطعه	180 کيلوگرم	۷۵۰۷۰۰۱۰۰۰ میلی متر
2	ترانسفورماتور تحریک	CQSB ((J) 200kVA	1 قطعه	۱۸۰۰ کیلوگرم	۶۵۰۶۵۰۸۰۰ میلی متر
3	راکتور آزمایش رزونانس HV	CHX ((kf) -800kVA/200kV	پنج تا	2800 کیلوگرم	D1200*H1250mm
4	تقسیم کننده ظرفیت	TRF-1000kV/1000pF	1 مجموعه	۵۵۰ کیلو	D350*H7600mm
5	لوازم جانبی آزمایش ویژه		1 مجموعه

يادداشت:1خازن بار می تواند اختیاری باشد زمانی که خط بار کوچک تست می شود یا نیاز به بار آنالوگ برای کنترل فرکانس آزمایش دارد.

2راکتور آزمایش می تواند به 150KV، 200KV، 250KV، 300KV، 350KV، 400KV برای هر قطعه ولتاژ نامی بر اساس دامنه مختلف مورد آزمایش یا مشتری مورد نیاز تولید شود.جریان نامی هر راکتور HV می تواند 1 ~ 15A اختیاری در این مجموعه سریالی باشد,

3. حشرات خنک کننده HV می تواند اختیاری برای سرکوب هارمونیک های فرکانس بالا و مقاومت در برابر ولتاژ بیش از حد ناشی از فلش اوور مورد آزمایش باشد، به ویژه در مجموعه آزمایش EHV یا UHV.

اصول آزمون:
Portable Variable Frequency Resonant Withstand Voltage Test Set

VF: منبع برق فرکانس متغیر T: ترانسفورماتور تحریک
L: راکتور آزمایش Cx: تجهیزات آزمایش شده MOA1: گیرنده رعد
C1,C2: تقسیم کننده ولتاژ ((C1 بازوی ولتاژ بالا است،C2 بازوی ولتاژ پایین است))

IV. داده های فنی عمومی:

حالت آزمایش سیستم: سرود سری با فرکانس متغیر
مدل سیستم: CHX-4000KVA/200KV,400KV,600KV,800KV,1000KV
منبع برق ورودی: 380±10% ((سه فاز) ،50Hz/60Hz
تعداد راکتور آزمایش HV: 4 قطعه
ظرفیت خروجی نامی: 4000kVA
ولتاژ خروجی نامی: 200KV,400KV,600KV,800KV,1000KV
حداکثر ولتاژ تست: نه بیشتر از200KV، 400KV، 600KV، 800KV، 1000KV
جریان خروجی نامی: 4A /یک قطعه یا در سری؛16A یا 20A در موازی
محدوده فرکانس: 20Hz تا 300Hz
شکل موج ولتاژ رزونانس خروجی: موج سینوس
THD شکل موج خروجی: ≤1%
سطح عایق بندی: کمتر از 1.1 بار و حفظ 1 دقیقه، طبیعی
چرخه کار: 60 دقیقه در حالت کار فعلی نامی
فاکتور کیفیت خود مجموعه آزمایش: Q≥60
افزایش دما: کمتر از 65K در زیر جریان نامی کار با چرخه کار
سطح سر و صدا: بیش از 70B
ساختار راکتور: نوع غوطه ور شدن روغن، نوع سیلندر لوله اپوکسی

V. ویژگی فنی و مزیت

طراحی ماژولار، امکان اتصال سری موازی راکتورها، طیف گسترده ای از برنامه های کاربردی.
محدوده فرکانس عملیاتی:20-300Hz
مقدار فاکتور کیفیت بالا:Q ≥ 100 ((وقتی f=20Hz) ظرفیت حرارتی بزرگ، افزایش دمای کم، طول
مستمر از دوره عملکرد
مناسب برای آزمایش میدان برای اندازه و وزن کوچکتر از ترانسفورماتورهای آزمایش معمولی.
شکل موج ولتاژ خروجی موج سینوس است، عامل انحراف موج ≤ 1٪
این دستگاه می تواند با وسیله آزمایش ویژه و مخزن همراه باشد
طرح آزاد PD اختیاری است.

VI. صفحه اصلی نرم افزار اندازه گیری و کنترل به صورت زیر:

Portable Variable Frequency Resonant Withstand Voltage Test Set

VII. لوازم جانبی

جعبه لوازم جانبی برای ذخیره لوازم جانبی
کابل های ورودی منبع برق
کابل های خروجی منبع برق
کابل های خروجی ترانسفورماتور هیجان انگیز
کابل های زمین گیری سیستم
کابل های موازی راکتور
کابل های اندازه گیری HV (کابل های خروجی سیگنال تقسیم کننده ولتاژ)
کابل های خروجی HV ((ریاکتور برای تقسیم، تقسیم کننده برای شیء آزمایش)
پایه پشتیبان برای تقسیم کننده
حلقه کرونا برای راکتور آزمایش و تقسیم کننده
یک گزارش آزمایش نهایی، یک گواهی کیفیت، یک راهنمای کاربر و یک لیست بسته بندی ارائه می شود.

VIII. سایر مدل های معمولی

1 برای آزمون زیر فشار AC در محل GIS کلاس 123KV ~ 300KV

مدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	درخواست (از 45 هرتز شروع می شود)
CHX-400KVA/200KV،400KV	200KV*2	2A@200KV	400KVA	برای GIS کلاس 123KV و پایین تر
		1A@400KV		برای GIS 300KV و کمتر
CHX-800KVA/200KV،400KV	200KV*2	4A@200KV	800KVA	برای GIS کلاس 123KV و پایین تر
		2A@400KV		برای GIS 300KV و کمتر
CHX-1000KVA/200KV،400KV	200KV*2	5A@200KV	1000KVA	برای GIS کلاس 123KV و پایین تر
		2.5A@400KV		برای GIS 300KV و کمتر
CHX-2000KVA/200KV،400KV	200KV*2	10A@200KV	2000KVA	برای GIS کلاس 123KV و پایین تر
		5A@400KV		برای GIS 300KV و کمتر
نیاز ویژه می تواند توسط سفارش صورت گیرد.

2برای آزمایش های زیر فشار AC در محل GIS کلاس 145KV ~ 362KV

مدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	درخواست (از 45 هرتز شروع می شود)
CHX-500KVA/250KV،500KV	250KV*2	2A@250KV	500KVA	برای 145KV و پایین تر از کلاس GIS
		1A@500KV		برای 362KV و پایین تر از کلاس GIS
CHX-1000KVA/250KV،500KV	250KV*2	4A@250KV	1000KVA	برای 145KV و پایین تر از کلاس GIS
		2A@500KV		برای 362KV و پایین تر از کلاس GIS
CHX-2000KVA/250KV،500KV	250KV*2	8A@250KV	2000KVA	برای 145KV و پایین تر از کلاس GIS
		4A@500KV		برای 362KV و پایین تر از کلاس GIS
CHX-3000KVA/250KV،500KV	250KV*2	12A@250KV	3000KVA	برای 145KV و پایین تر از کلاس GIS
		6A@500KV		برای 362KV و پایین تر از کلاس GIS
نیاز ویژه می تواند توسط سفارش صورت گیرد.

3 برایآزمایش های فرعی AC در محل GIS کلاس 170KV ~ 550KV

مدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	درخواست (از 45 هرتز شروع می شود)
CHX-1200KVA/300KV،600KV	300KV*2	4A@300KV	1200KVA	برای GIS کلاس 170KV و کمتر
		2A@600KV		برای 550KV و پایین تر از کلاس GIS
CHX-1800KVA/300KV،600KV	300KV*2	6A@300KV	1800KVA	برای GIS کلاس 170KV و کمتر
		3A@600KV		برای 550KV و پایین تر از کلاس GIS
CHX-2400KVA/300KV،600KV	300KV*2	8A@300KV	2400KVA	برای GIS کلاس 170KV و کمتر
		4A@600KV		برای 550KV و پایین تر از کلاس GIS
CHX-3600KVA/300KV،600KV	300KV*2	12A@300KV	3600KVA	برای GIS کلاس 170KV و کمتر
		6A@600KV		برای 550KV و پایین تر از کلاس GIS
CHX-4800KVA/300KV،600KV	300KV*2	16A@300KV	4800KVA	برای GIS کلاس 170KV و کمتر
		8A@600KV		برای 550KV و پایین تر از کلاس GIS
نیاز ویژه می تواند توسط سفارش صورت گیرد.

4 برایآزمون زیر فشار AC در محل GIS کلاس 123KV ~ 800KV

مدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	درخواست (از 45 هرتز شروع می شود)
CHX-2400KVA/200KV×4	800KV	12A@200KV	2400KVA	برای GIS کلاس 123KV و پایین تر
		6A@400KV		برای GIS 300KV و کمتر
		3A@600KV		برای 550KV و پایین تر از کلاس GIS
		3A@800KV		برای 800KV و پایین تر از کلاس GIS
CHX-3600KVA/200KV×4	800KV	13A@200KV	3600KVA	برای GIS کلاس 123KV و پایین تر
		9A@400KV		برای GIS 300KV و کمتر
		4.5A@600KV		برای 550KV و پایین تر از کلاس GIS
		4.5A@800KV		برای 800KV و پایین تر از کلاس GIS
CHX-4800KVA/200KV×4	800KV	24A@200KV	4800KVA	برای GIS کلاس 123KV و پایین تر
		12A@400KV		برای GIS 300KV و کمتر
		6A@600KV		برای 550KV و پایین تر از کلاس GIS
		6A@800KV		برای 800KV و پایین تر از کلاس GIS
نیاز ویژه می تواند توسط سفارش صورت گیرد.
