مجموعه تست HV نوع مخزن با سیستم تست ولتاژ بالا و سریع

مجموعه تست ولتاژ مقاومت فرکانس متغیر، مجموعه تست HV نوع مخزن با رزونانس، تست سریع

I. کاربرد:

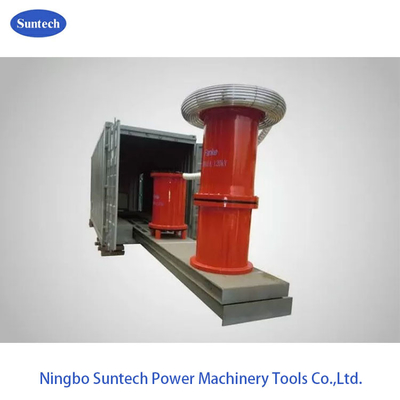

دستگاه آزمایش رزونانس سری CHX-(JZ) به سبک ظرف تمام تجهیزات آزمایش دستگاه آزمایش رزونانس سری را در چندین ظرف ثابت می کند.طراحی یکپارچه کابینت مشاهده و کنترل و تجهیزات کامل آزمایش، اتصال خط آزمون و جعبه توزیع قدرت به منظور حمل و نقل کليپر، اتصال سریع برای آزمایش،مناسب برای نگهداری و نصب تجهیزات آزمایش که شدت کار را به شدت کاهش می دهد و مناسب برای کار در زمینه است

۲- محدوده اعمال

• آزمون ولتاژ مقاومت و PD توسط ترانسفورماتور
• آزمون کالیبراسیون CVT 500KV و کمتر
• آزمایش هیپوت AC برای HV CT / سوئیچ / bushing از کلاس 220KV و کمتر
• آزمون مقاومت در برابر ولتاژ متناوب برای GIS، GIL و کابل های کلاس بیش از 220KV

انواع محلول

• نوع مخزن 220kv ولتاژ ترانسفورماتور مقاومت و تجهیزات کامل از آزمایش تخلیه جزئی
• تجهیزات تست رزونانس سری فرکانس متغیر GIS ولتاژ بالا 220kv
• تجهیزات آزمایش رزونانس فریکونسی متغیر کابل XLPE ولتاژ بالا
• ترانسفورماتور HV سبک کانتینر، تجهیزات کالیبراسیون میدان CVT.

توجه:بخشی از آنها می توانند به دلیل اندازه تجهیزات به عنوان تلسکوپ های هیدرولیکی الکتریکی طراحی شوند.

برخی از قسمت های تسترها می توانند با سازگاری طراحی شوند

IV. ساختار اساسی کانتینرها

• اتاق مشاهده و کنترل: شامل واحد مشاهده و کنترل، به عنوان مثال کابینت کنترل یا کامپیوتر، اندازه گیری قیمت اوج، ابزار تخلیه جزئی، و غیره است.
• منطقه یکپارچه سازی تجهیزات آزمایش HV: از جمله منبع برق فرکانس متغیر ((افزایش جزئی یا عمومی)) ، ترانسفورماتور تحریک HV ((افزایش جزئی) ، راکتورهای آزمایش HV ،تقسیم کننده ولتاژ ظرفیت HV.
• واحد های توزیع برق: شامل برق، تهویه مطبوع اتاق کنترل، حلقه توزیع برق اتاق نظارت و کنترل است.
• منطقه انبار از اتصال آزمایش: شامل انبار از خط اتصال آزمایش خارجی، اتصال و ابزار برای آزمایش و نصب است.
• صفحه پیشرانه هیدرولیک الکتریکی می تواند برای برخی از بخش های مشخصات استفاده می شود بنابراین ساخت دستگاه در مناطق HV کشش و یا حرکت به عقب به کابین به طور خودکار

V. ویژگی های فنی و مزیت

• بهبود قابل توجهی در کارایی آزمایشات زمینی
• طراحی یکپارچه کابینت مشاهده و کنترل و دستگاه آزمایش کامل. اتصال خط آزمایش و جعبه توزیع برق
• در نظر گرفتن مشکلات گرمایش، ارتعاش و از دست دادن با یک مفهوم طراحی کاملا جدید
• آسان برای بلند کردن و حمل و نقل
• با فشار هوا مهر و موم شده برای ضد آب، ضد باران و گرم نگه داشتن.
• میز عملیات ویژه و مکان برای ابزار، دستگاه ضد ارتعاش دو بعدی هیدرولیک، از آسیب به ابزار در حمل آزمایش جلوگیری می کند.
• فاصله ایمنی عایق کافی در طراحی تجهیزات HV و ظروف در نظر گرفته شده است.
• سیستم دستگاه آزمایش و پارامترهای پیکربندی مخزن را می توان با نمونه های مشتری انتخاب کرد.
• الکتریکی راکتور را اگر مجهز به واحد فشار هیدرولیک باشد و حرکت آرام و پایدار باشد، بدون توقف و سوئیچ برای جلوگیری از زمان کار با واحدهای تقویت کننده.
• ژنراتور و دستگاه کنترل کابل نیز می تواند انتخاب شود

بخش های اصلی:

• گروه راکتورهای آزمایش HV
• منبع برق فرکانس متغیر
• ترانسفورماتور تحریک
• تقسیم کننده ولتاژ
• مخزن کوچک تر عملیات و کنترل
• یک کانتینر استاندارد برای منطقه آزمایش HV
• لوازم آزمایشی و غیره
