خانه محصولات تجهیزات آزمایش کابل های ولتاژ بالا

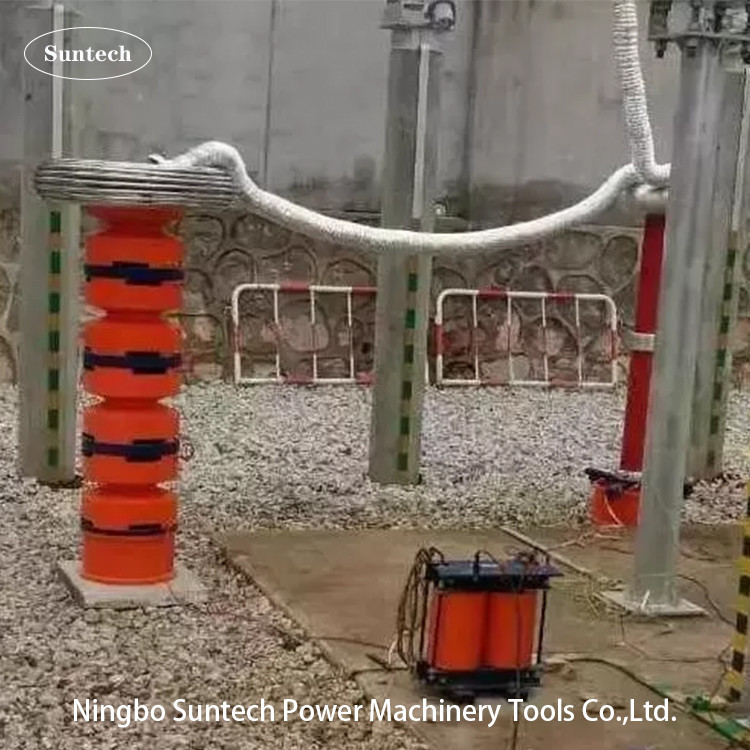

132KV GIS تست AC سیستم تست رزونانت سبک تر وزن تک قطعه

جزئیات محصول:

محل منبع:	نینگبو، چین
نام تجاری:	Ningbo Suntech Power
گواهی:	ISO9001
شماره مدل:	CHX-275KVA/275KV

پرداخت:

مقدار حداقل تعداد سفارش:	یک واحد
قیمت:	Negotiable
جزئیات بسته بندی:	کیف استاندارد چوبی بدون بخور را صادر کنید
زمان تحویل:	25 تا 45 روز کاری
شرایط پرداخت:	T/T
قابلیت ارائه:	10 واحد / 2 ماه

مخاطب

توضیحات محصول جزئیات

اصل تست:	مدار رزونانت فرکانس متغیر	استفاده:	تست ولتاژ مقاومت متناوب زیر 275 کیلو ولت
حداکثر ظرفیت:	275 کیلو ولت آمپر	حداکثر ولتاژ:	275 کیلو ولت
ویژگی طراحی:	نوع قابل حمل، وزن تک تکه سبک تر، ویژه نصب و آزمایش در محل	جزء:	منبع تغذیه V/F، ترانسفورماتور تحریک، راکتور تست مدولار فندکی، و تقسیم کننده ولتاژ
فرکانس تست:	30 تا 300 هرتز	چرخه کار:	60 منت
دقت تست:	نه کمتر از 1.5٪	شکل موج خروجی:	موج خوب سینوس
ویژه برای:	تست در محل برای 132 کیلوولت GIS و کابل ولتاژ متوسط	راه استفاده از راکتور:	در یک سری یا در یک ارتباط موازی
استاندارد تست:	IEC 60060-1:2010；IEC 62271-203：2011 برای GIS، IEC 60840:2011 برای کابل XLPE.
برجسته:	سیستم آزمایش رزونانت GIS AC,سیستم تست رزونانت AC 132KV,مجموعه تست رزونانت AC , 132KV AC Resonant Test System , AC Resonant Test Set

مجموعه تست ولتاژ مقاومت متغیر تابش قابل حمل برای تست GIS 132KV

I. کاربرد:

این مجموعه آزمایش مدل CHX-275KVA/275KV برای 132KV و زیر کلاس GIS طراحی شده استAC در محلمقاومت در برابر آزمون ولتاژ با تکنولوژی مدار رزونانت فرکانس متغیر؛ بالاترین ولتاژ آزمایش بیش از 275KV نیست؛ فرکانس آزمایش: 30-300Hz؛ چرخه کار بیش از 60 دقیقه نیست.

از طریق رآکتور آزمون ماژولار به طور موازی استفاده می شود، مدل مجموعه آزمایشCHX-275KVA/275KVهمچنین می توان آزمایش زیر AC hypot انجام داد:

1. نه بیشتر از 55KV و 5A برای کابل ولتاژ متوسط XLPE ، scuh به عنوان 45KV و زیر کلاس.

2. نo بیش از 110KV و 2A برای کابل ولتاژ متوسط XLPE ، از 66KV و پایین تر از کلاس.

3. نo بیش از 275KV و 1A برای GIS ولتاژ متوسط ، از 132KV ~ 170KV و زیر کلاس.

4. نه بیشتر از 55KV و 5A برای موتور قدرت یا ژنراتور در محدوده 45 ~ 55Hz

5. دستگاهي براي تشغيل ولتاژ متوسط و ترانسفورماتور قدرتبه اندازه 132KV و زیر کلاس.

تا الان اين آزمايشگاه هاي قابل حمل مي تونستندمدل مختلف سریالیبا توجه به ولتاژ متوسط مختلف، با استفاده از راکتورهای آزمایشی در سری یا در اتصال موازی و تعداد پیکربندی در هر مجموعه، در برابر کاربردهای آزمایش مقاومت می کنند.مدل مشابه می تواند مدل معمولی دیگر را در بند زیر ببیند.

2اجزای اصلی:

SN	نام اجزای	نوع و مشخصات	چه قدر؟	هر وزن	هر ابعاد
1	قدرت فرکانس متغیر	FKVF-20kW/380V	1 قطعه	20 کيلوگرم	۴۴۰۳۶۰۳۶۰ میلی متر
2	ترانسفورماتور تحریک	CQSB ((J) 15kVA/15KV,3KV	1 قطعه	50 کيلوگرم	520350550 میلی متر
3	راکتور آزمایش رزونانس HV	CHX ((kf) - 55kVA/55kV	پنج تا	۶۰ کیلوگرم	D480*H520mm
4	تقسیم کننده ظرفیت	TRF-300kV/1000pF	1 مجموعه	35 کيلوگرم	D170*H1850mm
5	لوازم جانبی آزمایش ویژه		1 مجموعه

يادداشت:1.کنسانتور بار می تواند در هنگام آزمایش موتور قدرت ، ژنراتور و ترانسفورماتور قدرت در زیر 45 ~ 65Hz اختیاری باشد.

2رآکتور آزمایش می تواند برای هر قطعه 18KV، 20KV، 22KV، 40KV، 44KV، 50KV، 54KV، 55KV تولید شود با توجه به دامنه مختلف مورد آزمایش یا نیاز مشتری.

اصول آزمون:
132KV GIS Testing AC Resonant Test System Lighter Single Piece Weight 0

VF: منبع برق فرکانس متغیر T: ترانسفورماتور تحریک
L: راکتور آزمایش Cx: تجهیزات آزمایش شده MOA1: گیرنده رعد
C1,C2: تقسیم کننده ولتاژ ((C1 بازوی ولتاژ بالا است،C2 بازوی ولتاژ پایین است))

V.بررسی نمودار طرحی سیم کشی (مثلاً):
132KV GIS Testing AC Resonant Test System Lighter Single Piece Weight 1

V. داده های فنی عمومی:

حالت آزمایش سیستم: سرود سری با فرکانس متغیر
مدل سیستم: FKTF-275KVA/275KV
منبع برق ورودی: 380±10% ((سه فاز) ،50Hz/60Hz
پارامتر استحکام نامی: 55KVA/55KV/1A/200H/هر
تعداد راکتور آزمایش HV: 5 قطعه
ظرفیت خروجی نامی: 275kVA
ولتاژ خروجی نامی: 275KV
حداکثر ولتاژ تست: حداکثر 275KV
جریان خروجی نامی: 1A /قطعه واحد یا در سری؛5A در موازی
محدوده فرکانس: 30Hz تا 300Hz
شکل موج ولتاژ رزونانس خروجی: موج سینوس
THD شکل موج خروجی: ≤1%
سطح عایق بندی: کمتر از 1.1 بار و حفظ 1 دقیقه، طبیعی
چرخه کار: 60 دقیقه در حالت کار فعلی نامی
فاکتور کیفیت خود مجموعه آزمایش: Q≥30 ((در F=30HZ) ؛
افزایش دما: کمتر از 65K در حال حاضر 60 دقیقه کار نامی؛
سطح سر و صدا: بیش از 70B
ساختار راکتور: نوع خشک، نوع سیلندر لوله اپوکسی

پانل اصلی نرم افزار اندازه گیری و کنترل:
132KV GIS Testing AC Resonant Test System Lighter Single Piece Weight 2
توجه: این پنل نرم افزار قبل از شروع تست برای تنظیم پارامتر است

VII. فهرست بسته بندی صندوق های چوبی

پرونده شماره	نام کالا بسته بندی شده	مدل و مشخصات	مقدار کالا در جعبه چوبی	ابعاد جعبه چوبی (cm)	وزن ناخالص پرونده	شماره پرونده	یادآوری
۶-۱	منبع برق VF	FKVF-20kW	1 قطعه	554760	45 کیلوگرم	1
6-2	ترانسفورماتور تحریک	CQSB ((J) 15kVA	1 قطعه	675187	110 کيلوگرم	1
6-3	راکتورهای HV	CHX ((kf) - 55kVA/55kV	پنج تا	1419882	۶۱۹ کیلوگرم	1	بسته بندي يک کيف
6-3	جعبه لوازم	از جمله کابل های آزمایش و کتابچه راهنما	1 مجموعه	1419882	۶۱۹ کیلوگرم	1	بسته بندي يک کيف
6 تا 4	تقسیم کننده ولتاژ	TRF-300kV-1000pF	1 قطعه	1785751	80 کيلوگرم	1
6 تا 5	حلقه تاج برای تقسیم کننده، راکتور		1 مجموعه	909094	۵۶ کیلوگرم	1	بسته بندي يک کيف
6 تا 5	پایه پشتیبان برای تقسیم کننده		1 قطعه	909094	۵۶ کیلوگرم	1	بسته بندي يک کيف
6 تا 6	پایه های حمایت کننده عایق برای راکتور	28KV، 165KV هر کدام	دو تا	6363123	52 کيلوگرم	1
				کل	962 کيلوگرم	6 جعبه چوبی

VIII. لوازم جانبی

جعبه لوازم جانبی برای ذخیره لوازم جانبی
کابل های ورودی منبع برق
کابل های خروجی منبع برق
کابل های خروجی ترانسفورماتور هیجان انگیز
کابل های زمین گیری سیستم
کابل های موازی راکتور
کابل های اندازه گیری HV (کابل های خروجی سیگنال تقسیم کننده ولتاژ)
کابل های خروجی HV ((ریاکتور برای تقسیم، تقسیم کننده برای شیء آزمایش)
پایه ی حمایتی عایق
حلقه تاج برای آزمایش 275KV
یک گزارش آزمایش نهایی، یک گواهی کیفیت، یک راهنمای کاربر و یک لیست بسته بندی ارائه می شود.

IX. سایر مدل های اختیاری

1برای تست GIS در محل

مدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	درخواست (از 45 هرتز شروع می شود)
CHX-135KVA/135KV	27KV*5	1A	135KVA	برای 72.5KV و کمتر از GIS
CHX-270KVA/135KV	27KV*5	1A	135KVA	برای 72.5KV و کمتر از GIS
CHX-216KVA/216KV	27KV*8	1A	۲۱۶ کیلو وات	برای برق 123KV و پایین تر از GIS
CHX-270KVA/270KV	27KV*10	1A	270KVA	برای 145KV و کمتر از GIS
CHX-275KVA/275KV	۲۷۵ کیلو ولت	2A	۲۷۵ کیلو وات	برای GIS 170KV و کمتر
نیاز ویژه می تواند توسط سفارش صورت گیرد.

2برای آزمایش کابل 45KV XLPE در محل

مدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	حداکثر کاربرد
CHX-108/54	54KV	2A	108KVA	کابل 45kV≤1km
CHX-216/54	54KV	4A	۲۱۶ کیلو وات	کابل 45kV≤2km
CHX-324/54	54KV	6A	324KVA	کابل 45kV≤3km
CHX-432/54	54KV	8A	432KVA	کابل 45kV≤4km
CHX-540/54	54KV	10A	۵۴۰KVA	کابل 45kV≤5km
CHX-1080/54	54KV	20A	1080KVA	کابل 45kV≤10km
نیاز ویژه می تواند توسط سفارش صورت گیرد.

3برای آزمایش در محل کابل XLPE 66KV

مدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	حداکثر کاربرد
CHX-160/80	80KV	2A	160KVA	کابل 66kV≤0.5km
CHX-320/80	80KV	4A	320KVA	کابل 66kV≤1km
CHX-640/80	80KV	8A	640KVA	کابل 66kV≤2km
CHX-960/80	80KV	12A	960KVA	کابل 66kV≤3km
CHX-1280/80	80KV	16A	1280KVA	کابل 66kV≤4km
CHX-1600/80	80KV	20A	1600KVA	کابل 66kV≤5km
CHX-3200/80	80KV	40A	3200KVA	کابل 66kV≤10km
CHX-9600/80	80KV	120A	9600KVA	کابل 66kV≤20km
نیاز ویژه می تواند توسط سفارش صورت گیرد.
