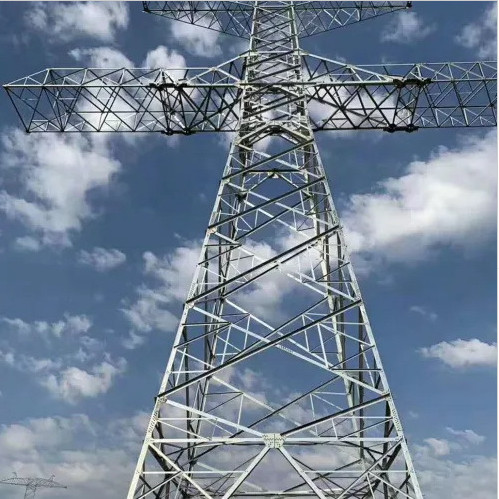

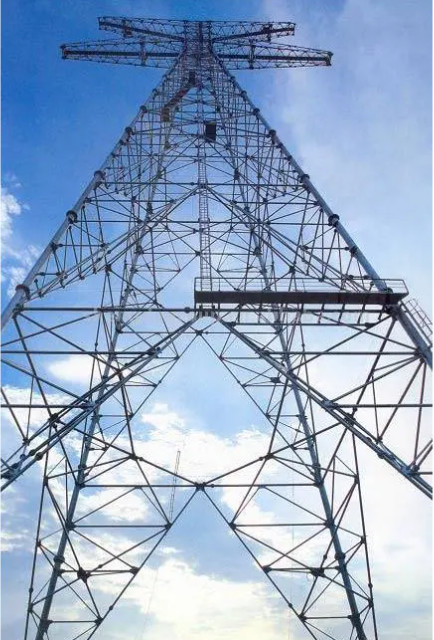

برج های شبکه فولادی HDG Anger برای خط انتقال برق

برج خط انتقال برق برج‌های فولادی شبکه‌ای زاویه‌ای گالوانیزه داغ

دکل های خطوط انتقال یا تک قطبی یا دو قطبی هستند.در سیستم های دوقطبی، از آرایش هادی با یک هادی در هر طرف برج استفاده می شود.در برخی از طرح ها، هادی زمین به عنوان خط الکترود یا برگشت زمین استفاده می شود.در این حالت باید با عایق های مجهز به برق گیر روی دکل ها نصب می شد تا از خوردگی الکتروشیمیایی دکل ها جلوگیری شود.برای انتقال تک قطبی Suntech با برگشت زمین، می توان از دکل هایی با تنها یک هادی استفاده کرد.با این حال، در بسیاری از موارد، برج ها برای تبدیل بعدی به سیستم دو قطبی طراحی شده اند.در این موارد اغلب هادی ها در دو طرف برج به دلایل مکانیکی نصب می شوند.تا زمانی که به قطب دوم نیاز باشد، یا به عنوان خط الکترود استفاده می شود یا به موازات قطب مورد استفاده متصل می شود.در مورد دوم، خط از ایستگاه مبدل به الکترود ارت (ارتینگ) به عنوان کابل زیرزمینی، به عنوان خط هوایی در سمت راست مسیر جداگانه یا با استفاده از هادی های زمین ساخته می شود.

برج ها ممکن است خود نگهدار باشند و قادر به مقاومت در برابر تمام نیروهای ناشی از بار هادی، هادی نامتعادل، باد و یخ در هر جهت باشند.چنین برج هایی اغلب دارای پایه های تقریباً مربعی و معمولاً چهار نقطه تماس با زمین هستند.

یک برج نیمه انعطاف پذیر به گونه ای طراحی شده است که در صورت شکسته شدن هادی فاز و تحمل بارهای نامتعادل سازه، می تواند از سیم های اتصال زمین برای انتقال بار مکانیکی به سازه های مجاور استفاده کند.این نوع در ولتاژهای فوق‌العاده بالا، که در آن هادی‌های فاز بسته‌اند (دو یا چند سیم در هر فاز) مفید است.بعید است که همه آنها به یکباره بشکنند، مگر اینکه یک تصادف فاجعه بار یا طوفان رخ دهد.

یک دکل گایدار دارای ردپای بسیار کوچکی است و برای پشتیبانی از سازه و هرگونه بار کششی نامتعادل از هادی ها بر روی سیم های کششی متکی است.یک برج گاید را می توان به شکل V ساخت که باعث کاهش وزن و هزینه می شود.
