محل منبع: | چین |
نام تجاری: | Suntech Tower |
گواهی: | ISO, CE |
شماره مدل: | برج آهنی تک قطبی مخابرات |
مقدار حداقل تعداد سفارش: | 1 برج |
---|---|
قیمت: | Negotiation |
جزئیات بسته بندی: | کانتینرهای صادراتی |
زمان تحویل: | 30-35 روز پس از واریز |
شرایط پرداخت: | L/C، T/T، Western Union |
قابلیت ارائه: | 100000 تن متریک/تن متریک در سال |
نام محصول: | برج تک قطبی فولادی | لیست مواد: | استیل Q345 Q245 Q420 |
---|---|---|---|
ارتفاع: | 10-120 متر | درمان سطحی: | گالوانیزه گرم |
سرعت باد: | شتاب 80 تا 160 کیلومتر در ساعت 3 ثانیه | استفاده: | برج تک قطبی فولادی |
برجسته: | برج آهنی مونوپول,برج تک قطبی فولادی 20 متر,برج فولادی مخابراتی با ارتفاع 20 متر |

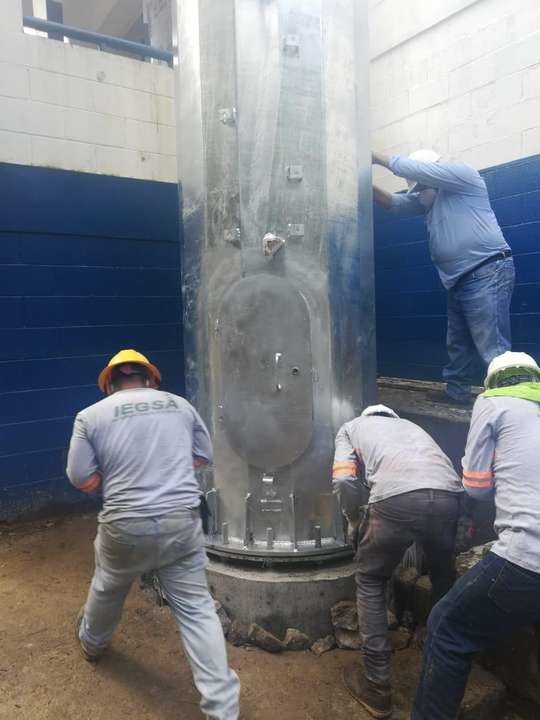

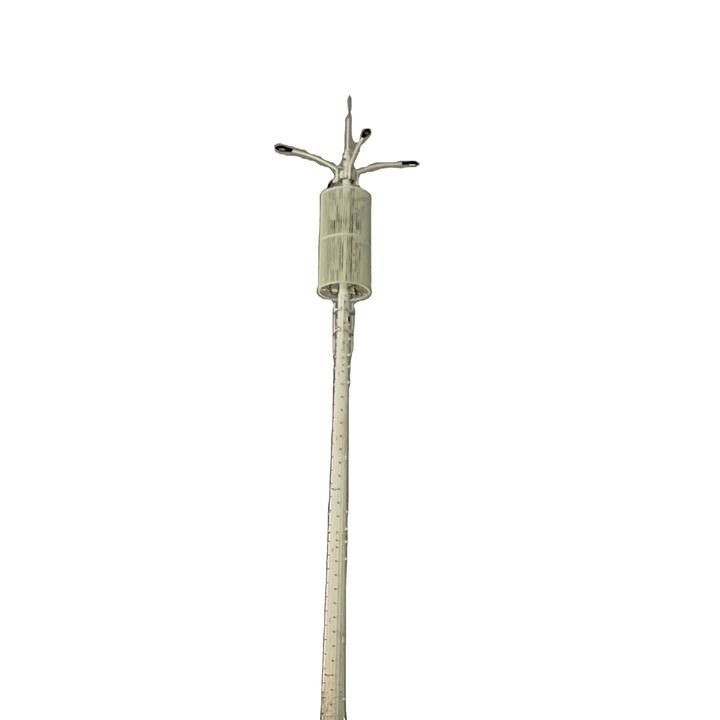

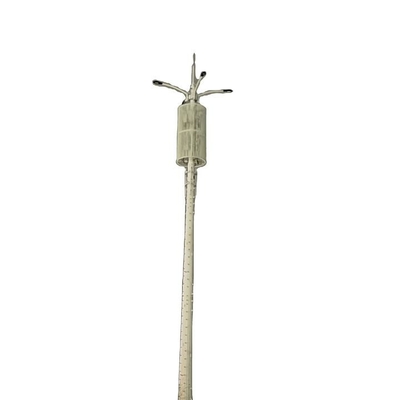

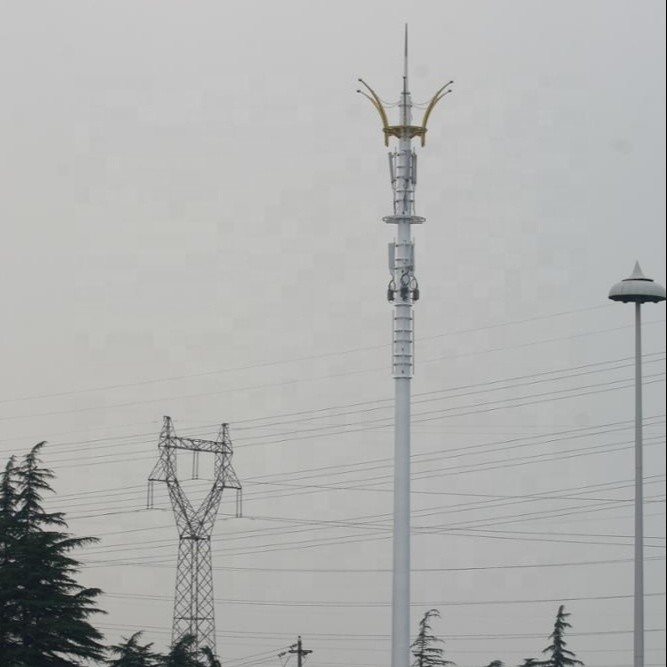

برج آهنی 20 متری مونوپول مخابراتی برای مخابراتسایت ساخت و ساز
گروه برق Suntechیکی از بزرگترین شرکتهای گروه تدارکات، مهندسی و پیمانکاری در چین است. شرکت و کارخانه شعبه گروه ما در حال حاضر بیش از 26 سال است که در زمینه انرژی الکتریکی فعالیت میکنند.
جزئیات سریع:
1. کد طراحی TIA/EIA-222-G/F سازه فولادی
2. GradeMild SteelHigh Tensil Steel GB/T 700:Q235B, Q235C, Q235DGB/T1591:Q345B, Q345C, Q3455D,
ASTM A36, ASTM A572, Gr50EN10025: S235JR, S235J0, S235J2EN10025: S355JR, S355J0, S355J2
3. سرعت باد را تا 250 کیلومتر در ساعت طراحی کنید
4. انحراف مجاز 0.5 ~ 1.0 درجه سرعت عملیاتی
5. قدرت کشش (Mpa) 360~510470~630
6. قدرت تسلیم (t≤16mm) (Mpa) 355235
7. ازدیاد طول (%) 2024
8. استحکام ضربه KV (J) 27(20°C) ---Q235B(S235JR)27(20°C)--- Q345B(S355JR)27(0°C)--- Q235C(S235J0)27(0 °C)--- Q345C(S355J0)27(-20°C)--- Q235D(S235J2)27(-20°C)--- Q345D(S355J2)
9. پیچ و مهره درجه 4.8، 6.8، 8.8
10. استانداردهای خواص مکانیکی
10.1 پیچ ISO 898-1
10.2 آجیل ISO 898-2
10.3 واشر ISO 6507-1
11. استانداردهای ابعاد
11.1 پیچ DIN7990, DIN931, DIN933;
11.2 آجیل ISO4032, ISO4034;
11.3 واشر DIN7989, DIN127B, ISO7091
12. روش جوشکاری جوشکاری با قوس محافظ CO2 و جوشکاری زیر آب (SAW)
جزئیات سریع:
برج های خودپشتیبانی تقریباً برای تمام برنامه های ارتباطی بی سیم مناسب هستند.برج های خود پشتیبانی
معمولاً سازه های سه یا چهار طرفه شبکه ای هستند که از میله، لوله یا زاویه جامد ساخته شده اند.برج های خود نگهدار
برای تاسیساتی که فضای مورد نیاز در آنها محدود است ایده آل هستند.
برج مخابراتی - توضیحات کالا و پارامترهای اصلی
خیر | شرح | مشخصات دقیق و پارامترهای طراحی اصلی |
1 | کد طراحی | ANSI/TIA222G، استاندارد اروپا و دیگران |
2 | طراحی در حال بارگذاری |
1. منطقه بار آنتن همانطور که توسط مشتریان در سراسر جهان مشخص شده است. 2. سرعت باد مطابق درخواست مشتریان. 3. زاویه انحراف و پیچش، دسته نوردهی، دسته بندی توپوگرافی که توسط مشتریان مشخص شده است. |
4 | طبقه بندی ساختار | II |
5 | گالوانیزه گرم | ISO 1461 2009، ASTM A123 |
6 | درجه فولاد |
1. فولاد ساختاری کم آلیاژ با استحکام بالا: Q420B که معادل ASTM Gr60 است 2. فولادهای ساختاری کم آلیاژ با استحکام بالا: Q345B که معادل ASTM Gr50 یا S355JR است. 3. فولاد ساختاری کربنی: Q235B که معادل ASTM A36 یا S235JR است. |
7 | پیچ و مهره | عمدتاً پیچ و مهره های ISO 898 درجه 6.8 و 8.8 |
8 | پایه | 50KPa، 100KPa، 150KPa ظرفیت باربری خاک عمدتا. |
9 | نوع برج |
1. 3 برج زاویه ای خود پشتیبانی می شود 2. 3 برج لوله ای خود پشتیبانی شده 3. برج های زاویه ای با 4 پا 4. 4 برج لوله ای خود پشتیبانی شده 5. Guyed Mast 6. برج تک قطبی 7. برج استتار: درخت نخل، درخت کاج، نارگیل و درختان دیگر 8. RDS Tower: Rapid Deploy Site/Tower 9. برج های پشت بام 10. تیرهای هوشمند |
10 | ضمانتنامه |
1. سازه های برج: 10 سال 2. برج های استتار شده آ.پوست درخت: 10 سال بشاخه و برگ: 3 سال |
11 | دوره بازگشت | 50 سال |
12 | تجهیزات جانبی |
1. کیت های رنگ (استانداردهای ایکائو): رنگ ضد خوردگی اکریلیک مبتنی بر آب که شامل پرایمر، بین المللی نارنجی/قرمز و سفید عاج است. 2. نور هوانوردی: 48 ولت / 220 ولت دو نور و تک نور و نور خورشیدی 3. سیستم رعد و برق: میله صاعقه با کابل مسی 70mm2 G/Y یا نوار مسطح مسی 25x3mm با گیره، و شینه های فولادی با روکش مسی یا طبق مشخص شده توسط مشتریان. 4. سیستم ارتینگ: میله ارت با کابل رشته فولادی با روکش مسی و بند و غیره یا طبق مشخص شده توسط مشتریان. 5. ACDB همانطور که توسط مشتریان مشخص شده است 6. فنس کشی: حصار و حصار مشبک سیمی با سیم تیغ و دروازه. 7. سیستم توقف سقوط: سیستم توقف سقوط گواهی GB و CE. 8. کابل فیبر نوری: همانطور که توسط مشتری مشخص شده است 9. ژنراتور: همانطور که توسط مشتری مشخص شده است 10. سایبان و قفس ژنراتور: همانطور که توسط مشتریان مشخص شده است |
