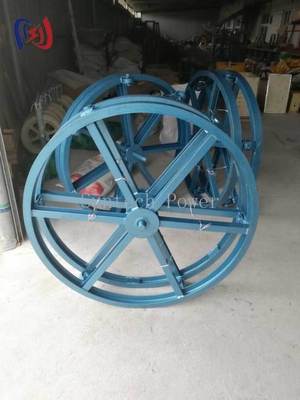

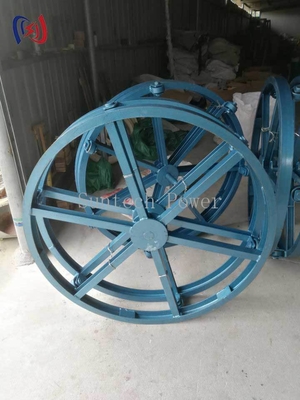

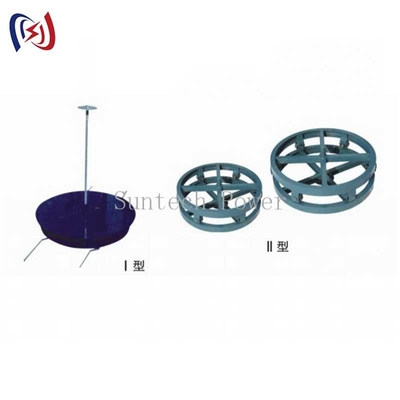

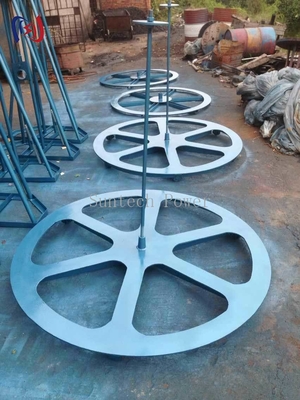

ریمور فولادی سنگین برای پروژه های کابل ولتاژ بالا

پایه قرقره کابل عمودی از نوع قاب فولادی سنگین برای پروژه های کابل ولتاژ بالا​

​​1. مروری بر محصول​​

پایه قرقره کابل عمودی برای پروژه های انتقال و توزیع برق که نیاز به مدیریت کارآمد کابل در فضاهای محدود دارند، طراحی شده است. جهت گیری عمودی آن، ردپای آن را به حداقل می رساند در حالی که ظرفیت باربری قوی را حفظ می کند. این پایه دارای ساختار قاب فولادی جوش داده شده با اتصالات تقویت شده است که به طور خاص برای تحمل درام های کابل سنگین تا قطر 1.5 متر طراحی شده است. برخلاف پایه های افقی سنتی، این مدل راندمان فضای کاری را بهینه می کند و آن را برای کابل کشی زیرزمینی شهری، نصب تونل ها و کار در پست های داخلی ایده آل می کند.

​​2. طراحی ساختاری​​

• ​​جنس قاب​​: فولاد کربنی Q235B با ضخامت 5 میلی متر با پوشش گالوانیزه گرم
• ​​ابعاد پایه​​: پیکربندی مربع 800 میلی متر x 800 میلی متر با 4 پایه تراز قابل تنظیم
• ​​تنظیم ارتفاع​​: سیستم قفل پین 6 موقعیتی (1.0 متر / 1.2 متر / 1.4 متر / 1.5 متر / 1.6 متر / 1.8 متر)
• ​​ظرفیت بار​​: 500 کیلوگرم بار کاری (750 کیلوگرم حد ایمنی نهایی)
• ​​مکانیسم چرخش​​: چرخش 360 درجه صاف با بلبرینگ های مهر و موم شده

​​3. ویژگی های عملیاتی​​

• ​​پایداری ضد شیب​​: پایه وزنی از واژگونی در هنگام کشش کابل با کشش بالا جلوگیری می کند
• ​​قفل درام​​: پین های قفل فنری، قرقره های کابل را در حین حمل و نقل ایمن می کنند
• ​​سیستم ترمز​​: ترمز اصطکاکی دستی سرعت باز شدن کابل را کنترل می کند (3 سطح قابل تنظیم)
• ​​مونتاژ مدولار​​: پایه، ستون و مجموعه بالایی برای ذخیره سازی فشرده جدا می شوند

​​

4. مزایای عملکرد​​

• ​​بهره وری فضا​​: 60٪ فضای کمتری نسبت به پایه های افقی اشغال می کند
• ​​صرفه جویی در نیروی کار​​: یک اپراتور می تواند تغییرات درام را در کمتر از 2 دقیقه انجام دهد
• ​​دوام​​: پوشش گالوانیزه بیش از 1000 ساعت در تست اسپری نمک مقاومت می کند
• ​​انطباق ایمنی​​: با استانداردهای IEC 61439-1 برای تجهیزات ساختمانی الکتریکی مطابقت دارد

​​

5. کاربردهای معمولی​​

• ​​شبکه های برق شهری​​: کابل کشی زیرزمینی در مناطق شلوغ شهری
• ​​انرژی تجدیدپذیر​​: سیستم های جمع کننده مزرعه بادی و اتصالات پارک خورشیدی
• ​​کارخانه های صنعتی​​: نصب کابل های ولتاژ بالا در تأسیسات تولیدی
• ​​حمل و نقل​​: برقی کردن تونل راه آهن و سیستم های برق مترو

​​

6. پروتکل نگهداری​​​

• ​​روزانه​​: بازرسی بصری برای آسیب های ساختاری یا اجزای شل
• ​​هفتگی​​: مکانیسم چرخش را با گریس مبتنی بر لیتیوم روغن کاری کنید
• ​​ماهانه​​: گشتاور تمام پیچ ها را با مشخصات 50 نیوتن متر تأیید کنید
• ​​سالانه​​: در صورت تجاوز خراش های سطح از 5٪ مساحت، پوشش ضد خوردگی را دوباره اعمال کنید

​​7. مزایای اقتصادی​​

• ​​محاسبه بازگشت سرمایه​​: جایگزین 2 کارگر مورد نیاز برای جابجایی دستی می شود (بازپرداخت در 5 ماه)
• ​​محافظت از کابل​​: از 12000 دلار + در آسیب های احتمالی در هر درام از جابجایی نامناسب جلوگیری می کند
• ​​صرفه جویی در لجستیک​​: 8 پایه در همان فضای کامیون قرار می گیرند که قبلاً برای 3 واحد افقی مورد نیاز بود
• ​​طول عمر​​: 10 سال گارانتی ساختاری با نگهداری مناسب

​​8. مزایای مقایسه ای​​

در مقایسه با پایه های کابل افقی معمولی:

• ​​30٪ سریعتر​​ استقرار کابل در فضاهای محدود
• ​​50٪ کاهش​​ در حوادث محل کار مربوط به جابجایی درام
• ​​40٪ کمتر​​ هزینه های نگهداری در طول عمر به دلیل محافظت گالوانیزه
