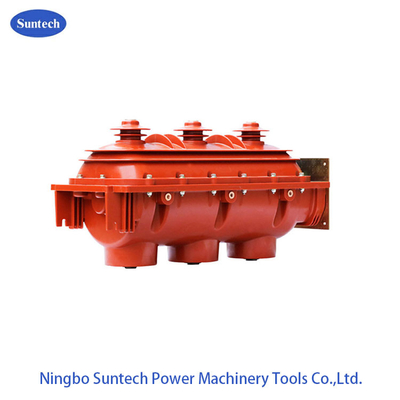

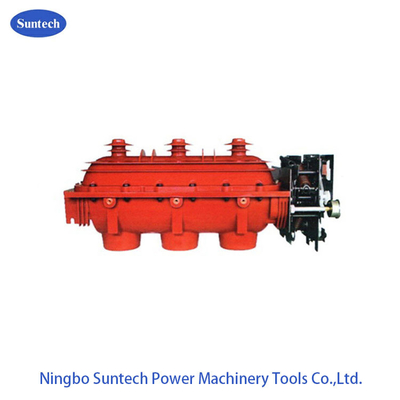

سوئیچ فشار داخلی با عایق گاز SF6 ولتاژ بالا

سوئیچ AC ولتاژ بالا SF6 گازی جدا کننده بار

نوع FLN در فضای داخلی ولتاژ بالا AC شارژ شکسته به تکنولوژی جدید بین المللی اشاره می کند و تجهیزات سوئیچ را با توجه به استانداردهای مربوطه در سیستم برق چین توسعه می دهد.شاخص های عملکرد آن با مطابقت کامل IEC420، 694،129 و استانداردهای ملی GB3804-20045kV high voltage AC load breaker switch" GB1985-2004“high-voltage AC isolation switch and earthing switch" GB/ T1 1022-1999“common technical requirements for high-voltage switchgear and control equipment standards" . این عنصر اصلی سوئیچ RMU است. سوئیچ قطع کننده بار یک کلکتین چند وظیفتی سوئیچ ولتاژ متوسط دروازه، زیر دروازه، زمین است.در یک کاملا مهر و موم با تقویت ساختار از خانه رزین اپوکسی به پر از گاز SF6,0.05MPa، با حداقل قطعات برای دستیابی به سه عملکرد فوق، برای اطمینان از کیفیت محصول، بهبود قابلیت نگهداری، بدون نگهداری.

کارکردها و ویژگی های اساسی

1. سوئیچ شکستن بار، ساختار تماس دوگانه، چرخش قابل حرکت را با سه نوع حالت عملیاتی زیر سازگار می کند: بسته شدن، باز کردن، زمین زدن.

2با استفاده از گاز SF6 به عنوان یک محیط خاموش و عایق قوس، مدار اصلی توسط خانه بالا و پایین ریز اپوکسی ریز می شود، عملکرد رسانا توسط تأثیرات خارجی تحت تاثیر قرار نمی گیرد.

3. عملکرد ایمنی خوب. اگر قوس داخلی رخ می دهد، خانه دارای یک نقطه ضعیف ساختار داخلی، آن را به سرعت برای باز کردن،جریان توسط کابینت بالاتر از شاتر آزادشدن قوس قرمز فشار بیش از حد هوا باز جریان گرا خارج از کابینت، اطمینان حاصل کنید که کابینت سوئیچ چک امنیتی.

4. سوئیچ قطع کننده بار دروازه ها ، باز کردن ، سوئیچ زمین گذاری سه در یک ، فلش با گاز SF6 در محفظه رزین اپوکسی گنجانده شده ، سه موقعیت قفل ، ساختار جمع و جور ،امنیت و قابلیت اطمینان بالا.

5اندازه کوچک، وزن سبک، بدون نگهداری، آسان و ایمن برای استفاده.

ابعاد کلی
