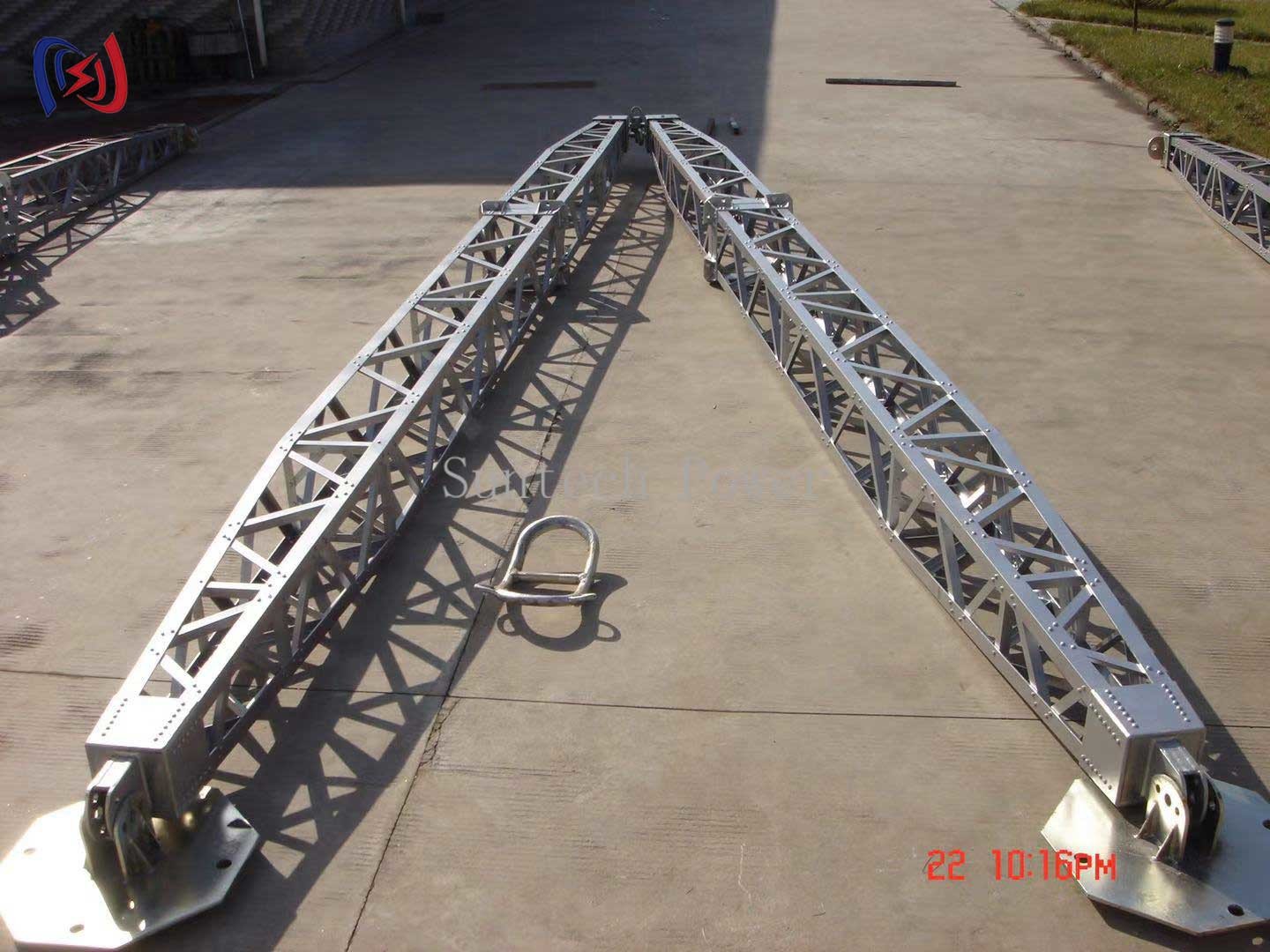

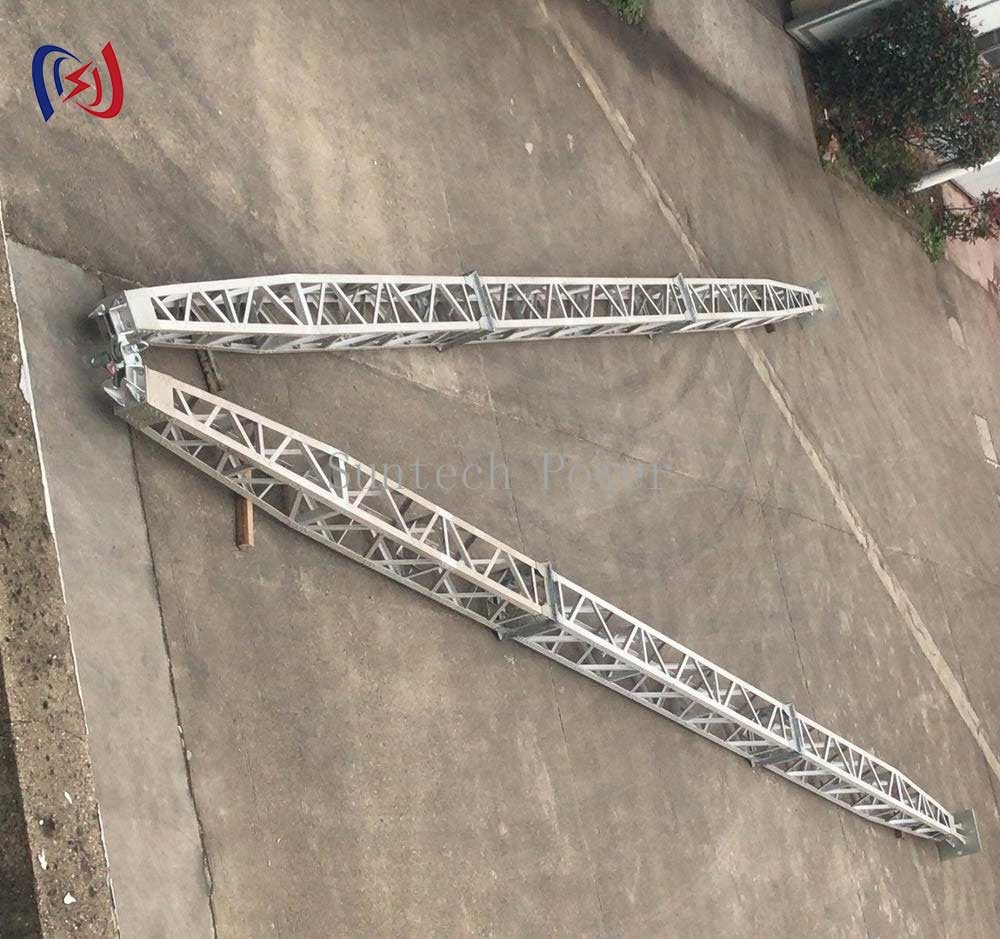

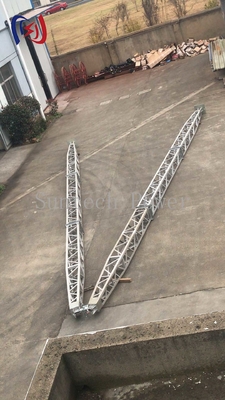

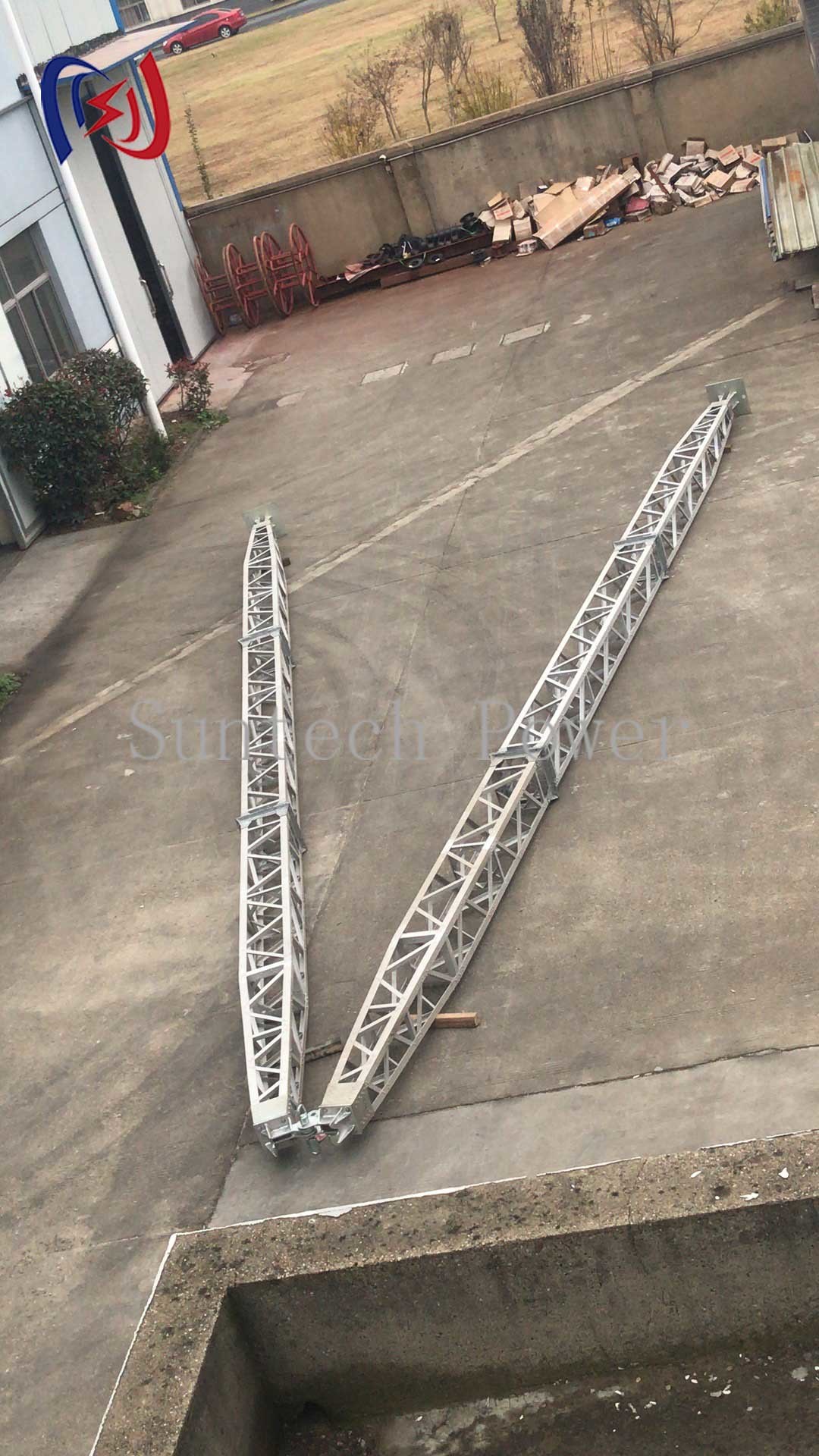

قطب جين به شکل A برای بلند کردن بارهای سنگین
ویژگی ها:
A-Shape Lattice Gin Pole یک سیستم بلند کردن سنگین است که به طور خاص برای نصب برج انتقال، تعمیر و نگهداری و نصب خط ولتاژ بالا طراحی شده است.طراحی متمایز A-frame آن باعث ثبات و ظرفیت بارگذاری برتر در مقایسه با سیستم های تک قطبی می شودویژگی های کلیدی عبارتند از:
ساخت با قدرت بالا: در فولاد گالوانیزه یا آلومینیوم سبک با پوشش های مقاوم در برابر خوردگی موجود است
طراحی شبکه ماژولار: بخش های متصل به هم اجازه می دهد تا مونتاژ سریع و تنظیم ارتفاع (معمولا 6m تا 25m)
ثبات پایه گسترده: پیکربندی A-frame مانع از سرنگونی در طول بلند کردن سنگین می شود
نقاط یکپارچه ی ریگینگ: نقاط اتصال چندگانه برای کنترل دقیق بار
مکانیزم های قفل ایمنی: سیستم های خودکار قفل از آزاد شدن تصادفی جلوگیری می کنند
لوازم جانبی اختیاری: از جمله سلول های بار، کیت های سیم کشی و سیستم های چرخش
اصل کار:
پایه فریم A به پایه برج یا سازه پشتیبان متصل می شود
سیم های گای (وقتی استفاده می شود) ثبات جانبی اضافی را فراهم می کند
یک مکانیسم بلند (دستی زنجیر بلند یا ولچ موتور) در اوج نصب شده است
بار به صورت عمودی بین دو پای فریم A بلند می شود

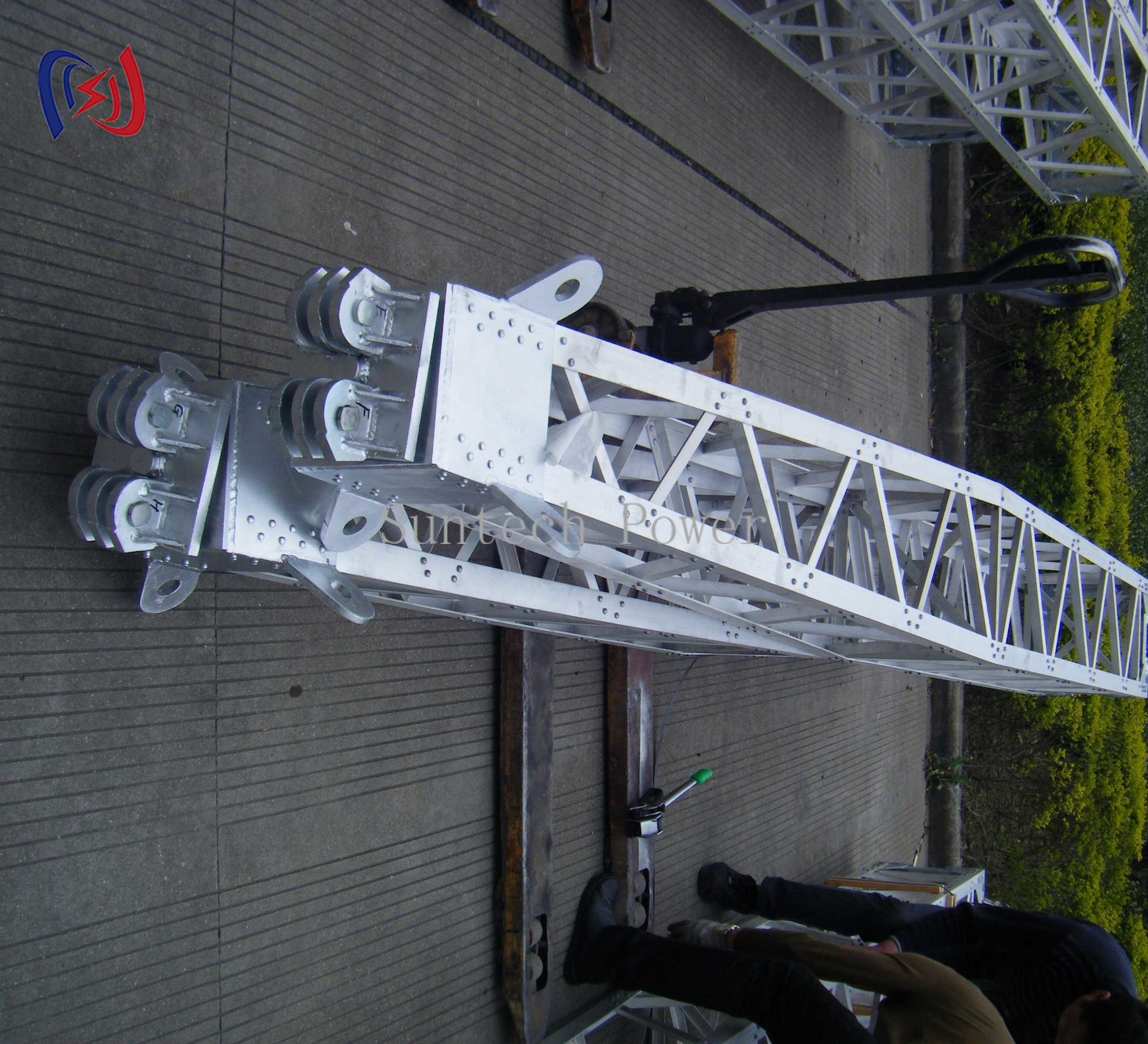

رول های هدایت کننده عملکرد بدون مشکل را تضمین می کنند و از نوسان بار جلوگیری می کنند
کاربردها:
نصب برج انتقال و نصب قطعات
کار با رشته های رسانای ولتاژ بالا
بلند کردن و قرار دادن تجهیزات زیر ایستگاه
نصب آنتن برج تلفن همراه
پروژه های نصب کابل های پل
مزایا:
✔ پایداری عالی - طراحی فریم A در برابر بار های جانبی و نیروی باد مقاومت می کند
✔ ظرفیت بارگذاری بالاتر - به طور معمول 1.5-2x ظرفیت سیستم های تک قطبی
✔ کنترل دقیق - عالی برای تراز قطعات سنگین برج
✔ پیکربندی سازگار - طراحی ماژولار متناسب با نیازهای مختلف پروژه
خدمات و پشتیبانی:
محاسبات مهندسی مخصوص سایت در دسترس
تولید سفارشی برای کاربردهای ویژه
کتابچه های کامل بازرسی و نگهداری
توضیح بده:

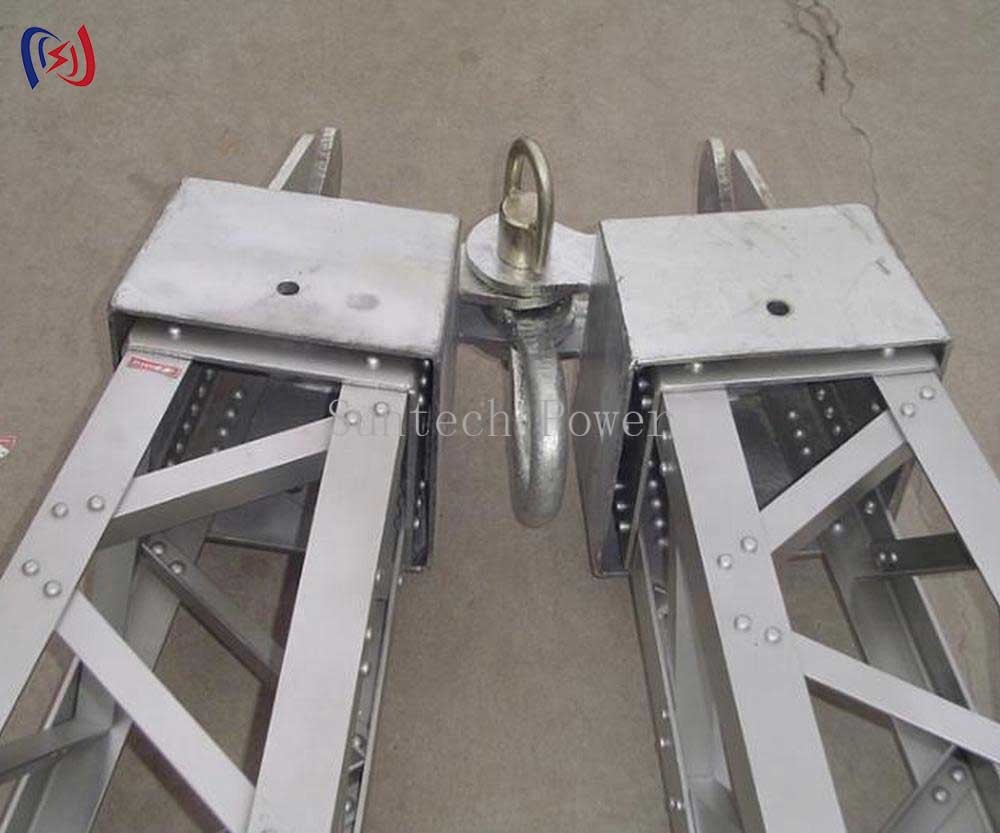

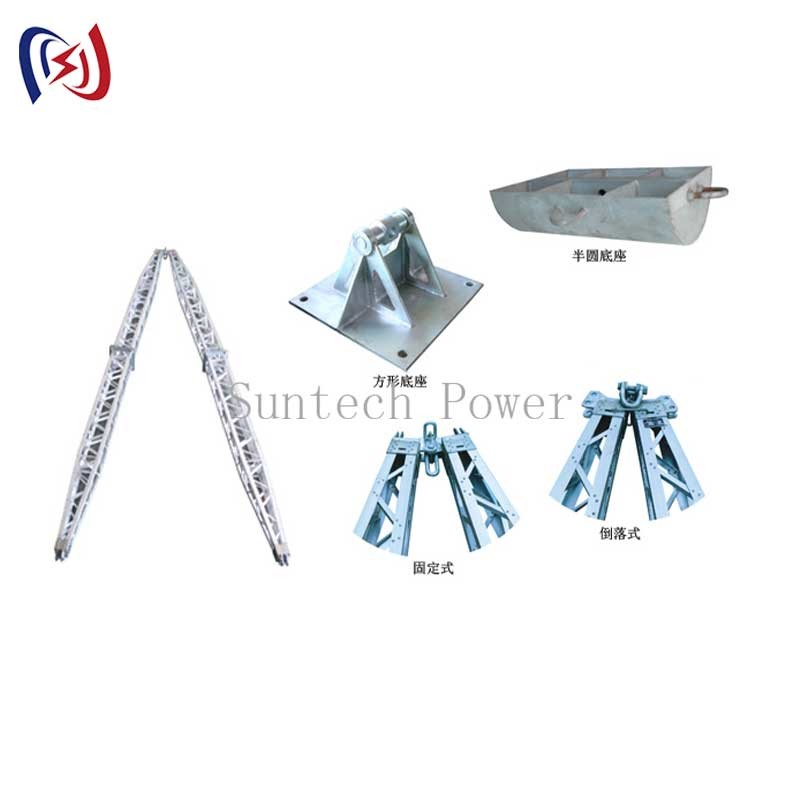

قسمت سر گین استول ها معکوس است و قسمت پایه گین استول ها نیمه دایره یا مربع است. و این باید هنگام سفارش ذکر شود.
03361-03445 ماده آلیاژ آلومینیوم است.03611-03615 ماده فولاد منگنز است.
| ماده شماره |
مدل |
محدوده ((M) |
بخش ((MM) |
اندازه بخش اصلی ((MM) |
اندازه لوازم جانبی ((MM)) |
بار عمودی ((KN) |
فاکتور ایمنی ((K)) |
وزن ((KG/M) |
| 03361 |
LBR-250 |
8 تا 13 |
250*250 |
50*50*4 |
25*25*3 |
72 تا 26 |
2.5 |
10.5*2 |
| 03371 |
LBR-300A |
8 تا 16 |
300*300 |
50*50*4 |
25*25*3 |
90 تا 26 |
10.5*2 |
| 03380 |
LBR-300B |
300*300 |
50*50*5 |
30*30*3 |
11.0*2 |
| 03381 |
LBR-350 |
8 تا 16 |
۳۵۰*۳۵۰ |
50*50*5 |
30*30*3 |
120 تا 35 |
10.5*2 |
| 03391 |
LBR-400A |
11 تا 18 |
400*400 |
50*50*5 |
30*30*3 |
۱۴۷ تا ۳۸ |
11.0*2 |
| 03401 |
LBR-400B |
400*400 |
60*60*5 |
30*30*3 |
14.6*2 |
| 03411 |
LBR-500A |
13 تا 20 |
500*500 |
60*60*5 |
30*3*3 |
162 تا 81 |
18*2 |
| 03415 |
LBR-500B |
500*500 |
60*60*5 |
40*40*3 |
20*2 |
| 03421 |
LBR-500C |
500*500 |
70*70*6 |
40*40*3 |
256-127 |
۲۱*۲ |
| 03425 |
LBR-500D |
500*500 |
70*70*6 |
50*50*4 |
22*2 |
| 03431 |
LBR-600A |
15 تا 22 |
600*600 |
60*60*6 |
40*40*3 |
171 تا 96 |
20*2 |
| 03435 |
LBR-600B |
600*600 |
70*70*6 |
40*40*3 |
۲۱*۲ |
| 03441 |
LBR-600C |
600*600 |
70*70*6 |
50*50*4 |
۲۷۵ تا ۱۵۰ |
22*2 |
| 03445 |
LBR-600D |
600*600 |
80*80*6 |
50*50*4 |
24*2 |
| 03611 |
GBR-300 |
۱۰ تا ۱۵ |
300*300 |
50*50*5 |
30*30*3 |
75 تا 35 |
33*2 |
| 03612 |
GBR-400 |
12 تا 18 |
400*400 |
56*56*5 |
30*30*3 |
100-75 |
43*2 |
| 03613 |
GBR-500 |
14 تا 24 |
500*500 |
۶۳*۶۳*۵ |
40*40*4 |
185 تا 125 |
54*2 |
| 03614 |
GBR-600 |
16 تا 26 |
600*600 |
70*70*6 |
40*40*4 |
۴۲۰ تا ۱۴۵ |
۶۳*۲ |
| 03615 |
GBR-700 |
18 تا 28 |
700*700 |
80*80*6 |
50*50*4 |
600 تا 230 |
75*2 |
