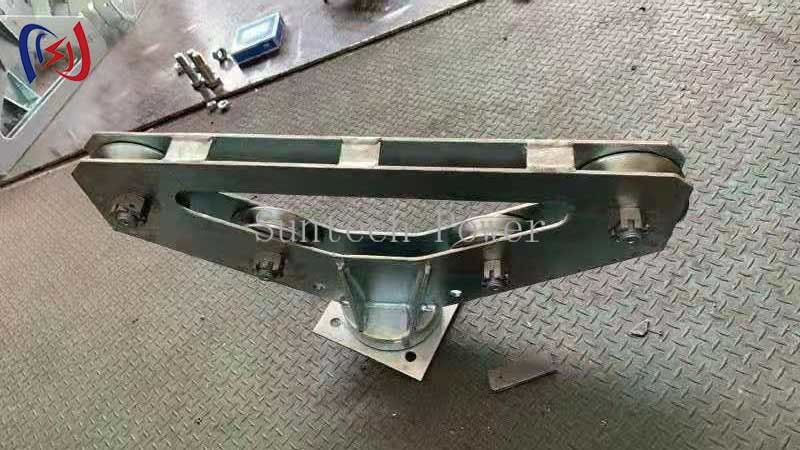

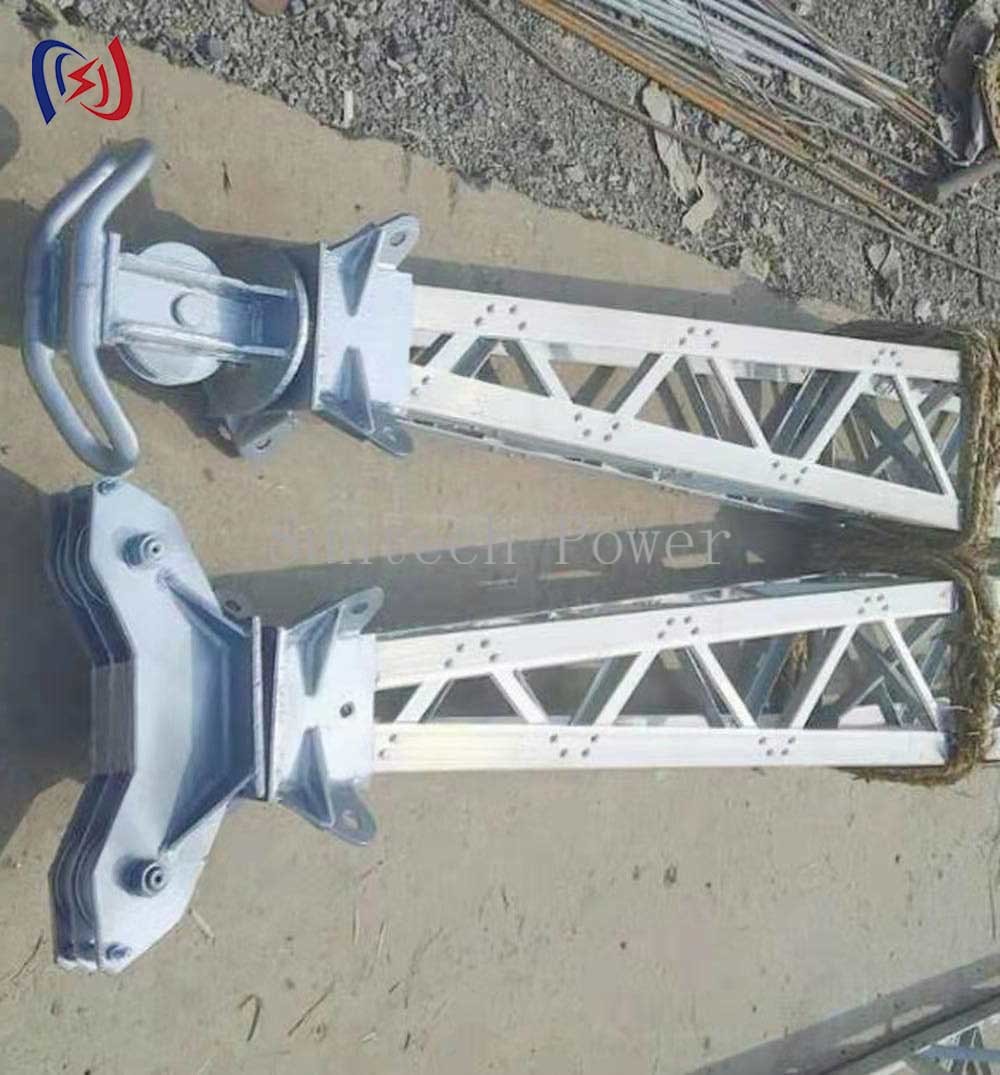

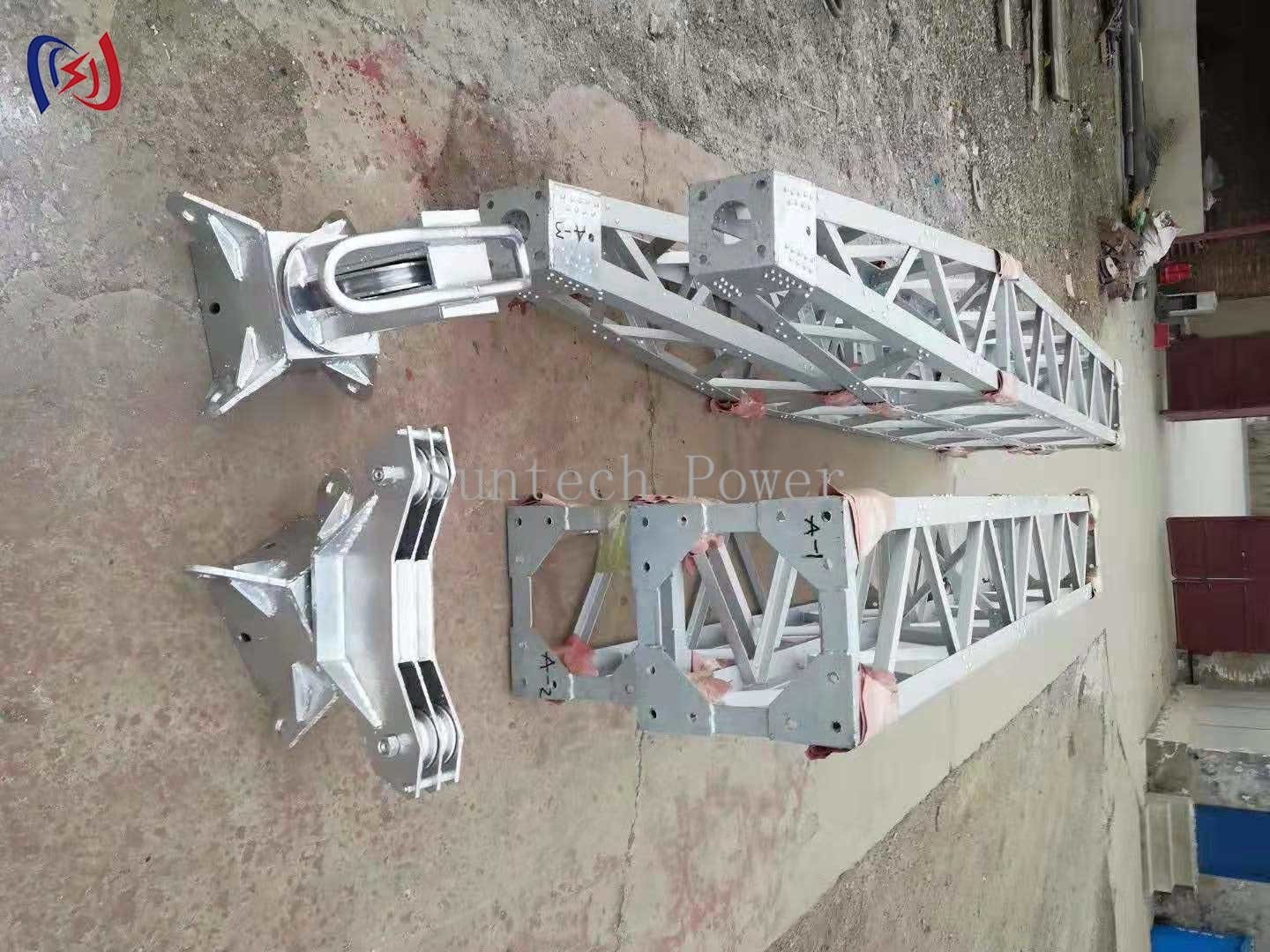

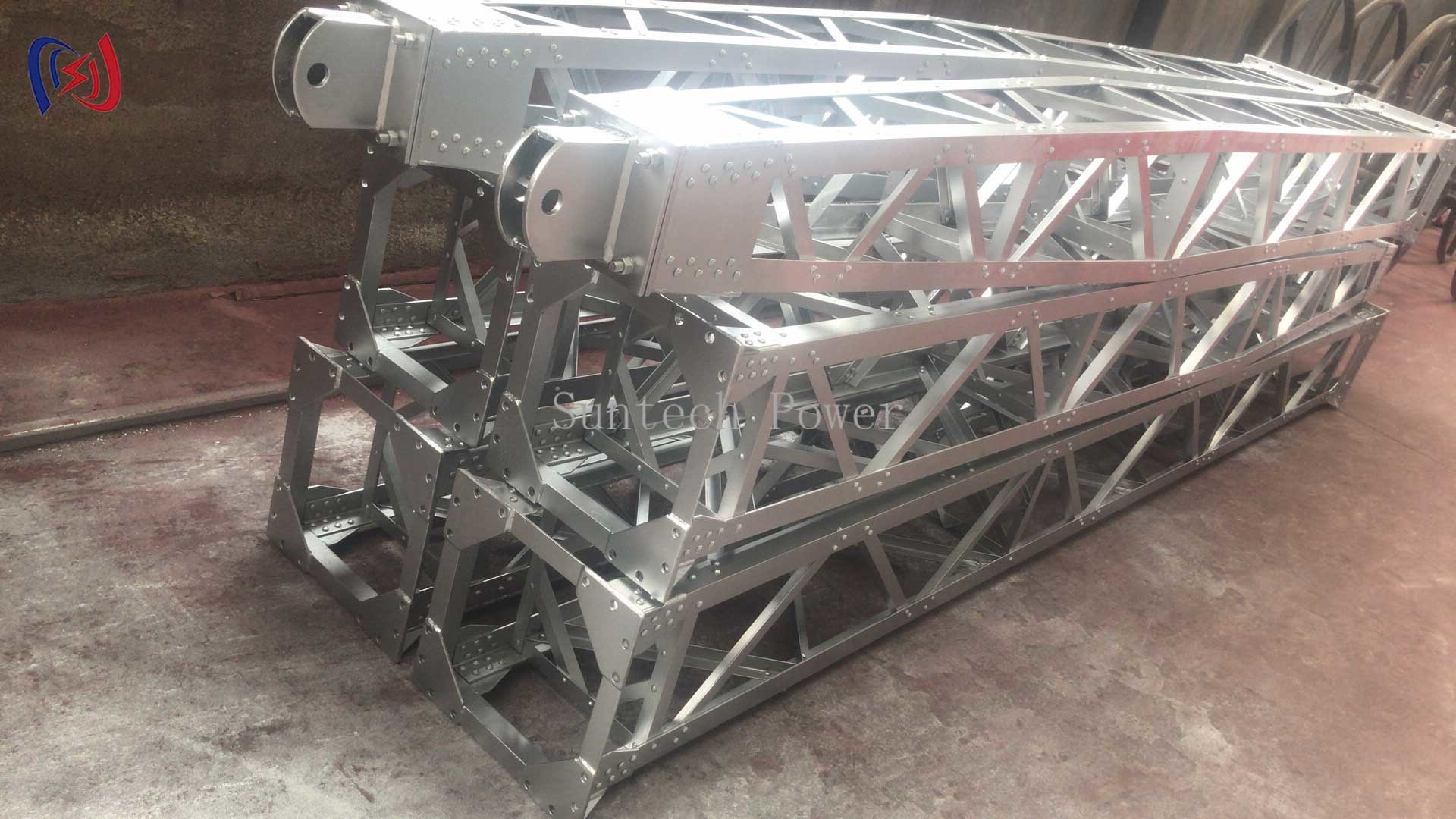

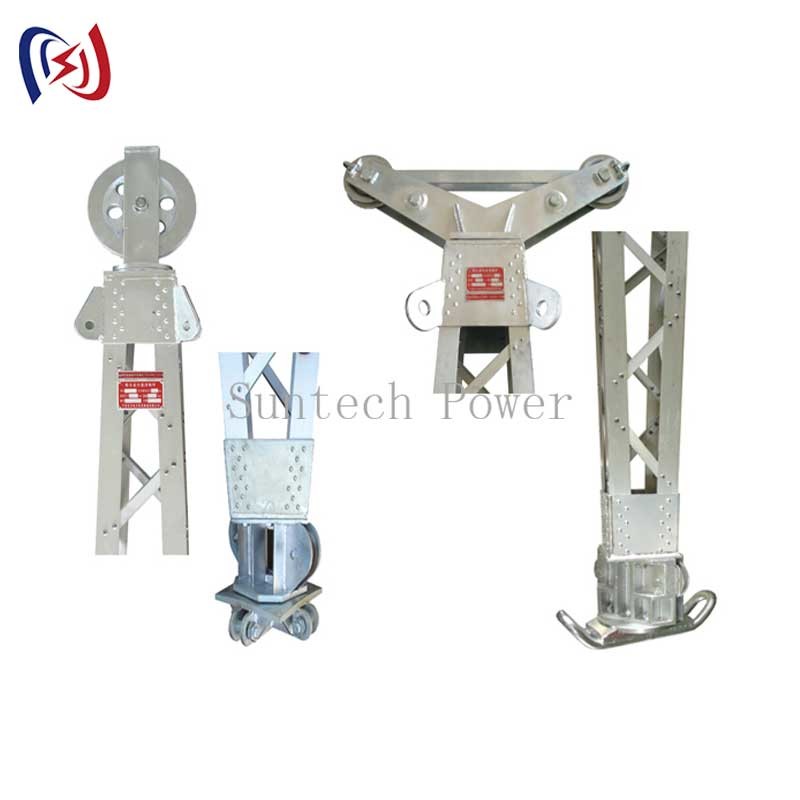

قطب جن با شبکه تعلیق درونی سنگین برای ساخت برج انتقال
ویژگی ها:
قطب جين با داربست داخلي یک سیستم بلند کردن تخصصی است که برای ساخت و نگهداری برج انتقال امن و کارآمد طراحی شده است.موجود در فولاد گالوانیزه یا آلومینیوم سبک، قدرت استثنایی را در حالی که وزن را به حداقل می رساند، فراهم می کند.
طول تنظیم شده (معمولاً 5m تا 20m) از طریق بخش های ماژولار
نقاط یکپارچه برای اتصال ایمن بار
پوشش مقاوم در برابر خوردگی برای استفاده طولانی مدت در فضای باز
اجزای مجهز به بار که با استانداردهای ایمنی صنعت مطابقت دارند
سخت افزار اتصال سریع برای مونتاژ سریع
سیستم های اختیاری نظارت بر بار برای افزایش ایمنی
اصل کار:
این قطب جین به عنوان یک سیستم تعلیق داخلی در ساختار برج عمل می کند:
قطب در داخل چارچوب برج با استفاده از براکت های طراحی شده به طور خاص محفوظ است
یک مکانیسم بلند کردن (دستی یا قدرت) به بخش بالایی متصل می شود
بار به صورت عمودی از طریق مرکز ساختار برج بلند می شود
سیستم های هدایت موقعیت دقیق اجزای برج را تضمین می کنند
کاربردها:
نصب و نگهداری برج های انتقال
پروژه های نصب خطوط ولتاژ بالا
ساخت برج تلفن همراه و قرار دادن آنتن
نصب کابل های پل
نگهداری توربین های بادی
مزایا:
✔ امنیت بیشتر - تعلیق داخلی خطر لرزش را کاهش می دهد
✔ بهره وری از فضا - کار در فاصله برج
✔ قرار دادن دقیق - کنترل عالی برای تراز قطعات
✔ سازگاری - طراحی ماژولار متناسب با نیازهای مختلف پروژه
✔ دوام - مواد مقاوم در برابر آب و هوا برای عمر طولانی
خدمات و پشتیبانی:
محاسبات بار مهندسی در دسترس برای پروژه های خاص
پیکربندی های سفارشی برای پاسخگویی به الزامات منحصر به فرد کار
شامل دستورالعمل های بازرسی جامع
داده های فنی
| شماره محصول |
مدل |
محدوده
(M)
|
بخش ((MM) |
قسمت اصلی
اندازه
(MM)
|
لوازم
اندازه
(MM)
|
عمودی
بار
(KN)
|
امنیت
عامل
(ک)
|
وزن
(کیلوگرم/م)
|
| 03131 |
LBNX-300A |
8 تا 16 |
300*300 |
50*50*4 |
25*25*3 |
13 تا 38 |
2.5 |
10.5 |
| 03141 |
LBNX-300B |
11 تا 18 |
300*300 |
50*50*5 |
30*30*3 |
15 تا 40 |
2.5 |
11.0 |
| 03151 |
LBNX-400 |
12 تا 20 |
400*400 |
50*50*5 |
30*30*3 |
14 تا 43 |
2.5 |
14.6 |
| 03511 |
LBNX-500A |
12 تا 20 |
500*500 |
60*60*5 |
30*30*3 |
34 تا 75 |
2.5 |
18 |
| 03515 |
LBNX-500B |
14 تا 22 |
500*500 |
60*60*5 |
40*40*3 |
2.5 |
20 |
| 03521 |
LBNX-500C |
15 تا 23 |
500*500 |
70*70*6 |
40*40*3 |
42.88 |
2.5 |
21 |
| 03525 |
LBNX-500D |
17 تا 25 |
500*500 |
70*70*6 |
50*50*4 |
2.5 |
22 |
| 03531 |
LBNX-600A |
15 تا 23 |
600*600 |
60*60*6 |
40*40*3 |
38.75 |
2.5 |
20 |
| 03535 |
LBNX-600B |
17 تا 25 |
600*600 |
70*70*6 |
40*40*3 |
2.5 |
21 |
| 03541 |
LBNX-600C |
17 تا 25 |
600*600 |
70*70*6 |
50*50*4 |
58.119 |
2.5 |
22 |
| 03545 |
LBNX-600D |
17 تا 25 |
600*600 |
75*75*6 |
50*50*4 |
2.5 |
24 |
| 03601 |
BNX-300 |
۱۰ تا ۱۵ |
300*300 |
50*50*5 |
30*30*3 |
17 تا 35 |
2.5 |
33 |
| 03602 |
BNX-400 |
12 تا 16 |
400*400 |
50*50*5 |
30*30*3 |
29 تا 51 |
2.5 |
43 |
| 03603 |
BNX-500 |
16 تا 24 |
500*500 |
63*63*6 |
30*30*3 |
۴۱ تا ۹۳ |
2.5 |
54 |
| 03604 |
BNX-600 |
16 تا 32 |
600*600 |
70*70*6 |
40*40*4 |
۷۲- ۲۲۱ |
2.5 |
63 |
| 03605 |
BNX-700 |
20 تا 32 |
700*700 |
80*80*6 |
40*40*4 |
115 تا 294 |
2.5 |
75 |
