سیستم های تست ولتاژ بالا 600KV PD، تجهیزات اندازه گیری تخلیه جزئی

یک واحد
MOQ
قابل مذاکره
قیمت
سیستم های تست ولتاژ بالا 600KV PD، تجهیزات اندازه گیری تخلیه جزئی
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
اصل تست: مدار ترانسفورمور آزمون فرکانس قدرت
استاندارد تست: IEC60060-1:2010
حداکثر ظرفیت: 300KVA
حداکثر ولتاژ: 600 کیلو ولت
استفاده: تست AC Hipot در بازرسی کیفیت کارخانه برای ترانسفورماتورهای قدرت، کلیدهای عایق گاز، بوش ها، دستگیره ه
جزء: کنسول کنترل، تنظیم کننده ولتاژ، ترانسفورماتور تست نوع سیلندر، مقاومت حفاظتی، و تقسیم کننده ولتاژ
فرکانس تست: 50 هرتز یا 60 هرتز
چرخه کار: 60دقيقه يا طبق دستور
دقت تست: نه کمتر از ۱.۰ درصد
شکل موج خروجی: موج سینوسی خالص
ویژگی طراحی: طراحی رایگان PD، تست فرکانس توان خالص، ترانسفورماتور تست نوع سیلندر، نصب آسان
برجسته کردن:

سیستم های تست ولتاژ بالا 600KV,سیستم های آزمایش ولتاژ بالا بدون PD,تجهیزات اندازه گیری تخلیه جزئی رایگان PD

,

PD Free High Voltage Tester Systems

,

PD Free Partial Discharge Measurement Equipment
اطلاعات اولیه
محل منبع: نینگبو، چین
نام تجاری: Ningbo Suntech Power
گواهی: ISO9001
شماره مدل: CQSB-300KVA/600KV
پرداخت
جزئیات بسته بندی: کیف استاندارد چوبی بدون بخور را صادر کنید
زمان تحویل: 45 تا 75 روز کاری
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 5 واحد / 2 ماه
توضیحات محصول

PD سیستم های آزمون ولتاژ مقاومتی AC رایگان با ترانسفورماتور نوع سیلندر ، اندازه گیری تخلیه جزئی



I. توصیف و کاربرد محصولات:



PD Free AC Resist Voltage Test Systems With Cylinder Type Transformer برای آزمایش محصولات و قطعات الکتریکی ولتاژ بالا در سالن آزمایش HV مانند کابل های HV، ترانسفورماتورهای قدرت،دستگاه های جدا کننده ای با عایق گاز، بوژینگ ها، گیرنده ها و مواد عایق کننده.



با دامنه گسترده ای از کاربرد، معمولاً می تواند در آزمایش تست معمول بازرسی کیفیت محصول ولتاژ بالا مورد استفاده قرار گیرد، که شامل آزمایش ولتاژ مقاومت در فرکانس قدرت AC است.تشخیص PD و آزمایش طول کابلاین سیستم ها به ویژه برای آزمایشاتی که نیاز به ولتاژ پایدار دارند، حتی اگر بار تحت ولتاژ تغییر کند (کرونا،آزمایش های مرطوب و آلودگی) یا زمانی که بار محرک است (ترانسفورماتورهای ولتاژ محرک). تقسیم کننده ولتاژ از سیستم است ترمینال اتصال از سیگنال PD ، از طریق مجهز به 2 یا 4 کانال PD تحلیلگر (اختیاری) ، تشخیص PD برای شیء آزمایش می تواند تحقق یابد.



مدل CQSB-300KVA/600KV دارای دو استوانه ای است که از نوع سیلندری در اتصال سریال به ولتاژ تست خروجی 600KV و جریان آزمایش 0.5A است. چرخه کار 60 دقیقه در ، 60 دقیقه خاموش است.



تا به حال، این مجموعه آزمایش مدل های مختلف سریالی را بر اساس برنامه های مختلف تست مقاومت در برابر فشار تشکیل داده است.



II. اجزای اصلی:



SN نام اجزای نوع و مشخصات چه قدر؟ هر وزن هر ابعاد
1 کنسول کنترل FKGB-300KVA 1 قطعه 180 کيلوگرم ۱۲۰۰*۴۲۰*۸۲۰ میلی متر
2 کابینت تنظیم کننده ولتاژ الکتریکی DT-300KVA 1 قطعه 2500 کیلوگرم 1100*1050*1250 میلی متر
3.1 اولنوع سیلندر قابل انباشت ترانسفورماتور تست CQSB-600KVA/300KV 1 قطعه ۳۰۰۰ کیلوگرم D1200*H2800mm
3.2 دومنوع سیلندر قابل انباشت ترانسفورماتور تست CQSB-300KVA/300KV 1 قطعه ۲۴۰۰ کیلوگرم D1200*H2500mm
4 مقاومت محافظت BHR-0.5A/600KV 1 تکه 120 کيلوگرم D380*L850mm
5 تقسیم کننده ولتاژ با ظرفیت اتصال TJF-600KV/500pF 1 مجموعه 200 کيلوگرم D320*H6000mm
6 لوازم جانبی آزمایش ویژه
توجه: نیاز ویژه می تواند توسط سفارش انجام شود.

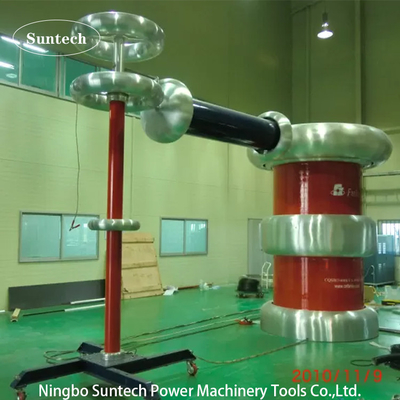

III. تصویر اتصال آزمون (به عنوان مثال: مدل CQSB-500KVA/500KV):



PD Free High Voltage Tester Systems , Partial Discharge Measurement Equipment 0
IV. ویژگی تکنولوژی

  1. آزمایش فرکانس قدرت خالص در 50Hz یا 60Hz، تحریف ولتاژ خروجی (THD) بسیار کوچک است.
  2. پاسخگویی به الزامات اندازه گیری تخلیه جزئی کم
  3. ساختار ماژولار برای صرفه جویی در فضا در سالن آزمایش
  4. مقاومت پایین، طیف گسترده ای از برنامه های کاربردی
  5. آسان برای استفاده با سیستم اندازه گیری کنترل شده توسط کامپیوتر
  6. مدار حفاظت کامل برای اطمینان از ایمنی پرسنل و تجهیزات
  7. اجزای الکترونیکی حساس به افزایش و حفاظت از عبور
  8. به ویژه برای آزمایشاتی که نیاز به ولتاژ پایدار دارند حتی اگر بار تحت ولتاژ تغییر کند (تست های کرونا، مرطوب و آلودگی) یا زمانی که بار محرک باشد (ترانسفورماتور ولتاژ محرک).



V. داده های فنی عمومی:

  1. حالت آزمایش سیستم: PD Free AC Resist Voltage Test Systems With Cylinder Type Transformer (سیستم های آزمایش ولتاژ مقاوم با ترانسفورماتور نوع سیلندر)
  2. مدل سیستم: CQSB-300KVA/600KV
  3. منبع برق ورودی: 380±10% ((یک فاز) ،50Hz/60Hz
  4. ظرفیت خروجی نامی: 300kVA
  5. ولتاژ خروجی نامی: 300KV،600KV
  6. حداکثر ولتاژ تست: حداکثر 600KV
  7. جریان خروجی نامی: 0.5A
  8. محدوده فرکانس: 50/60Hz
  9. شکل موج ولتاژ رزونانس خروجی: موج سینوس خالص
  10. افزایش دما: کمتر از 65K در حال حاضر 60 دقیقه کار نامی؛
  11. سطح سر و صدا: بیش از 65dB
  12. ساختار: روغن فرو رفته با نوع سیلندر طراحی شده


بخش های اختیاری دیگر

  1. فیلتر سر و صدا منبع برق
  2. فیلتر سه و پنجم
  3. راکتور جبران
  4. دستگاه حفاظت سریع الکترونیکی از ولتاژ بالا
  5. خازن استاندارد SF6
  6. آشکارساز تخلیه جزئی


VII. سایر مدل های معمولی



1.نوع یک ترانسفورماتور:



مدل

ظرفیت نامی

(KVA)

 منبع ورودی LV ((KV) ولتاژ خروجی نامی ((KV)

ابعاد ترانسفورماتور سیلندر

D× H(mm)

 وزن (کیلوگرم)
CQSB-1.5KVA/50KV 1.5 0.22 50 φ430*580 65
CQSB-2.5KVA/50KV 2.5 0.22 50 φ280*500 70
CQSB-3KVA/50KV 3 0.22 50 φ300*510 72
CQSB-5KVA/50KV 5 0.22 50 φ460*580 110
CQSB-5KVA/100KV 5 0.22 100 φ640*820 130
CQSB-10KVA/100KV 10 0.22 100 φ620*850 160
CQSB-50KVA/100KV 50 0.4 100 φ725*1100 500
CQSB-12KVA/120KV 12 0.38 120 φ750*1230 380
CQSB-15KVA/150KV 15 0.38 150 φ820*1220 500
CQSB-20KVA/200KV 20 0.38 200 φ1080*1700 900
CQSB-50KVA/250KV 50 0.38 250 φ1460*1520 1250
CQSB-75KVA/250KV 75 0.38 250 φ1460*1780 1450
CQSB-75KVA/500KV 75 0.38 500 φ2000*4850 6800
CQSB-100KVA/100KV 100 0.38 100 φ1000*1250 800
CQSB-100KVA/150KV 100 0.38 150 φ1410*1620 1700
CQSB-100KVA/250KV 100 0.6 250 φ1100*1450 1550
CQSB-125KVA/250KV 125 0.38 250 φ1540*2060 3460
CQSB-150KVA/150KV 150 0.6 150 φ1420*1620 2200
CQSB-2000KVA/500KV 2000 3 500 φ3000*4800 50000





















































2نوع ترانسفورماتور های سیلندری قابل انباشت:



مدل

ظرفیت نامی

(KVA)

 منبع ورودی LV ((KV) ولتاژ خروجی نامی ((KV)

ابعاد ترانسفورماتور سیلندر

D× H(mm)

 وزن (کیلوگرم)
CQSB-10KVA/2*50KV 10 0.2 100 φ410*980 200
CQSB-25KVA/2*125KV 25 0.38 250 φ1250*2200 890
CQSB-100KVA/2*200KV 100 0.38 400 φ1580*3650 2500
CQSB-150KVA/2*150KV 150 0.38 300 φ1600*3200 3980
CQSB-300KVA/2*150KV 300 0.38 300 φ1600*3800 4280
CQSB-250KVA/2*250KV 250 0.38 500 φ2220*6100 11200
CQSB-500KVA/2*250KV 500 0.6 500 φ2030*4600 18500
CQSB-600KVA/2*300KV 600 3 600 φ3200*8000 19000
CQSB-1200KVA/2*300KV 1200 0.6 600 φ3000*6200 28900
CQSB-1250KVA/2*125KV 1250 3 250 φ4500*3200 14500
CQSB-300KVA/2*300KV 300 3 600 φ2610*5600 10000
