بنک آزمون متراکم ترانسفورماتور کاملا اتوماتیک، سیستم تست ترانسفورماتور قدرت

بنک آزمون متراکم ترانسفورماتور کاملا اتوماتیک، سیستم های آزمون جامع ترانسفورماتور قدرت

I. توصیف و کاربرد محصولات

قبل و بعد از ساخت و نگهداری ترانسفورماتور قدرت، بازرسی های معمول و آزمایش های لازم لازم است.

سیستم های آزمایش جامع ترانسفورماتور قدرت برای هدف آزمایش فوق طراحی و استفاده می شوند. با توجه به الزامات مختلف آیتم های آزمایش سفارش مشتری،آن را یک نرم افزار جامع و ماژولار با کامپیوتر PLC و یکپارچه کنترلر فعلی اضافی اتخاذ ،متر ولتاژ و پاور متر به یک تخت آزمون از نوع بدن ،به شدت بهبود بهره وری آزمایش ، کاربرد و دقت آزمایش.و گزارش را با چاپگر خارجی چاپ کنید.

سیستم های آزمایش می توانند از جمله موارد زیر را در نظر بگیرند:

1.1 اقلام اصلی آزمایش در داخل سیستم

• آزمایش ویژگی های بدون بار ترانسفورماتور
• آزمایش ویژگی بار ترانسفورماتور
• آزمون مقاومت در برابر ولتاژ متناوب فرکانس قدرت
• سه بار تست ولتاژ مقاومت با فرکانس دو برابر
• آزمایش هارمونیک ترانسفورم
• آزمایش مقاومت متناوب ترانسفورماتور
• نسبت ترانسفورماتور، گروه، آزمایش خطا؛
• آزمایشات افزایش دمای ترانسفورماتور

1.2 آیتم های آزمایش کمک شده خارج از سیستم

• مقاومت عایق سازی ترانسفورمور، نسبت جذب، آزمایش شاخص قطبی شدن
• سیستم تجزیه و تحلیل روغن عایق کننده ترانسفورم؛
• آزمایش از دست دادن دی الکتریک ترانسفورمور
• آزمایشات تخلیه جزئی
• آزمایش دمای محیط و رطوبت.

۱.3توانایی سفارشی سازی برای آزمایش ترانسفورماتور قدرت

• ظرفیت: 360000kVA و کمتر
• سطح ولتاژ: 500kV,330kV,220kV,110kV، 35kV/10kV، ترانسفورماتورهای تک فاز سه فاز
• دقت و محدوده آزمایش بدون حرکت به صورت جدول زیر

II. سیستم آزمایش شامل سه بخش اصلی است

ایستگاه های نظارت بر سیستم آزمون متداول ترانسفورم (یا نام کابینت نظارت و نمونه گیری)

کابینت کنترل سیستم آزمون یکپارچه ترانسفورم (یا نام آن ها)کابینت کنترل کمکی);

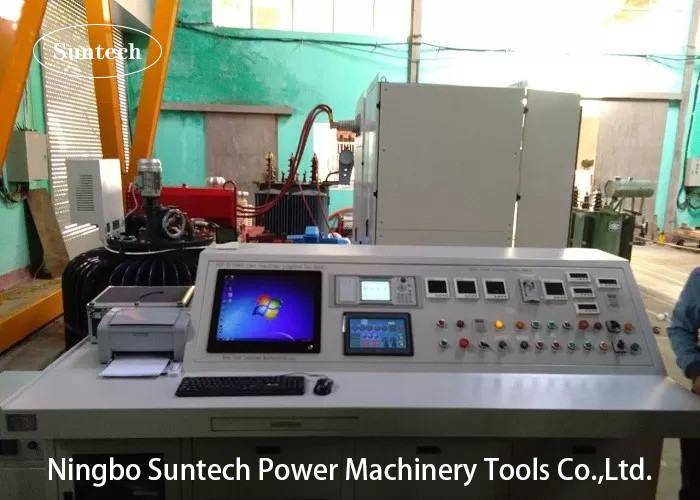

پلت فرم عملیاتی سیستم آزمایش یکپارچه ترانسفورم (یا نام صندلی آزمایش)

III. ساختار جهانی و ویژگی های عملکردی

• سیستم استفاده می کند کنترل خودکار کامپیوتر و حفظ عملکرد عملیات دستی، آن را می تواند با استفاده از ماوس یا صفحه لمسی برای تکمیل آزمایش،داده های آزمایش می توانند پس از اتمام آزمایش به طور خودکار به گزارش آزمایش آپلود شوند.، شما می توانید به طور خودکار داده های تست اصلی را با وارد کردن شماره داده ها فراخوانی کنید.
• به طور خودکار جریان ولتاژ بالا و پایین و دنده ولتاژ را پس از پارامترهای اولیه ترانسفورمور ورودی (قدرت، سمت ولتاژ بالا و پایین) با صفحه کلید انتخاب کنید.
• دنده ی خودکار (بدون دکمه ی دستی) و دنده ی خودکار
• تنظیم کننده بلند کردن اتوماتیک و کنترل سرعت اتوماتیک به جریان نامی یا ولتاژ به طور خودکار متوقف می شود.
• دستورالعمل های خودکار جریان غیر طبیعی، محافظت از ولتاژ و هشدار
• جمع آوری داده های خودکار، و به طور خودکار ذخیره داده ها، به طور خودکار بازیابی ماشین حالت اولیه؛
• گزارش تست کارخانه چاپ اتوماتیک
• تمام پارامترهای نظارت و نمودار بردار بر روی یک صفحه نمایش مطابق با استانداردهای بین المللی نمایش داده می شوند
• استفاده از تحلیلگر قدرت با دقت بالا برای اطمینان از دقت اندازه گیری.تحلیلگر قدرت توسط شرکت ما توسعه یافته است و با موفقیت توسط خودمان توسعه یافته و در مرکز بازرسی کیفیت ترانسفورماتور ملی چین برای دو سال کار کرده است.
• سیستم دارای نرم افزار، سخت افزاری، اتصال سیستم و دیگر حفاظت های متعدد است، طراحی بدن تقسیم شده را اتخاذ می کند، طراحی جداگانه در قسمت مدار کنترل از اصلی و ثانویه؛
• تنظیم کننده ولتاژ تکنولوژی فرکانس متغیر را برای تنظیم خودسرانه سرعت موتور اتخاذ می کند ، به طور قابل توجهی کارایی کار و دقت داده های آزمایش را بهبود می بخشد.
• اين سيستم مي تونه 31 بار آزمايش هارمونيکي انجام بده. .

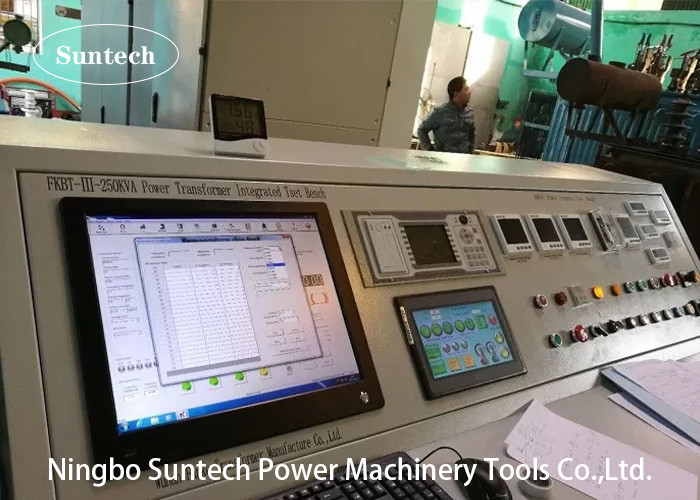

VI.استفاده از مدل FKBT-III-250KVA (به عنوان مثال)

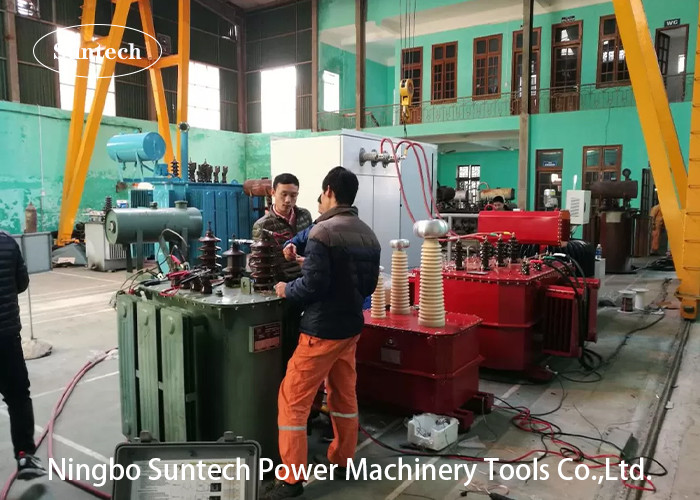

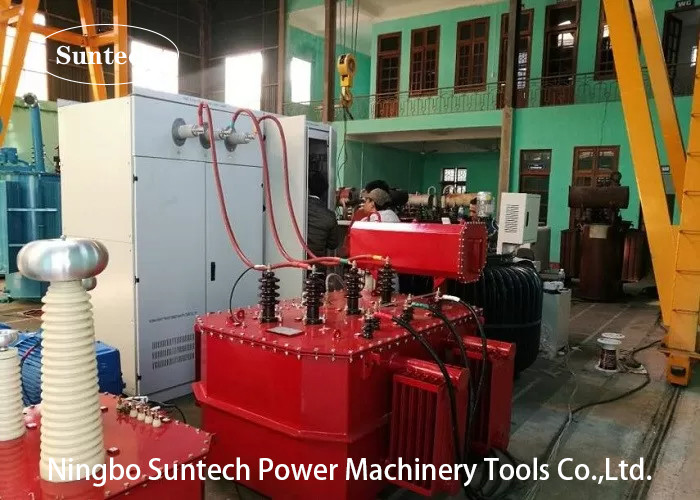

4.1سیستم برای آزمایش ترانسفورماتور قدرت استفاده می شود، مشخصات ترانسفورماتور مورد آزمایش به شرح زیر است:

• ظرفیت آزمایش شده: 2500KVA و کمتر
• ولتاژ نامی سمت HV: 35KV،22KV
• ولتاژ نامی سمت LV: 0.4 ~ 6KV
• حداکثر سطح مقاومت: بیش از 8٪

4.2 این سیستم دارای عملکردهای آزمون زیر است:

4.3 استاندارد مرجع

4.4شکل و دامنه عرضه برای صادرات
