دستگیره هادی عایق آلیاژ آلومینیوم 10-30KN برای سیم کشی خطوط هوایی
بررسی اجمالی محصول

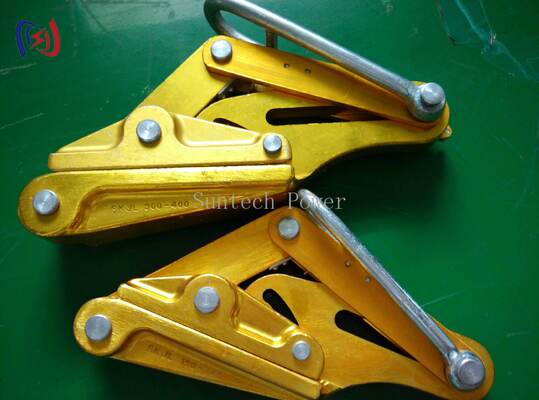

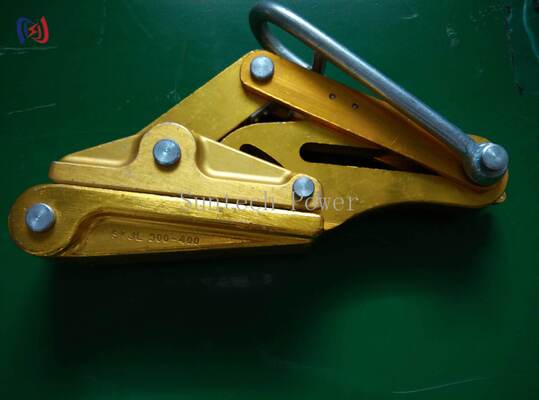

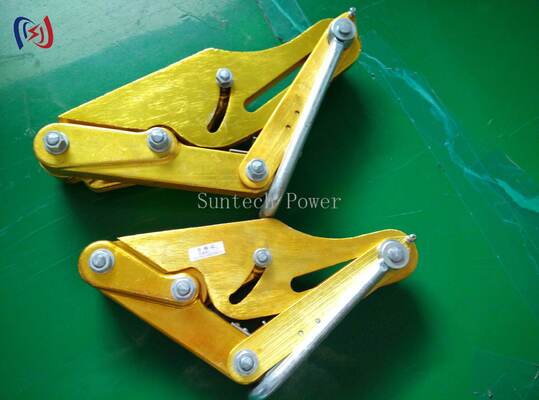

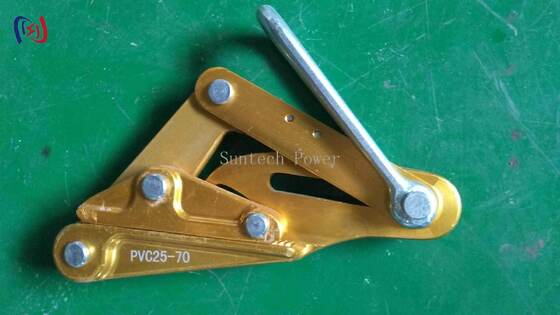

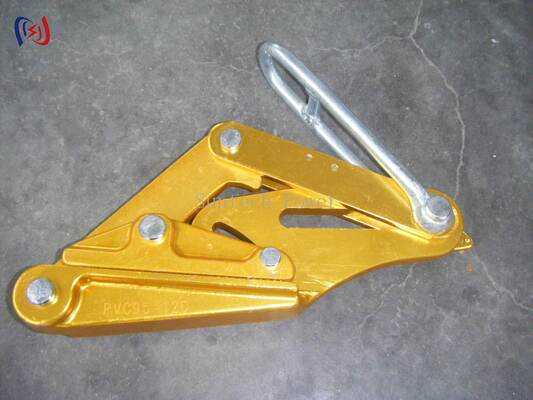

گیره هادی عایق آلیاژ آلومینیوم سری SKJL (همچنین به عنوان گیره بیایید یا گیره کشی کابل نیز شناخته می شود) یک ابزار حرفه ای است که برای سیم کشی خطوط انتقال بالای سر، تنظیم افت هادی و تثبیت کابل در طول ساخت برق طراحی شده است. این دستگیره رسانا که توسط Suntech Power در نینگبو، چین ساخته شده است، از آلیاژ آلومینیوم با استحکام بالا ساخته شده است و تعادل عالی بین دوام و قابلیت حمل سبک را ارائه می دهد. سری SKJL که در پنج مدل بارهای نامی از 10KN تا 30KN و قطر هادی قابل اجرا از Φ10mm تا Φ37mm را پوشش میدهد، طیف کاملی از نیازهای رایج خطوط انتقال و توزیع را پوشش میدهد. طراحی عایق تضمین می کند که لایه عایق هادی در طول عملیات بستن و کشش دست نخورده باقی می ماند و آن را به ویژه برای کاربردهای هادی عایق مدرن مناسب می کند.
مشخصات فنی
|
شماره مورد
|
مدل
|
بار رتبه بندی شده
(KN)
|
هادی قابل اجرا
(LGJ)
|
قطر سیم
(MM)
|
حداکثر باز
(MM)
|
وزن
(کیلوگرم)
|
|
13192
|
SKJL-1
|
10
|
25-70
|
Φ10-Φ14
|
15
|
1.4
|
|
13202
|
SKJL-1.5
|
15
|
95-120
|
Φ14-Φ20
|
22
|
3
|
|
13212
|
SKJL-2
|
20
|
150-240
|
Φ20-Φ25
|
27
|
4
|
|
13213
|
SKJL-2.5
|
25
|
300-400
|
Φ25-Φ32
|
34
|
4
|
|
13214
|
SKJLA-3
|
30
|
500-630
|
Φ32-Φ37
|
39
|
4
|
مشخصات اضافی
مواد:آلیاژ آلومینیوم با استحکام بالا ( آهنگری )
درمان سطحی:پوشش آنودایز / ضد خوردگی
گواهینامه:ISO9001
گارانتی:1 سال
بسته بندی:کیف چوبی
MOQ:1 مجموعه
زمان تحویل:7-15 روز
شرایط پرداخت:L/C، T/T
برنامه های کاربردی
· رشته هادی خط انتقال بالاسری و تنظیم افت
· بستن و تثبیت هادی عایق در طول ساخت خط برق
· کشش هادی برج به برج برای نصب خط جدید
· تعمیر و نگهداری خطوط توزیع
· کشیدن و تعیین موقعیت هادی پست
· پشتیبانی از نصب سیم زمین بالای کامپوزیت فیبر نوری (OPGW).
مزایای محصول
· ساخت و ساز آلیاژ آلومینیوم سبک -با وزن تنها 1.4-5 کیلوگرم در سراسر سری، گیره به طور قابل توجهی خستگی اپراتور را در مقایسه با جایگزین های فولادی کاهش می دهد. بدنه آلیاژ آلومینیوم فورج شده استحکامی قابل مقایسه با فولاد در نیمی از وزن دارد.
· طراحی عایق از هادی ها محافظت می کند -بدنه گیره و سطح گیره برای جلوگیری از آسیب به لایه عایق رسانا در طول کشش طراحی شده است و منبع متداول دوباره کاری پرهزینه در تاسیسات خطوط عایق مدرن را حذف می کند.
· پوشش گسترده هادی -پنج مدل هادی های LGJ25-70 تا LGJ500-630 و قطر سیم از Φ10 میلی متر تا Φ37 میلی متر را پوشش می دهند که به یک سری اجازه می دهد از اکثر مشخصات استاندارد خط انتقال و توزیع پشتیبانی کند.
· ساخت و ساز آهنگری با استحکام بالا -بدنه آلیاژ آلومینیوم گرم فورج بارهای نامی تا 30 کیلو نیوتن را با حاشیه ایمنی ارائه می کند و عملکرد قابل اعتماد را در شرایط کشش سنگین تضمین می کند.
· عملیات ساده یک نفره -مکانیسم تنظیم پیچ امکان بستن و رها کردن سریع را فراهم می کند و زمان نصب بین دهانه ها را کاهش می دهد. ابعاد جمع و جور امکان کارکرد آسان را حتی در محیط های کاری برج محدود می دهد.
· مقاوم در برابر خوردگی برای عمر طولانی در میدان -عملیات سطح آنودایز شده محافظت در برابر رطوبت، اشعه ماوراء بنفش و دمای شدید را فراهم می کند و عمر طولانی را در شرایط ذخیره سازی در فضای باز و شرایط مزرعه تضمین می کند.
سوالات متداول (سؤالات متداول)
س: تفاوت بین یک گیره هادی و یک گیره همراه چیست؟
A: در عمل، اصطلاحات به جای هم برای این نوع ابزار استفاده می شود. هر دو به دستگاهی اطلاق می شود که یک هادی را در حین سیم کشی خطوط هوایی می کشد و می کشد یا می کشد. سری SKJL هم به عنوان یک گیره رسانا و هم به عنوان یک گیره همراه عمل می کند که برای تنظیم افتادگی و عملیات کشیدن سیم مناسب است.
س: آیا می توان از این گیره روی هادی های لخت (غیر عایق) استفاده کرد؟
ج: بله. در حالی که طراحی گیره مخصوصاً برای هادی های عایق بندی شده مناسب است (سطح گیره صاف به لایه عایق آسیب نمی رساند)، همچنین می توان از آن بر روی هادی های تقویت شده با آلومینیوم و فولاد (ACSR، AAC و غیره) بدون مشکل استفاده کرد.
س: چگونه می توانم مدل صحیح را برای هادی خود انتخاب کنم؟
A: تعیین LGJ یا قطر بیرونی هادی خود را با جدول مشخصات مطابقت دهید. به عنوان مثال، یک هادی LGJ-240 (Φ20-Φ25 میلی متر) از SKJL-2 (مورد 13212) استفاده می کند. در صورت شک، مدلی را انتخاب کنید که قطر هادی شما در محدوده "قطر سیم قابل اعمال" قرار می گیرد و مطمئن شوید که بار نامی از حداکثر نیروی کششی شما بیشتر است.
س: آیا گیره نیاز به نگهداری خاصی دارد؟
A: حداقل تعمیر و نگهداری مورد نیاز است. مکانیزم پیچ را تمیز و کمی روغن کاری کنید. پس از استفاده در محیط های ساحلی یا خورنده با آب شیرین بشویید. سطح دستگیره را به صورت دوره ای از نظر سایش بررسی کنید. کالیبراسیون مجدد سالانه برای ابزارهای مورد استفاده در کاربردهای کشش بحرانی توصیه می شود.
س: حداکثر قطر هادی که این سری می تواند تحمل کند چقدر است؟
A: بزرگترین مدل، SKJLA-3، هادی هایی تا Φ37 میلی متر (LGJ500-630) با حداکثر بازشو 39 میلی متر را در خود جای می دهد.
