5KN-20KN قرقره تک برای کابل کشی خطوط انتقال هوایی
معرفی محصول

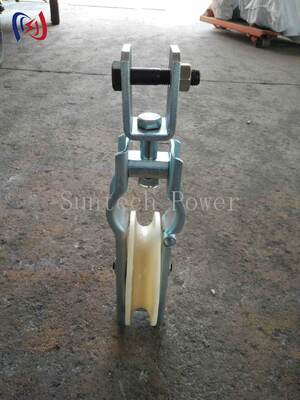

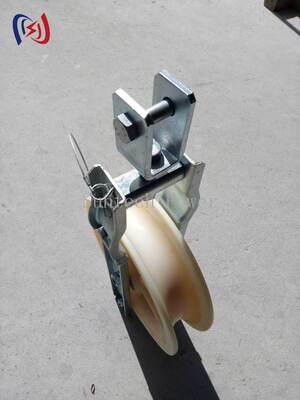

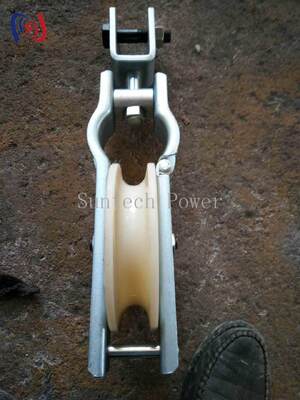

قرقره تک از ابزارآلات Suntech Power یک راه حل برتر برای کابل کشی هادی در ساخت خطوط انتقال هوایی است. این قرقره با ظرفیت بار نامی 5KN تا 20KN برای کشیدن روان هادیها در تیرهای مستقیم مهندسی شده است. قرقره با دقت ماشینکاری شده روی بلبرینگهای مهر و موم شده نصب شده است که اصطکاک را به حداقل میرساند. آستینهای اتصال، طنابهای سیمی فولادی و کانکتورها بدون مانع از شیار عبور میکنند. در دو نوع قرقره آلیاژ آلومینیوم یا نایلون MC موجود است و وزن آن 1.5-15 کیلوگرم است. تحت استانداردهای ISO 9001:2008 تولید شده است. آویز در دو نوع قلابی یا صفحهای موجود است.
مشخصات فنی
|
شماره قلم
|
مدل
|
هادی مناسب
|
بار نامی (KN)
|
وزن (کیلوگرم)
|
توضیحات
|
|
10171
|
SHD-120×30
|
LGJ25~70
|
5
|
1.5
|
آلومینیوم
|
|
10172
|
SHD-160×40
|
LGJ95~120
|
10
|
2.5
|
آلومینیوم
|
|
10173
|
SHD-200×40
|
LGJ150~240
|
15
|
4
|
آلومینیوم
|
|
10174
|
SHD-200×60
|
LGJ150~240
|
15
|
4.6
|
آلومینیوم
|
|
10175
|
SHD-250×40
|
LGJ150~240
|
20
|
4.6
|
آلومینیوم
|
|
10176
|
SHD-250×60
|
LGJ300~400
|
20
|
6
|
آلومینیوم
|
|
10177
|
SHD-270×60
|
LGJ300~400
|
20
|
7
|
آلومینیوم
|
|
10178
|
SHD-320×60
|
LGJ300~400
|
20
|
9.5
|
آلومینیوم
|
|
10179
|
SHD-400×80
|
LGJ400~500
|
20
|
15
|
آلومینیوم
|
|
10191
|
SHDN-120×30
|
LGJ25~70
|
5
|
1.5
|
نایلون
|
|
10192
|
SHDN-160×40
|
LGJ95~120
|
10
|
2.5
|
نایلون
|
|
10193
|
SHDN-200×40
|
LGJ150~240
|
15
|
3.6
|
نایلون
|
|
10194
|
SHDN-200×60
|
LGJ150~240
|
15
|
4
|
نایلون
|
|
10195
|
SHDN-250×40
|
LGJ150~240
|
20
|
4
|
نایلون
|
|
10196
|
SHDN-250×60
|
LGJ300~400
|
20
|
4.5
|
نایلون
|
|
10197
|
SHDN-270×60
|
LGJ300~400
|
20
|
5.6
|
نایلون
|
|
10198
|
SHDN-320×60
|
LGJ300~400
|
20
|
6.7
|
نایلون
|
|
10198-1
|
SHDN-320×80
|
LGJ300~400
|
20
|
8
|
نایلون
|
|
10199
|
SHDN-400×80
|
LGJ400~500
|
20
|
13
|
نایلون
|
|
10199-1
|
SHDN-400×100
|
LGJ400~500
|
20
|
15
|
نایلون
|
|
10199-2
|
SHDN-400×120
|
LGJ400~500
|
20
|
18
|
نایلون
|
کاربردها
· کشیدن هادیها در تیرهای مستقیم در ساخت خطوط انتقال هوایی
· کابل کشی هادیهای ACSR از LGJ25 تا LGJ500 در سطوح ولتاژ مختلف
· هدایت طنابهای سیمی فولادی و آستینهای اتصال از طریق شیار قرقره
· پروژههای کابل کشی توزیع و انتقال برق
· عملیات ساخت و نگهداری تاسیسات
مزایای محصول
· قرقره سبک آلومینیومی یا نایلونی -با وزن فقط 1.5-15 کیلوگرم، خستگی خدمه را به طور قابل توجهی کاهش میدهد. قرقره آلومینیومی مقاومت سایشی عالی و دفع حرارت را ارائه میدهد در حالی که نایلون MC محافظت برتر از کابل را فراهم میکند.
· طراحی نصب شده با بلبرینگ -بلبرینگهای مهر و موم شده دقیق، چرخش روان و بیصدا و حداقل مقاومت کششی را تضمین میکنند و عمر کابل را افزایش میدهند.
· محدوده هادی متنوع -هادیهای ACSR از LGJ25 تا LGJ500 را برای طیف گستردهای از پروژهها از خطوط روستایی تا کریدورهای ولتاژ بالا پشتیبانی میکند.
· طراحی شیار عبوری -اجازه میدهد آستینهای اتصال، کانکتورها و طنابهای سیمی فولادی بدون مانع عبور کنند و نیاز به توقف و دوباره تنظیم را از بین میبرد.
· کیفیت تایید شده ISO 9001:2008 -تحت کنترل کیفیت دقیق با قاب فولادی گالوانیزه برای مقاومت در برابر خوردگی در طول چرخههای پروژه متعدد تولید شده است.
· گزینههای نصب انعطافپذیر -با آویز قلابی یا صفحهای برای پیکربندیهای مختلف تیر و تیرک عرضی موجود است.
سوالات متداول (FAQ)
س: تفاوت بین قرقره آلومینیومی و نایلونی چیست؟
پاسخ: قرقره آلومینیومی (SHD) مقاومت سایشی و دفع حرارت بالاتری برای کشش سنگین ارائه میدهد. قرقره نایلونی (SHDN) سبکتر با محافظت بهتر از کابل است و برای هادیهای حساس مانند OPGW ترجیح داده میشود.
س: حداکثر اندازه هادی چقدر است؟
پاسخ: SHD-400×80 از LGJ400~500 پشتیبانی میکند. برای هادیهای بزرگتر، برای راهحلهای سفارشی با تیم مهندسی ما مشورت کنید.
س: آیا آستینهای اتصال میتوانند عبور کنند؟
پاسخ: بله، شیار به گونهای طراحی شده است که آستینها، طنابهای سیمی و کانکتورها بدون مانع عبور کنند.
س: گارانتی؟
پاسخ: گارانتی استاندارد 1 ساله شامل نقصهای تولید. با نگهداری مناسب، قرقرهها در طول پروژههای بزرگ متعدد دوام میآورند.
س: نصب سفارشی؟
پاسخ: بله، آویزهای قلابی و صفحهای موجود است. هنگام سفارش، نیاز خود را مشخص کنید.
