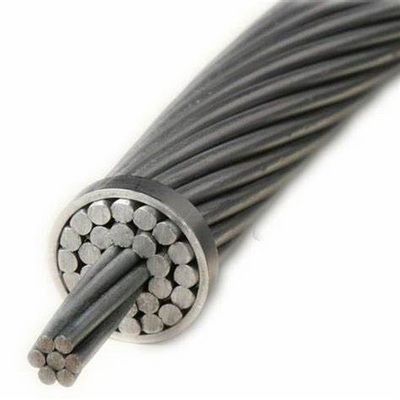

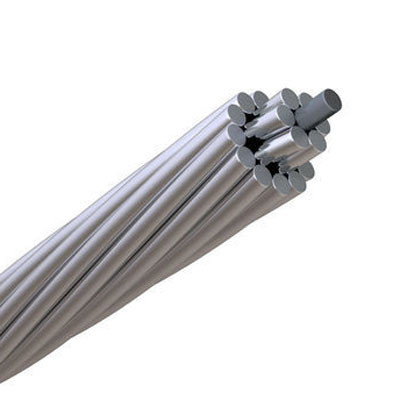

556.5 MCM Dove ACSR برهنه آلومینیوم هادی فولادی تقویت شده

جزئیات محصول:

محل منبع:	نینگبو، چین
نام تجاری:	Suntech
گواهی:	ISO9001,CCC
شماره مدل:	ACSR

پرداخت:

مقدار حداقل تعداد سفارش:	5000 متر
قیمت:	Negotiation
جزئیات بسته بندی:	جعبه یا ظروف چوبی صادراتی
زمان تحویل:	10-15 روز کاری
شرایط پرداخت:	L/C، T/T، Western Union
قابلیت ارائه:	8000 تن در ماه

مخاطب

توضیحات محصول جزئیات

نام:	Dove ACSR آلومینیوم هادی فولادی تقویت شده	مورد:	هادی برهنه
استفاده:	خط انتقال نیرو	عایق:	خیر
استاندارد:	شبکه دولتی، نیروگاه	لیست مواد:	آلومینیوم
برجسته:	هادی آلومینیومی ACSR 556.5 MCM , هادی خط هوایی ACSR , هادی آلومینیومی فولاد تقویت شده

556.5 MCM Dove ACSR فولاد هادی آلومینیومی تقویت شده

کابل 556.5 Dove ACSR چیست؟

هادی های آلومینیومی تقویت شده فولادی (ACSR) که با نام هادی های آلومینیومی لخت نیز شناخته می شوند، یکی از پرمصرف ترین هادی ها برای انتقال هستند.کابل 556.5 MCM Dove ACSR شامل یک یا چند لایه سیم آلومینیومی است که روی یک هسته فولادی با استحکام بالا قرار گرفته اند که بسته به نیاز می تواند یک یا چند رشته باشد.برای به دست آوردن ظرفیت حمل جریان مناسب و استحکام مکانیکی مناسب برای کاربرد، می‌توان ترکیب‌های رشته‌ای مختلفی از سیم‌های آلی و فولادی وجود داشته باشد.

مشخصات کابل 556.5 MCM Dove ACSR چیست؟

اندازه (AWG یا MCM): 556.5

Stranding (AL/STL): 26/7

قطر اینچ: آلومینیوم: 0.1463

قطر اینچ: فولاد: 0.1138

قطر اینچ: هسته فولادی: 0.3414

قطر اینچ: کابل OD: 0.927

وزن پوند/1000 فوت: آلومینیوم: 525.0

وزن پوند/1000 فوت: فولاد: 241.0

وزن پوند/1000 فوت: مجموع: 766.0

درصد محتوا: آلومینیوم: 68.53

درصد محتوا: فولاد: 31.47

میزان قدرت شکست (پوند): 22500

OHMS/1000ft: DC در 20ºC: 0.0306

OHMS/1000ft: AC در 75ºC: 0.038

شدت جریان: 726 آمپر

کاربرد کابل 556.5 Dove ACSR چیست؟

کابل 556.5 Dove ACSR برای استفاده در تمام دهانه های عملی روی تیرهای چوبی، دکل های انتقال و سایر سازه ها مناسب است.کاربردها از خطوط انتقال طولانی و با ولتاژ بالا (EHV) تا دهانه های خدمات فرعی در ولتاژهای توزیع یا استفاده در اماکن خصوصی را شامل می شود.

هادی ACSR (تقویت شده با فولاد هادی آلومینیومی) به دلیل صرفه جویی، قابلیت اطمینان و نسبت استحکام به وزن، سابقه خدمات طولانی دارد.ترکیب وزن سبک و رسانایی بالای آلومینیوم با استحکام هسته فولادی، تنش های بالاتر، افتادگی کمتر و دهانه های طولانی تر را نسبت به هر جایگزینی ممکن می سازد.

استانداردهای کابل 556.5 Dove ACSR چیست؟

سیم آلومینیومی ASTM B-230، 1350-H19 برای مقاصد الکتریکی

ASTM B-231 هادی های آلومینیومی، رشته ای هم مرکز

ASTM B-232 هادی‌های آلومینیومی، رشته‌ای هم‌مرکز، با پوشش فولادی تقویت‌شده (ACSR)

ASTM B-341 سیم هسته فولادی با روکش آلومینیوم برای هادی های آلومینیومی، تقویت شده با فولاد (ACSR/AZ)

ASTM B-498 سیم هسته فولادی با روکش روی برای هادی های آلومینیومی، تقویت شده با فولاد (ACSR)

فهرست هادی سنجاب برای انتخاب

نام کد		acsr سنجاب هادی
مساحت اسمی آلومینیوم میلی متر 2		20
ساختار رشته ای	ال.خیر	6
	ال.دیا	2.11
	خیابان شماره	1
	سنت دیا	2.11
سطح مقطع آلومینیوم	میلی متر 2	20.94
کل مساحت مقطع	میلی متر 2	24.43
قطر کلی	میلی متر	6.33
جمع	کیلوگرم بر کیلومتر	85
بار شکست محاسبه شده	daN	788
مقاومت DC را در 20 ℃ محاسبه کنید	Ω/کیلومتر	1.368
رتبه بندی فعلی	آ	109
