محل منبع: | نینگبو، چین |
نام تجاری: | Suntech Power |
گواهی: | ISO9001 |
شماره مدل: | ACSR |
مقدار حداقل تعداد سفارش: | 1000 متر |
---|---|
قیمت: | Negotiation |
جزئیات بسته بندی: | درام چوبی آهنی |
زمان تحویل: | 15 روز کاری |
شرایط پرداخت: | L/C، T/T، Western Union |
قابلیت ارائه: | 2000 تن در ماه |
نام: | کابل هادی برهنه ACSR / SCA | شماره مدل: | ACSR |
---|---|---|---|
کاربرد: | در بالای سر | تایپ کنید: | ولتاژ پایین |
رهبر ارکستر: | آلومینیوم | استاندارد: | DIN 48204 |
برجسته: | کابل هادی برهنه SCA,کابل هادی برهنه,کابل هادی 120/20 ACSR |

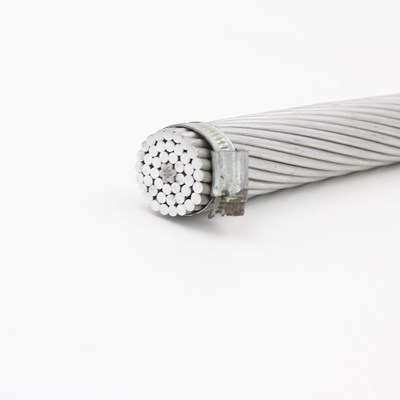

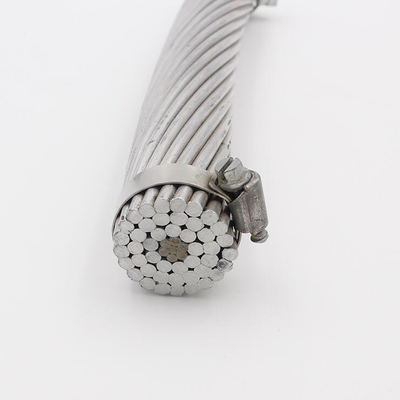

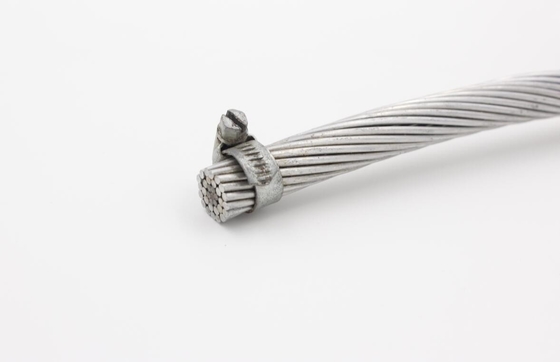

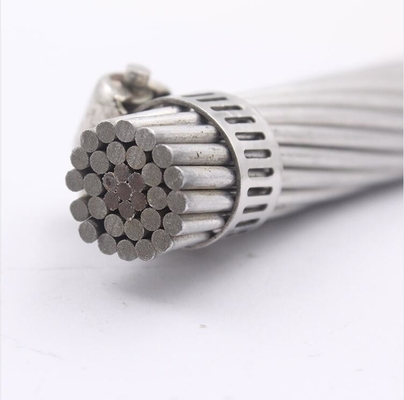

خطوط انتقال هوایی کابل هادی برهنه DIN 48204 70/12 120/20 ACSR / SCA
ACSR (تقویت شده با هادی آلومینیومی) به دلیل صرفه جویی، قابلیت اطمینان و نسبت استحکام به وزن، سابقه خدمات طولانی دارد.ترکیب وزن سبک و رسانایی بالای آلومینیوم با استحکام هسته فولادی، تنش های بالاتر، افتادگی کمتر و دهانه های طولانی تر را نسبت به هر جایگزینی ممکن می سازد.
ویژگی های فنی ACSR بر اساس استاندارد BS 215
نام کد | اسمیآلومینیومحوزه | رشته و سیم قطر | مساحت مقطعی ازآلومینیوم | کل سطح مقطع | تقریباقطر کلی | تقریباجرم | محاسبه مقاومت DC در 20oسی | بار شکست محاسبه شده | |
ال | فولاد | ||||||||
میلی متر2 | شماره / میلی متر | میلی متر2 | میلی متر2 | میلی متر | کیلوگرم بر کیلومتر | اهم/ کیلومتر | kN | ||
خرگوش | 50 | 6/3.35 | 1/3.35 | 52.88 | 61.7 | 10.05 | 214 | 0.5426 | 18.35 |
سگ | 100 | 6/4.72 | 7/1.57 | 105 | 118.5 | 14.15 | 394 | 0.2733 | 32.7 |
گرگ | 150 | 30/2.59 | 7/2.59 | 158.1 | 194.9 | 18.13 | 726 | 0.1828 | 69.2 |
دینگو | 150 | 18/3.35 | 1/3.35 | 158.7 | 167.5 | 16.75 | 506 | 0.1815 | 35.7 |
LYNX | 175 | 30/2.79 | 7/2.79 | 183.4 | 226.2 | 19.53 | 842 | 0.1576 | 79.8 |
زبرا | 400 | 54/3.18 | 7/3.18 | 428.9 | 484.5 | 28.62 | 1621 | 0.0674 | 131.9 |
مشخصات فنی ACSR بر اساس استاندارد ASTM B 232
نام کد |
اسمی AWG/MCM |
رشته و قطر سیم | سطح مقطع آلومینیوم | کل سطح مقطع | تقریباقطر کلی | تقریباجرم | محاسبه مقاومت DC در 20oسی | بار شکست محاسبه شده | |
ال | فولاد | ||||||||
شماره / میلی متر | میلی متر2 | میلی متر2 | میلی متر | کیلوگرم بر کیلومتر | Ω/کیلومتر | kN | |||
بوقلمون | 6 | 6/1.68 | 1/1.68 | 13.29 | 15.48 | 5.04 | 54 | 2.1586 | 5.24 |
قو | 4 | 6/2.12 | 1/2.12 | 21.16 | 24.71 | 6.36 | 85 | 1.3557 | 8.32 |
گنجشک | 2 | 6/2.67 | 1/2.67 | 33.61 | 39.22 | 8.01 | 136 | 0.8535 | 12.7 |
رابین | 1 | 6/3.0 | 1/3.0 | 42.39 | 49.49 | 9.0 | 171 | 0.6767 | 15.85 |
کلاغ سیاه | 1/0 | 6/3.37 | 1/3.37 | 53.48 | 62.38 | 10.11 | 216 | 0.5364 | 19.32 |
بلدرچین | 2/0 | 6/3.78 | 1/3.78 | 67.42 | 78.65 | 11.34 | 273 | 0.4255 | 23.62 |
دبلیومعمولاً از درام چوبی استاندارد برای بسته بندی به عنوان تصویر زیر استفاده می کنیم. ما همچنین می توانیم انواع بسته بندی های مختلف را با توجه به نیاز مشتری طراحی کنیم.
بندر حمل و نقل: چینگدائو، شانگهای یا سایر بنادر مطابق با نیاز شما
حمل و نقل دریایی: نقل قول FOB / CFR / CIF و غیره همه در دسترس هستند
