مکان شناس فاصله خطای کابل زیرزمینی، کشنده خطای کابل توزیع 8G ذخیره سازی

مسیر کابل زیرزمینی و مکان فاصله خطای کابل، آشکارساز خطای کابل توزیع

I. کاربرد:

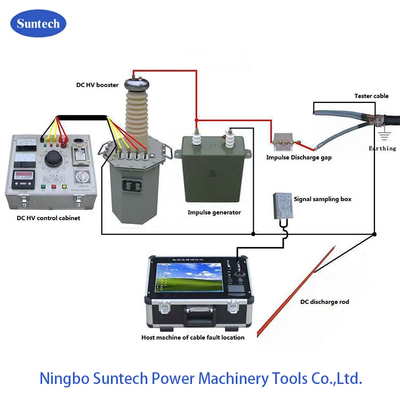

FKDL2000 ردیاب فاصله خطای کابل یک نوع دستگاه تست یکپارچه است ، که از میزبان تست تشخیص خطا ، ژنراتور سیگنال ردیابی مسیر کابل ،گیرنده سیگنال مسیر ردیابی کابل و مکان شناس خطای کابل، و غیره دستگاه میزبان، از جمله کامپیوتر یکپارچه، ژنراتور پالس ولتاژ پایین و پردازنده داده،برای آزمایش فاصله خطا و اندازه گیری طول کابل و سرعت پخش موج در کابل استفاده می شود.سیگنال موج سینوسی با فرکانس 30KHz و حداکثر دامنه 30V که توسط ژنراتور سیگنال مسیر تولید می شود برای پیدا کردن مسیر کابل استفاده می شود. گیرنده سیگنال مسیر برای دریافت مسیر سیگنال استفاده می شود،و استفاده می شود برای پیدا کردن کابل louding و برآورد عمق خاکسپاری کابل. مکان شناس خطا برای موقعیت دقیق خطا استفاده می شود.روش تشخیص از سه نوع ازروش ولتاژ LV، روش فلش-اوور ولتاژ HV، روش ولتاژ چندگانه. بخش اختیاری تقویت کننده ولتاژ بالا DC و کابینت کنترل است.که برای فراهم کردن ولتاژ خرابی برای بزرگ کردن عایق آسیب دیده و آسان ترمیم استفاده می شود..

دردستگاه آزمایش یکپارچهقادر به آزمایش خطای کابل در سطوح ولتاژ مختلف زیر 35KV است. می تواند خطای کابل را از بخش های مختلف کابل، دی الکتریک های مختلف و مواد مختلف کابل آزمایش کند.می تواند خطای کابل مدار باز را آزمایش کند، خطای کابل کوتاه مدار، خطای کابل مقاومت پایین، خطای کابل نشت مقاومت بالا و خطای کابل فلش-اوور مقاومت بالا.

شاخص فنی:

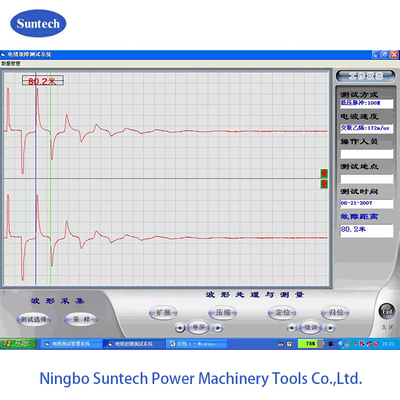

1سیستم اندازه گیری خطا

• آزمایش انواع مختلف خطاهای کابل های برق و خطاهای مدار باز یا مدار کوتاه کابل های ارتباطی هم محوری و کابل های تلفن.
• کلاس کابل مورد آزمایش: 35KV و کمتر
• اندازه گیری سرعت انتشار امواج رادیویی در کابل هایی که طول آنها شناخته شده است.
• فاصله اندازه گیری:بیش از 16 کیلومتر
• خطای سیستم: کمتر از 1 متر
• فرکانس نمونه گیری:25 مگاهرتز
• حداقل قطعنامه:0.2 متر
• منطقه مرده: کمتر از 16 متر
• قدرت: DC 12V
• وزن: 5 کیلوگرم

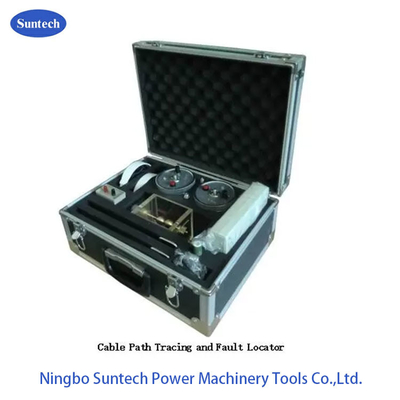

2ژنراتور سیگنال مسیر ردیابی کابل

• فرکانس خروجی سیگنال: 30KHz
• روش نوسان: خرد کردن
• قدرت خروجی: 30W
• قدرت: 220 ولت ±10٪
• وزن: 4 کیلوگرم

3، قسمت شناسایی خطای کابل

• حساسیت اندازه گیری: منبع سیگنال با مقاومت داخلی 50Ω، سیگنال 300 هرتز را تولید می کند.سیگنال ورودی مکان شناس کمتر از 10μv است وقتی که خروجی 2V است و نسبت سیگنال به سر و صدا بهتر از 20 است.:1.
• ورودی مقاومت:بیش از 1.2KΩ
• گوشواره ای با 2×2000Ω
• ولتاژ کار: DC 9V ± 10%
• دمای محیط: -20°C~70°C

4سایر داده های فنی

III. تنظیمات:

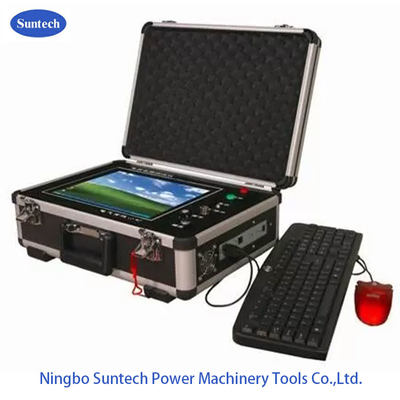

• سیستم آزمایش خطای کابل FKDL (یک مجموعه)
• ژنراتور سیگنال مسیر FKDL (یک مجموعه)
• گیرنده سیگنال مسیر (یک قطعه)
• مکان شناس خطای FKDL (یک قطعه)
• کابینت نمونه گیری فعلی (یک قطعه)
• شکاف توپ تخلیه (یک مجموعه)
• هدفون (2 قطعه)
• خازن الکترومغناطیسی DC (یک مجموعه)
