حفاظت از ولتاژ بیش از حد از سیستم تست رزونانت AC قابل حمل 270KVA

جزئیات محصول:

محل منبع:	نینگبو، چین
نام تجاری:	Ningbo Suntech Power
گواهی:	ISO9001
شماره مدل:	CHX-270KVA/45KV,270KV

پرداخت:

مقدار حداقل تعداد سفارش:	یک واحد
قیمت:	Negotiable
جزئیات بسته بندی:	کیف استاندارد چوبی بدون بخور را صادر کنید
زمان تحویل:	25 تا 45 روز کاری
شرایط پرداخت:	T/T
قابلیت ارائه:	10 واحد / 2 ماه

مخاطب

توضیحات محصول جزئیات

اصل تست:	مدار رزونانت فرکانس متغیر	مورد آزمون:	AC مقاومت در برابر ولتاژ تحت 45KV، 270KV
حداکثر ظرفیت:	270KVA	ویژگی طراحی:	نوع قابل حمل، وزن تک تکه سبک تر، ویژه نصب و آزمایش در محل
جزء:	منبع تغذیه V/F، ترانسفورماتور تحریک، راکتور تست مدولار فندکی، و تقسیم کننده ولتاژ	فرکانس تست:	30 تا 300 هرتز
چرخه کار:	60 منت	دقت تست:	نه کمتر از 1.5٪
شیء آزمایشی:	کابل کوتاه 35KV/10KV، پست برق 110KV	استاندارد تست:	IEC 60060-1:2010；IEC 62271-203：2011 برای GIS، IEC 60840:2011 برای کابل XLPE.
نام محصول:	سیستم تست رزونانس AC	گواهینامه:	ISO9001
برجسته:	مجموعه ی آزمایشی رزونانت AC قابل حمل,سیستم آزمایش رزونانت 270KVA,سیستم تست رزونانت AC برای محافظت از ولتاژ بالا , Resonant Test System 270KVA , Overvoltage Protection AC Resonant Test System

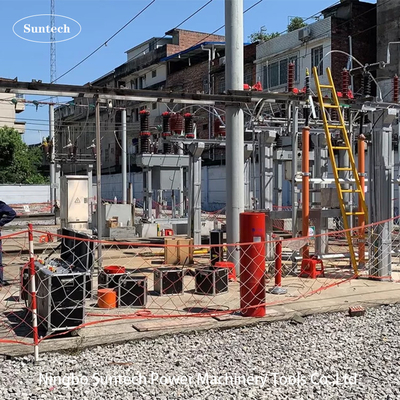

سیستم آزمایش رزونانت AC برای کابل 35KV و آزمایش زیرپایگاه برق 110KV

ویژگی ها:

اندازه کوچيک، قابل حمل براي کار کردن.
صفحه نمایش برای نشان دادن داده های آزمایش، وضعیت و نمایش عملیات مرحله به مرحله در زمان واقعی.
درجه حرارت کمی در بار نامی افزایش می یابد. کاسه اپوکسی خشک، قدرت مکانیکی بالا و قابلیت عایق بندی خوب.
منبع برق 220 ولت یا 380 ولت تک فاز برای تامین در محل مناسب است.
نوع مختلف راکتورها برای انتخاب انجام چند منظوره.
با عملکرد محافظت از جریان بیش از حد، ولتاژ بیش از حد، IPM و تخلیه
نتیجه تست را می توان چاپ کرد.

استفاده از محصول:

این مجموعه آزمایش مدل CHX-270KVA/45KV، 270KV برای کابل کوتاه XLPE کلاس 10KV / 35KV طراحی شده است ، ترانسفورماتور قدرت ، CB ، CT / PT ، بسبار در زیرپای برق 110KV برای انجامAC در محلمقاومت در برابر آزمایش ولتاژ با تکنولوژی مدار رزونانت فرکانس متغیر؛ بالاترین ولتاژ آزمایش بیش از 45KV ، 90KV، 270KV نیست؛ فرکانس آزمایش: 30-300Hz؛ چرخه کار بیش از 60 دقیقه نیست.می تواند به مشتریان کمک کند تا آزمایش پیشگیرانه یا آزمایش تحویل در AC را در برابر آزمایش ولتاژ انجام دهند.

محدوده آزمایش مجموعه به شرح زیر است: ترانسفورم

1. 1000 متر کابل 35kV/300mm2، فرکانس آزمایش 30-300Hz، ولتاژ آزمایش 52kV، زمان آزمایش 5 دقیقه.

2، 3000 متر کابل 10kV/300mm2 ، فرکانس آزمایش 30-300Hz، ولتاژ آزمایش 22kV، زمان آزمایش 5 دقیقه.

3، 35kV/31500kVA ترانسفورمور اصلی ، ظرفیت ≤ 0.015uF، فرکانس آزمایش 40-300Hz، ولتاژ آزمایش 68kV، زمان آزمایش 1 دقیقه.

4، 110kV/50000kVA ترانسفورماتور اصلی ، ظرفیت ≤ 0.015uF، فرکانس آزمایش 40-300Hz، ولتاژ آزمایش 160kV، زمان آزمایش 1 دقیقه.

4، CB،CT/PT، بار بس در زیرپای برق 110KV ، فرکانس آزمایش 40-300Hz، ولتاژ آزمایش بیش از 265، زمان آزمایش 1 دقیقه.

کل مجموعه آزمایش شامل منبع برق فرکانس متغیر، ترانسفورماتور تحریک، 6 قطعه راکتور و تقسیم کننده اندازه گیری ولتاژ بالا ((تقسیم کننده ولتاژ ظرفیت) است.این نوع مجموعه آزمایش مناسب ترین برای 35KV و یا 110KV ایستگاه های فرعی قدرت است

II. داده های فنی عمومی

ظرفیت نامی: 270kVA
قدرت ورودی: ولتاژ سه فاز 380V، فرکانس 50Hz
ولتاژ نامی: 45KV؛ 270kV
جریان نامی: 1A؛ 6A؛
فرکانس کاری: 30 تا 300 هرتز
شکل موج خروجی دستگاه: موج سینوس
نرخ تحریف شکل موج: نرخ تحریف شکل موج ولتاژ خروجی ≤ 1٪
زمان کار: 60 دقیقه بدون وقفه تحت بار نامی مجاز؛ فشار بیش از حد 1.1 برابر 1 دقیقه
افزایش دمای: افزایش دمای ≤65K پس از کار مستمر برای 60 دقیقه تحت بار نامی
فاکتور کیفیت: خود دستگاه Q≥30 (f=45Hz)
عملکرد حفاظت: حفاظت از برق بیش از حد، ولتاژ بیش از حد و فلش اوور محصول آزمایش شده برای محصول آزمایش شده (برای جزئیات، بخش منبع تغذیه فرکانس متغیر را ببینید).
دقت اندازه گیری: ارزش موثر سیستم 1.5;

III. اجزای اصلی:

SN	نام اجزای	نوع و مشخصات	چه قدر؟	هر وزن	هر ابعاد
1	قدرت فرکانس متغیر	FKVF-20kW/380V	1 قطعه	35 کيلوگرم	480480520 میلی متر
2	ترانسفورماتور تحریک	CQSB ((J) 15kVA/2.5KV، 10KV	1 قطعه	130 کيلوگرم	۵۰۰۵۰۰۵۸۰ میلی متر
3	راکتور آزمایش رزونانس HV	CHX ((kf) 45kVA/45kV	6 تکه	۵۵ کیلوگرم	D420*H480mm
4	تقسیم کننده ظرفیت	TRF-270kV/1000pF	1 مجموعه	30 کیلوگرم	D200*H2150mm
5	لوازم جانبی آزمایش ویژه		1 مجموعه

VF: منبع برق فرکانس متغیر T: ترانسفورماتور تحریک
L: راکتور آزمایش Cx: تجهیزات آزمایش شده MOA1: گیرنده رعد
C1,C2: تقسیم کننده ولتاژ ((C1 بازوی ولتاژ بالا است،C2 بازوی ولتاژ پایین است))

V. پانل اصلی نرم افزار اندازه گیری و کنترل:
Overvoltage Protection 270KVA AC Resonant Test System 0
توجه: این پنل نرم افزار قبل از شروع تست برای تنظیم پارامتر است

VI. لوازم جانبی

جعبه لوازم جانبی برای ذخیره لوازم جانبی
کابل های ورودی منبع برق
کابل های خروجی منبع برق
کابل های خروجی ترانسفورماتور هیجان انگیز
کابل های زمین گیری سیستم
کابل های موازی راکتور
کابل های اندازه گیری HV (کابل های خروجی سیگنال تقسیم کننده ولتاژ)
کابل های خروجی HV ((ریاکتور برای تقسیم، تقسیم کننده برای شیء آزمایش)
پایه ی حمایتی عایق
حلقه تاج برای آزمایش 135KV
یک گزارش آزمایش نهایی، یک گواهی کیفیت، یک راهنمای کاربر و یک لیست بسته بندی ارائه می شود.

VII. سایر مدل های اختیاری

1برای تست GIS در محل

مدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	درخواست (از 45 هرتز شروع می شود)
CHX-135KVA/135KV	27KV*5	1A	135KVA	برای 72.5KV و کمتر از GIS
CHX-270KVA/135KV	27KV*5	1A	135KVA	برای 72.5KV و کمتر از GIS
CHX-216KVA/216KV	27KV*8	1A	۲۱۶ کیلو وات	برای برق 123KV و پایین تر از GIS
CHX-270KVA/270KV	27KV*10	1A	270KVA	برای 145KV و کمتر از GIS
CHX-275KVA/275KV	۲۷۵ کیلو ولت	2A	۲۷۵ کیلو وات	برای GIS 170KV و کمتر
نیاز ویژه می تواند توسط سفارش صورت گیرد.

2برای آزمایش کابل 45KV XLPE در محل

مدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	حداکثر کاربرد
CHX-108/54	54KV	2A	108KVA	کابل 45kV≤1km
CHX-216/54	54KV	4A	۲۱۶ کیلو وات	کابل 45kV≤2km
CHX-324/54	54KV	6A	324KVA	کابل 45kV≤3km
CHX-432/54	54KV	8A	432KVA	کابل 45kV≤4km
CHX-540/54	54KV	10A	۵۴۰KVA	کابل 45kV≤5km
CHX-1080/54	54KV	20A	1080KVA	کابل 45kV≤10km
نیاز ویژه می تواند توسط سفارش صورت گیرد.

3برای آزمایش در محل کابل XLPE 66KV

مدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	حداکثر کاربرد
CHX-160/80	80KV	2A	160KVA	کابل 66kV≤0.5km
CHX-320/80	80KV	4A	320KVA	کابل 66kV≤1km
CHX-640/80	80KV	8A	640KVA	کابل 66kV≤2km
CHX-960/80	80KV	12A	960KVA	کابل 66kV≤3km
CHX-1280/80	80KV	16A	1280KVA	کابل 66kV≤4km
CHX-1600/80	80KV	20A	1600KVA	کابل 66kV≤5km
CHX-3200/80	80KV	40A	3200KVA	کابل 66kV≤10km
CHX-9600/80	80KV	120A	9600KVA	کابل 66kV≤20km
نیاز ویژه می تواند توسط سفارش صورت گیرد.
