Name: تجهیزات آزمایش کابل های 35KV 132KV HV برای آزمایش ولتاژ مقاومت AC
Brand: Ningbo Suntech Power
SKU: CHX-810KVA/54KV،135KV
Price: 1.00 USD
Availability: InStock
Rating: 4.5 (143 reviews)

خانه محصولات تجهیزات آزمایش کابل های ولتاژ بالا

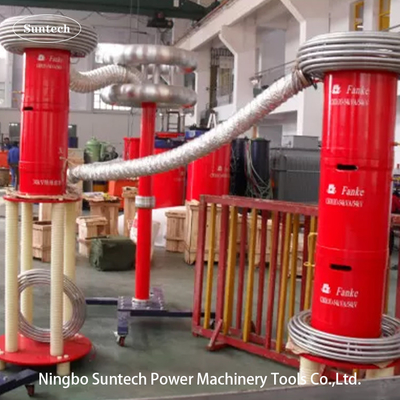

تجهیزات آزمایش کابل های 35KV 132KV HV برای آزمایش ولتاژ مقاومت AC

جزئیات محصول:

محل منبع:	نینگبو، چین
نام تجاری:	Ningbo Suntech Power
گواهی:	ISO9001
شماره مدل:	CHX-810KVA/54KV،135KV

پرداخت:

مقدار حداقل تعداد سفارش:	یک واحد
قیمت:	Negotiable
جزئیات بسته بندی:	کیف استاندارد چوبی بدون بخور را صادر کنید
زمان تحویل:	25 تا 45 روز کاری
شرایط پرداخت:	T/T
قابلیت ارائه:	10 واحد / 2 ماه

مخاطب

توضیحات محصول جزئیات

اصل تست:	مدار رزونانت فرکانس متغیر	مورد آزمون:	AC مقاومت در برابر ولتاژ زیر 52KV، 132KV
حداکثر ظرفیت:	810KVA	حداکثر ولتاژ:	54 کیلو ولت، 135 کیلو ولت
فرکانس تست:	30 تا 300 هرتز	چرخه کار:	60 منت
دقت تست:	نه کمتر از 1.5٪	شکل موج خروجی:	موج خوب سینوس
طول کابلی که مورد آزمایش قرار می گیرد:	5 کيلومتر کابل 35 کيلو ولت و 1 کيلومتر کابل 132 کيلو ولت	استاندارد تست:	IEC 60060-1:2010；IEC 62271-203：2011 برای GIS، IEC 60840:2011 برای کابل XLPE.
برجسته:	تجهیزات آزمایش کابل های 132KV HV,تجهیزات آزمایش کابل های AC Resist HV , AC Withstand HV Cable Testing Equipment

35KV /132KV HV تجهیزات آزمایش کابل 30-300Hz,Resonant مقاومت به ولتاژ تست مجموعه

ویژگی ها
1این تجهیزات ولتاژ مقاومت حجم کوچک، وزن سبک و سیستم تست قابل حمل دارد.
2. منبع برق 220V واحد فاز منبع برق یا 380V واحد منبع برق، که برای جمع آوری قدرت در محل مناسب است را اتخاذ می کند.
3رآکتور استفاده از ریخته خشک اپوکسی است که زیبا و قابل اعتماد است، مناسب برای تمام انواع کابل.
4مجهز به تکنولوژی ثبت شده با هارمونی پایین، کمتر از 5٪ استاندارد بین المللی و محافظت از ترانسفورماتور اصلی، ژنراتور و سایر تجهیزات از آسیب هارمونی ولتاژ بالا.
5. مجهز به تابع نظارت بر ارزش اوج با توجه به استاندارد بین المللی، که می تواند در زمان واقعی شکل موج تست ولتاژ بالا را نظارت کند.
6کار کردنش آسونه، صفحه بزرگ ال ای دی.
7. با چاپگر میکرو خود را، چاپ و ذخیره داده های تست در هر زمان.

کاربرد:
کابل سیستم رزونانس فرکانس متغیر
تجهیزات آزمایش ولتاژ مقاومت فرکانس ژنراتور
سیستم تست ولتاژ مقاومت برق زیر ایستگاه

استفاده از محصول:

این مجموعه آزمایش مدل CHX-810KVA/54KV، 135KV برای کابل XLPE کلاس 35KV و 110KV طراحی شده استAC در محلمقاومت در برابر آزمایش ولتاژ با تکنولوژی مدار رزونانت فرکانس متغیر؛ بالاترین ولتاژ آزمایش بیش از 54KV یا 135KV نیست؛ فرکانس آزمایش: 30-300Hz؛ چرخه کار بیش از 60 دقیقه نیست.می تواند به مشتریان کمک کند تا آزمایش پیشگیرانه یا آزمایش تحویل بر روی AC را انجام دهند و آزمایش ولتاژ را برای کابل های XLPE 35KV در عرض 5 کیلومتر و کلاس 132KV در عرض 1 کیلومتر تحمل کنند..

محدوده آزمایش مجموعه به شرح زیر است:

1. 5 کیلومتر کابل 35kV/300mm2، ظرفیت آزمایش شده ≤0.97uF، فرکانس آزمایش 30-300Hz، ولتاژ آزمایش 52kV، زمان آزمایش 60min.

2، 1در کیلومترکابل 132kV/630mm2 ، ظرفیت مورد آزمایش ≤ 0.201uF، فرکانس آزمایش 30-300Hz، ولتاژ آزمایش 128kV، زمان آزمایش 60 دقیقه.

II. داده های فنی عمومی

ظرفیت نامی: 810kVA
قدرت ورودی: ولتاژ سه فاز 380V، فرکانس 50Hz
ولتاژ نامی: 54kV؛ 135kV
جریان نامی: 15A؛ 6A؛
فرکانس کاری: 30 تا 300 هرتز
شکل موج خروجی دستگاه: موج سینوس
نرخ تحریف شکل موج: نرخ تحریف شکل موج ولتاژ خروجی ≤ 1٪
زمان کار: 60 دقیقه بدون وقفه تحت بار نامی مجاز؛ فشار بیش از حد 1.1 برابر 1 دقیقه
افزایش دمای: افزایش دمای ≤65K پس از کار مستمر برای 60 دقیقه تحت بار نامی
فاکتور کیفیت: خود دستگاه Q≥30 (f=45Hz)
عملکرد حفاظت: حفاظت از برق بیش از حد، ولتاژ بیش از حد و فلش اوور محصول آزمایش شده برای محصول آزمایش شده (برای جزئیات، بخش منبع تغذیه فرکانس متغیر را ببینید).
دقت اندازه گیری: ارزش موثر سیستم 1.5;

III. اجزای اصلی:

SN	نام اجزای	نوع و مشخصات	چه قدر؟	هر وزن	هر ابعاد
1	قدرت فرکانس متغیر	FKVF-30kW/380V	1 قطعه	35 کيلوگرم	480480520 میلی متر
2	ترانسفورماتور تحریک	CQSB ((J) -30kVA/2.5KV,5KV	1 قطعه	130 کيلوگرم	550550580 میلی متر
3	راکتور آزمایش رزونانس HV	CHX ((kf) -81kVA/27kV/34H	10تکه	75 کيلوگرم	D480*H520mm
4	تقسیم کننده ظرفیت	TRF-150kV/2000pF	1 مجموعه	30 کیلوگرم	D200*H1250mm
5	لوازم جانبی آزمایش ویژه		1 مجموعه

IV. اصل آزمون:
35KV 132KV HV Cable Testing Equipment For AC Withstand Voltage Test 0

VF: منبع برق فرکانس متغیر T: ترانسفورماتور تحریک
L: راکتور آزمایش Cx: تجهیزات آزمایش شده MOA1: گیرنده رعد
C1,C2: تقسیم کننده ولتاژ ((C1 بازوی ولتاژ بالا است،C2 بازوی ولتاژ پایین است))

VI. لوازم جانبی

جعبه لوازم جانبی برای ذخیره لوازم جانبی
کابل های ورودی منبع برق
کابل های خروجی منبع برق
کابل های خروجی ترانسفورماتور هیجان انگیز
کابل های زمین گیری سیستم
کابل های موازی راکتور
کابل های اندازه گیری HV (کابل های خروجی سیگنال تقسیم کننده ولتاژ)
کابل های خروجی HV ((ریاکتور برای تقسیم، تقسیم کننده برای شیء آزمایش)
پایه ی حمایتی عایق
حلقه تاج برای آزمایش 135KV
یک گزارش آزمایش نهایی، یک گواهی کیفیت، یک راهنمای کاربر و یک لیست بسته بندی ارائه می شود.

VII. سایر مدل های اختیاری

1برای تست GIS در محل

مدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	درخواست (از 45 هرتز شروع می شود)
CHX-135KVA/135KV	27KV*5	1A	135KVA	برای 72.5KV و کمتر از GIS
CHX-270KVA/135KV	27KV*5	1A	135KVA	برای 72.5KV و کمتر از GIS
CHX-216KVA/216KV	27KV*8	1A	۲۱۶ کیلو وات	برای برق 123KV و پایین تر از GIS
CHX-270KVA/270KV	27KV*10	1A	270KVA	برای 145KV و کمتر از GIS
CHX-275KVA/275KV	۲۷۵ کیلو ولت	2A	۲۷۵ کیلو وات	برای GIS 170KV و کمتر
نیاز ویژه می تواند توسط سفارش صورت گیرد.

2برای آزمایش کابل 45KV XLPE در محل

مدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	حداکثر کاربرد
CHX-108/54	54KV	2A	108KVA	کابل 45kV≤1km
CHX-216/54	54KV	4A	۲۱۶ کیلو وات	کابل 45kV≤2km
CHX-324/54	54KV	6A	324KVA	کابل 45kV≤3km
CHX-432/54	54KV	8A	432KVA	کابل 45kV≤4km
CHX-540/54	54KV	10A	۵۴۰KVA	کابل 45kV≤5km
CHX-1080/54	54KV	20A	1080KVA	کابل 45kV≤10km
نیاز ویژه می تواند توسط سفارش صورت گیرد.

3برای آزمایش در محل کابل XLPE 66KV

مدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	حداکثر کاربرد
CHX-160/80	80KV	2A	160KVA	کابل 66kV≤0.5km
CHX-320/80	80KV	4A	320KVA	کابل 66kV≤1km
CHX-640/80	80KV	8A	640KVA	کابل 66kV≤2km
CHX-960/80	80KV	12A	960KVA	کابل 66kV≤3km
CHX-1280/80	80KV	16A	1280KVA	کابل 66kV≤4km
CHX-1600/80	80KV	20A	1600KVA	کابل 66kV≤5km
CHX-3200/80	80KV	40A	3200KVA	کابل 66kV≤10km
CHX-9600/80	80KV	120A	9600KVA	کابل 66kV≤20km
نیاز ویژه می تواند توسط سفارش صورت گیرد.
