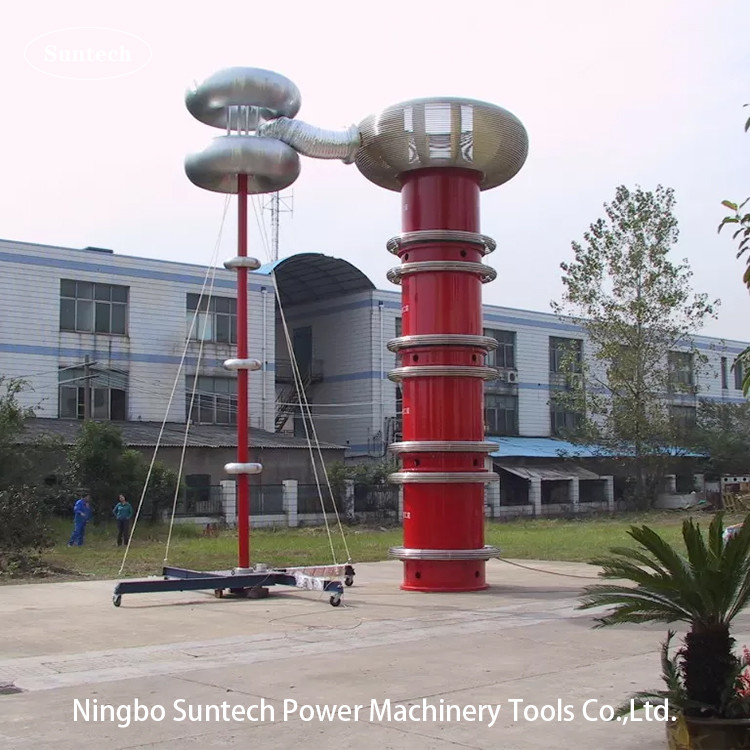

Name: مجموعه تست رزونانس سری 900kV 4500kVA با صفحه نمایش بزرگ
Brand: Ningbo Suntech Power
SKU: CHX ((f) 400kW-4500kVA/300kV؛900kV
Price: 142860 USD
Availability: InStock
Rating: 4.7 (129 reviews)

خانه محصولات تجهیزات آزمایش کابل های ولتاژ بالا

مجموعه تست رزونانس سری 900kV 4500kVA با صفحه نمایش بزرگ

جزئیات محصول:

محل منبع:	نینگبو، چین
نام تجاری:	Ningbo Suntech Power
گواهی:	ISO9001
شماره مدل:	CHX ((f) 400kW-4500kVA/300kV؛900kV

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
قیمت:	142860USD-428570USD
جزئیات بسته بندی:	جعبه چوبی
زمان تحویل:	6-12 ماهگی
شرایط پرداخت:	T/T، Western Union، MoneyGram
قابلیت ارائه:	ماه های ایستگاه

مخاطب

توضیحات محصول جزئیات

نام:	سیستم تست رزونانس سری	مشخصات:	400kW-4500kVA/300kV-900kV
حداکثر ظرفیت:	4500KVA	فرکانس تست:	20 هرتز 400 هرتز
ولتاژ خروجی نامی:	۹۰۰ کیلو ولت	توان خروجی نامی منبع تغذیه فرکانس متغیر:	400 کیلووات
ساعت عملیات:	60 دقیقه	وضوح فرکانس خروجی:	0.01 هرتز
ظرفیت تامین برق فرکانس متغیر:	۴۰۰ کیلو وات (نوع تقویت خطی فشار کش)	گواهینامه:	ISO9001
برجسته:	مجموعه آزمایش رزونانس 4500kVA,مجموعه تست رزونانت ولتاژ بالا AC , AC High Voltage Resonant Test Set

سیستم آزمایش رزونانس سری

1تجهیزات با الزامات آزمون مطابقت دارند

قادر به مقاومت در برابر آزمون ولتاژ AC برای تجهیزات اولیه با سطح ولتاژ 500kV و کمتر، ولتاژ آزمایش 900kV، جریان 5A، فرکانس آزمایش 30~300Hz، مقاومت در برابر آزمایش ولتاژ 60min
منبع برق فرکانس متغیر با ≥400kW بدون تخلیه جزئی، منبع برق فرکانس متغیر، فرکانس آزمایش فرکانس 30 ≈ 300 هرتز
ترانسفورماتور تحریک با 400kVA بدون ترانسفورماتور تحریک تخلیه جزئی مجهز است.
سازگاری با کابل 110kV/630mm2 2km، ظرفیت 0.188μF/km، ظرفیت بیش از 0.376μF، ولتاژ آزمایش 128kV، تحمل زمان ولتاژ 60min/phase
سازگاری با 220kV/630mm2 کابل برش متقابل 2km، ظرفیت 0.138μF/km، ظرفیت بیش از 0.276μF، ولتاژ آزمون 216kV، تحمل زمان ولتاژ 60min/phase؛
سازگاری با 110kV ترانسفورماتور اصلی نقطه خنثی مقاومت در برابر آزمون ولتاژ، حداکثر ظرفیت بیش از 0.025μF نیست، ولتاژ آزمایش ≤140kV، مقاومت در برابر زمان ولتاژ 1 ′′15min؛فرکانس آزمایش 45 ≈ 300 هرتز
سازگاری با 220kV ترانسفورماتور اصلی نقطه خنثی مقاومت در برابر آزمون ولتاژ، حداکثر ظرفیت بیش از 0.025μF نیست، ولتاژ آزمایش ≤160kV، مقاومت در برابر زمان ولتاژ 115min؛فرکانس آزمایش 45 ≈ 300 هرتز
سازگار با تجهیزات ایستگاه فرعی 110kV: CT، GIS، سوئیچ ها، قطع کننده های مدار، بوشینگ ها و غیره، حداکثر ظرفیت بیش از 0.03μF نیست، ولتاژ آزمایش ≤270kV است.و زمان ولتاژ مقاومت 1-15min است;
سازگاری با تجهیزات ایستگاه های فرعی 220kV: CT، GIS، سوئیچ ها، قطع کننده های مدار، بوشینگ ها و غیره، حداکثر ظرفیت بیش از 0.03μF نیست، ولتاژ آزمایش ≤495kV است.و زمان ولتاژ مقاومت 1 ~ 15 دقیقه است;

جدول رابطه استفاده از تجهیزات در طول آزمایش

شیء آزمایش ترکیبی تجهیزات		1500kVA/300kV/5A/200H رآکتور سه بخش	انتخاب خروجی ترانسفورماتور تحریک
AC مقاومت ولتاژ تست 500kV و زیر تجهیزات زیر ایستگاه، و غیره، ولتاژ آزمون 900kV است	ظرفیت بیش از 0.03μF نیست	استفاده از سه راکتور در سری	35kV
کابل 110kV/630mm2 2km، ولتاژ آزمایش 128kV	0.376μF	استفاده از سه راکتور موازی	5kV
کابل 220kV/630mm2 2km، ولتاژ آزمایش 216kV	0.276μF	استفاده از سه راکتور موازی	10kV
سازگار با 110kV ترانسفورماتور اصلی نقطه خنثی AC مقاومت در برابر آزمون ولتاژ، ولتاژ آزمایش 140kV	0.025μF	بخش واحد با استفاده از راکتور	5kV یا 10kV
سازگار با 220kV ترانسفورماتور اصلی نقطه خنثی AC مقاومت در برابر آزمون ولتاژ، ولتاژ تست 160kV	0.025μF	بخش واحد با استفاده از راکتور	5kV یا 10kV
سازگار با سطح ولتاژ 110kV GIS مقاومت در برابر تست ولتاژ، ولتاژ آزمایش 270kV	0.03μF	بخش واحد با استفاده از راکتور	10kV
سازگار با سطح ولتاژ 220kV GIS مقاومت در برابر تست ولتاژ، ولتاژ آزمایش 495kV	0.03μF	از دو رشته راکتور استفاده کنید	20kV

2پارامترهای فنی اصلی تجهیزات
شاخص های فنی سیستم
قدرت ورودی کار نامی: 380V±10٪ (سه فاز) ؛ 50Hz
قدرت خروجی نامی منبع برق فرکانس متغیر: 400kW
ظرفیت خروجی نامی: 4500kVA
ولتاژ خروجی نامی: 900kV
شماره فاز خروجی: تک فاز
محدوده تنظیم فرکانس: 20Hz 400Hz، هنگامی که فرکانس در محدوده تنظیم شده تنظیم می شود، ولتاژ خروجی ثابت است
رزولوشن فرکانس خروجی: 0.01Hz
عدم ثبات فرکانس خروجی: ≤0.05٪
شکل موج ولتاژ خروجی یک موج سینوس است: نرخ تحریف شکل موج ≤1.0%
زمان کار: 60 دقیقه کار مستمر تحت ظرفیت نامی
سطح عایق بندی: مقاومت در برابر ولتاژ برای 1 دقیقه کمتر از 1.1 برابر ولتاژ نامی
فاکتور کیفیت: Q>60 (f=30Hz)
ظرفیت منبع برق فرکانس متغیر: 400kW (توسعه دهنده خطی فشار)

3عملکردهای اصلی سیستم:
1) منبع تغذیه فرکانس متغیر یک مدار تقویت کننده قدرت خطی را اتخاذ می کند که دارای خروجی موج سینوس کامل و تحریف موج کم است
2) با تابع تنظیم تثبیت ولتاژ خودکار
3) امن و قابل اعتماد. انواع حفاظت در این دستگاه ادغام شده است، از جمله: حفاظت از تخلیه خرابی، ولتاژ بیش از حد، حفاظت از تنظیم بیش از حد، حفاظت از مدار کوتاه خروجی,حفاظت از بوت صفر، حفاظت از مدار تقویت کننده بازوی پل، حفاظت از منحنی قدرت و غیره. هنگامی که هر نوع محافظت ظاهر می شود،دستگاه بلافاصله ولتاژ خروجی آزمایش را مسدود می کند و منبع برق مدار اصلی را قطع می کند تا ایمنی پرسنل آزمایش را تضمین کند.، محصول مورد آزمایش و سیستم آزمایش
4) سیگنال اندازه گیری ولتاژ بالا توسط فیبر نوری منتقل می شود تا مدار ولتاژ بالا و ولتاژ پایین را کاملا جدا کند
5) دو حالت کنترل: اتوماتیک / دستی
6) صفحه نمایش کریستال مایع 320*240 نقطه ای و چند موش چرخشی رابط انسان-ماشین دوستانه را فراهم می کنند، کار و سیم کشی آسان و سریع و واقعاً "فقط به آن نگاه کنید"
7) نمایش ولتاژ، جریان و فرکانس همزمان
8) فرکانس خروجی به طور مداوم در محدوده 20-300Hz تنظیم می شود
9) ولتاژ خروجی به طور مداوم در محدوده 0 ~ 350V تنظیم می شود
10) با عملکرد تست ولتاژ مقاومت رزونانس
11) با عملکرد جستجوی فرکانس رزونانس اتوماتیک، چندین باند فرکانس خودکار فرکانس می تواند تنظیم شود

4عملکرد نمایش سیستم:
1) با یک صفحه نمایش بزرگ می تواند نشان دهد: ولتاژ خروجی، جریان خروجی، فرکانس، دمای محیط، دمای هوای خروجی، فرکانس متغیر منبع برق، شکل موج ولتاژ خروجی،تاریخ و زمان، زمان شمارش معکوس، اطلاعات مربوط به خطا و غیره؛
2) این تابع تنظیم پارامترهای آزمایش مانند ولتاژ و زمان آزمایش را دارد.

5سایر ویژگی های محصول:
1) تجهیزات پر از روغن در دستگاه روغن نریزند.
2) تمام پوسته های فلزی در دستگاه ضد زنگ و ضد خوردگی هستند و پوشش یکنواخت و زیبا است. اجزای اصلی دارای لوح نام فولاد ضد زنگ و نشانه های پایانی هستند.
3) دستگاه می تواند در داخل و خارج از خانه ذخیره، جمع و جدا شود؛ عملکرد حفاظت کامل است.از دستگاه در 1.1 برابر ولتاژ نامی و اگر نمونه جانبی ولتاژ بالا در طول آزمایش به زمین ضربه بزند،باعث آسیب شخصی نمی شود و تجهیزات آزمایش باعث فشار مکانیکی و حرارتی مضر نمی شوند.عملکرد الکتریکی آسیب دیده یا آسیب دیده است.
4) هر قسمت از تجهیزات دارای یک صفحه نام است که با استاندارد ملی مطابقت دارد، کلمات و نمادها روشن و پایدار هستند،و برچسب نام به وضوح قابل مشاهده است زمانی که تجهیزات در حال کار عادی هستند..
