Name: مجموعه آزمایش ولتاژ بالا AC برای کابل های بلند HV XLPE
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: CHX-9000KVA/150KV،300KV،450KV
Price: 285,715.00 USD
Availability: InStock

امکانات گالری توضیحات محصول درخواست نقل قول

امکانات

مشخصات

اصل تست: مدار رزونانت فرکانس متغیر

حداکثر ظرفیت: ۹۰۰۰KVA

فرکانس تست: 20 تا 300 هرتز

دقت تست: نه کمتر از 1.5٪

استاندارد تست: IEC 60060-1:2010；IEC 60840:2011 و IEC 62067:2011 برای کابل XLPE

استفاده: تست ولتاژ مقاومت AC

حداکثر ولتاژ: 150KV،300KV،450KV

چرخه کار: 60 منت

ویژه برای: تست در محل برای کابل طولانی HV XLPE و GIS

درخواست: خط ساخت و ساز

فاصله قوس دار: 350 میلی متر

ظرفیت شکستن: 10 کیلو آمپر

فاصله خزش: 500 میلی متر

رتبه بندی فعلی: 100A

فرکانس: 50-60 هرتز

قدرت مکانیکی: ≥10KN

OEM: در دسترس

محدوده دمای عملیاتی: -40 تا 85 درجه سانتی گراد

جریان رتبه بندی شده: 100A

ولتاژ نامی: 33 کیلو ولت

استانداردهای ایمنی: IEC60282-2

استاندارد: IEC 60282-1

ساختار: عمودی

نوع: فضای باز

برجسته کردن:

مجموعه تست ولتاژ بالا رزنانت AC,سیستم آزمایش رزونانس کابل HV XLPE,تست کننده کابل ولتاژ بالا 9000KVA

HV XLPE Cable Resonant Test System

9000KVA High Voltage Cable Tester

اطلاعات اولیه

محل منبع: نینگبو، چین

نام تجاری: Ningbo Suntech Power

گواهی: ISO9001

شماره مدل: CHX-9000KVA/150KV،300KV،450KV

پرداخت

جزئیات بسته بندی: کیف استاندارد چوبی بدون بخور را صادر کنید

زمان تحویل: 75 تا 90 روز کاری

شرایط پرداخت: L/C، T/T

قابلیت ارائه: 10 مجموعه / 3 ماه

گالری

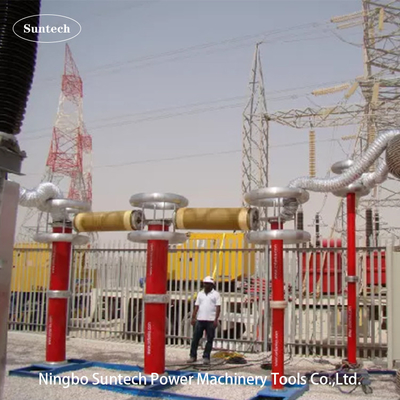

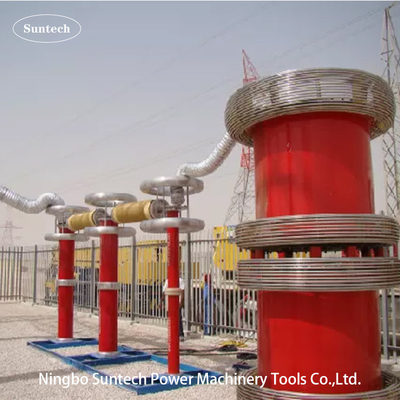

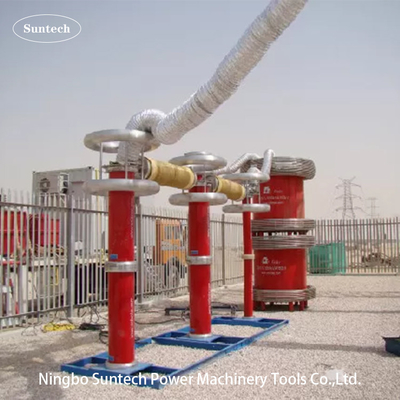

مجموعه آزمایش ولتاژ بالا AC برای کابل های بلند HV XLPE

توضیحات محصول

مجموعه تست ولتاژ مقاومتی با فرکانس متغیر برای کابل های بلند HV XLPE

I.تطبيق:

این مجموعه آزمایش مدل CHX-9000KVA/150KV،300KV،450KV برای آزمایش AC hpot در محل کابل XLPE با طول 132kV ~ 400KV و 362KV و زیر کلاس GIS در محل AC hypot با تکنولوژی مدار رزونانس فرکانس متغیر طراحی شده است.بالاترین ولتاژ آزمایش بیش از 150KV،300KV،450KV از طریق راکتور آزمایش سیلندر در موازی یا در سری اتصال است. فرکانس آزمایش می تواند از 20-300Hz باشد.چرخه کار بیش از 60 دقیقه نیست..

از طریق راکتور آزمون ماژولار به طور موازی یا در مجموعه استفاده می شود، مدل مجموعه آزمایش CHX-9000KVA/150KV،300KV،450KV همچنین می تواند آزمایش زیر AC hipot در محل انجام شود:

1.1 بیش از 150KV و 60A برای کابل های XLPE راه دور با حداکثر U₀=87KV

1.2 بیش از 300KV و 40A برای کابل های XLPE راه دور با حداکثر U₀=160KV

170KV و پایین تر از کلاس GIS

1.3 بیش از 450KV و 20A برای کابل های XLPE راه دور با حداکثر U₀=230KV

362KV و پایین تر از کلاس GIS

تا الان these designed test set can form many different serialized model according to different HV or UHV withstand test applications through test reactors in series or in parallel connection and number of configurations in each set، مدل مشابه می تواند بند 9 را ببیند.

II. اجزای اصلی

SN	نام اجزای	نوع و مشخصات	چه قدر؟	هر وزن	هر ابعاد
1	منبع برق فرکانس متغیر	FKVF-300kW/380V	1 قطعه	280 کيلوگرم	۷۵۰۷۰۰۱۲۰۰ میلی متر
2	ترانسفورماتور تحریک	CQSB ((J) 300kVA	1 قطعه	۳۰۰۰ کیلوگرم	۹۵۰۸۵۰۹۰۰ میلی متر
3	راکتور آزمایش رزونانس HV	CHX ((kf) - 3000kVA/150kV	سه تا	4500 کیلوگرم	D1200*H1250mm
4	تقسیم کننده ظرفیت	TRF-450kV/1000pF	1 مجموعه	275 کيلوگرم	D250*H2850mm
5	لوازم جانبی آزمایش ویژه		1 مجموعه

يادداشت:1خازن بار می تواند اختیاری باشد زمانی که خط بار کوچک تست می شود یا نیاز به بار آنالوگ برای کنترل فرکانس آزمایش دارد.

2راکتور آزمایش می تواند به 130KV، 150KV، 155KV، 200KV، 250KV، 300KV، 350KV، 400KV برای هر قطعه ولتاژ نامی بر اساس دامنه مختلف مورد آزمایش یا مشتری مورد نیاز تولید شود.جریان نامی هر رآکتور HV می تواند 1 ~ 5A باشد،10A ،15A ،20A ،25A ،30A

شکل اصول آزمون:
مجموعه آزمایش ولتاژ بالا AC برای کابل های بلند HV XLPE 0

VF: منبع برق فرکانس متغیر که بخش کنترل و اندازه گیری در مدار آزمایش است.

T: ترانسفورماتور هیجان که ولتاژ هیجان را برای راکتور آزمایش HV فراهم می کند
L: رآکتور آزمایش که در مدار LC رزنانس است و ولتاژ آزمایش را تولید می کند

Cx: تجهیزات آزمایش شده

MOA1: خاموش کننده رعد و برق بخش محافظ در ترانسفورماتور تحریک است
C1,C2: تقسیم کننده ولتاژ ((C1 بازوی ولتاژ بالا است،C2 بازوی ولتاژ پایین است)) که بخش اندازه گیری ولتاژ HV است

IV. داده های فنی عمومی:

حالت آزمایش سیستم: سرود سری با فرکانس متغیر
مدل سیستم: CHX-9000KVA/150KV،300KV،450KV
منبع برق ورودی: 380±10% ((سه فاز) ،50Hz/60Hz
تعداد راکتور آزمایش HV: 3 قطعه
ظرفیت خروجی نامی: 9000kVA
ولتاژ خروجی نامی: 150KV،300KV،450KV
حداکثر ولتاژ آزمایش: حداکثر 150KV،300KV،450KV
جریان خروجی نامی: 20A /قطعه واحد یا در سری؛60A در موازی
محدوده فرکانس: 20Hz تا 300Hz
شکل موج ولتاژ رزونانس خروجی: موج سینوس
THD شکل موج خروجی: ≤1%
سطح عایق بندی: کمتر از 1.1 بار و حفظ 1 دقیقه، طبیعی
چرخه کار: 60 دقیقه در حالت کار فعلی نامی
فاکتور کیفیت خود مجموعه آزمایش: Q≥60
افزایش دما: کمتر از 65K در حال حاضر 60 دقیقه کار نامی؛
سطح سر و صدا: بیش از 70B
ساختار راکتور: نوع غوطه ور شدن روغن، نوع سیلندر لوله اپوکسی

V. پنل اصلی نرم افزار اندازه گیری و کنترل به صورت زیر:

مجموعه آزمایش ولتاژ بالا AC برای کابل های بلند HV XLPE 1
توجه: این تصویر صفحه نمایش در تنظیم پارامتر آزمون گام از کنترل و اندازه گیری نرم افزار در منبع تغذیه VF است

VI. لوازم جانبی

جعبه لوازم جانبی برای ذخیره لوازم جانبی
کابل های ورودی منبع برق
کابل های خروجی منبع برق
کابل های خروجی ترانسفورماتور هیجان انگیز
کابل های زمین گیری سیستم
کابل های موازی راکتور
کابل های اندازه گیری HV (کابل های خروجی سیگنال تقسیم کننده ولتاژ)
کابل های خروجی HV ((ریاکتور برای تقسیم، تقسیم کننده برای شیء آزمایش)
پایه پشتیبان برای تقسیم کننده
حلقه کرونا برای راکتور آزمایش و تقسیم کننده
یک گزارش آزمایش نهایی، یک گواهی کیفیت، یک راهنمای کاربر و یک لیست بسته بندی ارائه می شود.

VII. سایر مدل های معمولی

1 مدل اختیاری برای آزمایش ولتاژ در محل کابل XLPE کلاس 132KV

مدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	حداکثر کاربرد
CHX-775KVA/155KV	155KV	5A	775KVA	کابل 132kV≤1km
CHX-1550KVA/155KV	155KV	10A	1550KVA	کابل 132kV≤2km
CHX-2325KVA/155KV	155KV	15A	2325KVA	کابل 132kV≤3km
CHX-3100KVA/155KV	155KV	20A	۳۱۰۰ کیلو وات	کابل 132kV≤4km
CHX-3875KVA/155KV	155KV	25A	3875KVA	کابل 132kV≤5km
CHX-7750KVA/155KV	155KV	50A	7750KVA	کابل 132kV≤10km
CHX-12400KVA/155KV	155KV	80A	12400KVA	کابل 132kV≤16km
CHX-15500KVA/155KV	155KV	100A	15500KVA	کابل 132kV≤20km
نیاز ویژه می تواند توسط سفارش صورت گیرد.

توجه: کلاس ولتاژ کابلی که مورد آزمایش قرار گرفته است ≤ 132kV، 0.25uF/km

2 مدل اختیاری برای آزمایش ولتاژ در محل کابل XLPE کلاس 230KV

مدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	حداکثر کاربرد
CHX-2020KVA/255KV	255KV	8A	2020KVA	کابل 220 ~ 230kV≤1km
CHX-4080KVA/255KV	255KV	16A	4080KVA	کابل 220~230kV≤2km
CHX-6120KVA/255KV	255KV	24A	۶۱۲۰ کیلو وات	کابل 220 ~ 230kV≤3km
CHX--8160KVA/255KV	255KV	32A	8160KVA	کابل 220~230kV≤4km
CHX--10200KVA/255KV	255KV	40A	10200KVA	کابل 220~230kV≤5km
CHX--20400KVA/255KV	255KV	80A	20400KVA	کابل 220~230kV≤10km
CHX--25500KVA/255KV	255KV	100A	25500KVA	کابل 220 ~ 275kV≤12.5km
نیاز ویژه می تواند توسط سفارش صورت گیرد.

توجه: کلاس ولتاژ کابلی که مورد آزمایش قرار گرفته است ≤ 230kV، 0.25uF/km

3 مدل اختیاری برای آزمایش ولتاژ در محل کابل XLPE کلاس 330KV

مدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	حداکثر کاربرد
CHX-3500KVA/350KV	۳۵۰ کیلوولت	10A	۳۵۰۰KVA	کابل 330kV≤1km
CHX-7000KVA/350KV	۳۵۰ کیلوولت	20A	۷۰۰۰ کیلو وات	کابل 330kV≤2km
CHX-10500KVA/350KV	۳۵۰ کیلوولت	30A	10500KVA	کابل 330kV≤3km
CHX-14000KVA/350KV	۳۵۰ کیلوولت	40A	14000KVA	کابل 330kV≤4km
CHX-21000KVA/350KV	۳۵۰ کیلوولت	60A	۲۱۰۰۰ کیلو وات	کابل 330kV≤5km
CHX-28000KVA/350KV	۳۵۰ کیلوولت	80A	28000KVA	کابل 330kV≤10km
نیاز ویژه می تواند توسط سفارش صورت گیرد.

توجه: کلاس ولتاژ کابل مورد آزمایش ≤ 330kV، 0.25uF/km

4 مدل دیگر اختیاری برای کابل XLPE بلند در محل مقاومت در برابر تست ولتاژ

مدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	درخواست (از 20 هرتز شروع می شود)
CHX-2600KVA/130KV	130KV	10A,20A	1300KVA	برای تو₀=64KV و زیر کابل
CHX-3000KVA/150KV	150KV	10A، 20A	3000KVA	برای تو₀=87KV و زیر کابل
CHX-10000KVA/250KV	250KV	20A، 40A	10000KVA	برای تو₀=127KV و زیر کابل
CHX-20000KVA/250KV	250KV	20A، 80A	20000KVA	برای تو₀=127KV و زیر کابل
CHX-21000KVA/350KV	۳۵۰ کیلوولت	20A، 60A	۲۱۰۰۰ کیلو وات	برای تو₀=230KV و زیر کابل
CHX-42000KVA/350KV	۳۵۰ کیلوولت	20A، 80A	42000KVA	برای تو₀=230KV و زیر کابل
نیاز ویژه می تواند توسط سفارش صورت گیرد.

توجه: ولتاژ آزمون کابل XLPE 1.7U در نظر گرفته شده است.₀

5 مدل اختیاری برای کابل های کلاس HV یا EHV و GISتست هیپوتریک AC در محل

ماُدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	درخواست (از 20 هرتز شروع می شود)
CHX-2600KVA/130KV,260KV	130KV,260KV	20A@130KV	2600KVA	برای تو₀= کابل 64KV برای GIS کلاس 72.5KV
		10A@260KV		برای تو₀=127KV کابل برای سیستم اطلاعات جغرافیایی طبقه 145KV
CHX-9000KVA/150KV،300KV	150KV، 300KV	60A@150KV	۹۰۰۰KVA	برای تو₀= کابل 87KV برای GIS کلاس 72.5KV
		30A@300KV		برای تو₀= 160KV کابل برای سیستم اطلاعات جغرافیایی طبقه 170KV
CHX-10000KVA/250KV،500KV	250KV،500KV	40A@250KV	10000KVA	برای تو₀=127KV کابل برای سیستم اطلاعات جغرافیایی طبقه 145KV
		20A@500KV		برای تو₀=290KV کابل برای GIS کلاس 362KV
CHX-20000KVA/250KV،500KV	250KV،500KV	80A@250KV	20000KVA	برای تو₀=127KV کابل برای سیستم اطلاعات جغرافیایی طبقه 145KV
		40A@500KV		برای تو₀=290KV کابل برای GIS کلاس 362KV
CHX-21000KVA/350KV،700KV	۳۵۰ کیلوولت، ۷۰۰ کیلوولت	60A@350KV	۲۱۰۰۰ کیلو وات	برای تو₀= کابل 190KV برای سیستم اطلاعات جغرافیایی طبقه 170KV
		30A@700KV		برای تو₀=290KV کابل برای GIS کلاس 550KV
نیاز ویژه می تواند توسط سفارش صورت گیرد.

VIII. جدول استاندارد آزمایش در محل از IEC 60840:2011 و IEC 62067:2011 برای کابل XLPE

مجموعه آزمایش ولتاژ بالا AC برای کابل های بلند HV XLPE 2

مجموعه آزمایش ولتاژ بالا AC برای کابل های بلند HV XLPE 3

IX. جدول استاندارد آزمایش عایق بندی در محل از IEC 62271-203:2011 برای HV GIS

مجموعه آزمایش ولتاژ بالا AC برای کابل های بلند HV XLPE 4
