سیستم تست رزونانت AC عمودی AC High Voltage Tester با فرکانس متغیر

مجموعه تست رزنانت AC، تجهیزات تست کابل ولتاژ بالا، مجموعه تست ولتاژ AC

I. کاربرد:

مجموعه تست رزونانت AC یک نوع تجهیزات آزمایش کابل ولتاژ بالا برای ولتاژ مقاومت اعمال شده است ، که می تواند به عنوان فرکانس متغیر و سیستم تست رزونانت induktance متغیر طبقه بندی شود.اولی با تنظیم فرکانس آزمایش به رزونانس تنظیم می شود و دومین با استندانس تنظیم پذیرحالت های تنظیم مختلف به یک هدف مشابه منجر می شوند، یعنی از طریق ورودی منبع برق با ظرفیت کوچک می توان ظرفیت خروجی بزرگ را بر روی شیء مورد آزمایش به دست آورد.

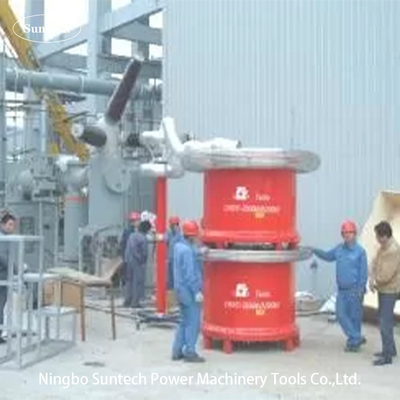

برای اجسام آزمایش ظرفیت بزرگ مانند کابل XLPE HV،بیشترین مشکل برای پذیرش فرکانس قدرت یا فرکانس قدرت نزدیک شدن به ولتاژ متناوب به عنوان آزمایش پذیرش برای کابل عایق XLPEبرای مثال، با توجه به یک کابل XLPE 630mm2، 110kV با ظرفیت 0.188uF / km، پارامتر آزمایش هر کابل 2.9MVA / 128kV / 22 است.7A اگر طول کابل 3 کیلومتر باشدسپس نتیجه گیری می شود که انجام آزمایش میدان به روش سنتی غیرممکن است. با این حال، در سیستم تست رزونانس فرکانس متغیر، با کاهش فرکانس آزمایش در یک طرف،و با فاکتور کیفیت بالا (Q) از طرف دیگر، ظرفیت مورد نیاز منبع برق ورودی 1/Q از قدرت آزمایش است، بنابراین کاهش چشمگیری در حجم و وزن تجهیزات آزمایش در دسترس است، ایده آل برای آزمایش میدان.

شرکت Fanke دارای سال های بسیاری از تجربه تولید در این نوع از تجهیزات آزمایش، انواع سفارشی از چنین تجهیزات با توجه بهنیازهای آزمایش مشتریان مختلف، از جمله خدمات OEM، اجزای مجموعه نیز می توانند به صورت جداگانه سفارش داده شوند.

II. اجزای اصلی مجموعه تست رزونانت AC با فرکانس متغیر

1. ترانسفورماتور عایق

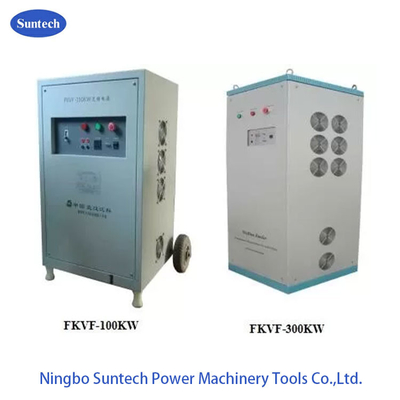

2منبع برق فرکانس متغیر

3. ترانسفورماتور تحرک

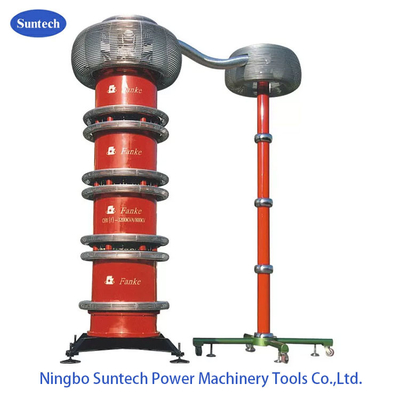

4گروه رآکتورهای آزمایش HV(تجلی دهنده رژاندن)

5جدا کننده ولتاژ

6قسمت اختیاری

6.1 خازن بار

6.2 هندوکتور خنک کننده HV
