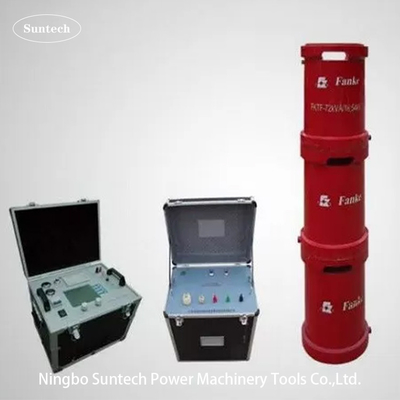

تجهیزات آزمایشی کابل ولتاژ بالا قابل حمل، وزن کم کابلهای MV

جزئیات محصول:

محل منبع:	نینگبو، چین
نام تجاری:	Ningbo Suntech Power
گواهی:	ISO9001
شماره مدل:	سری FKTF

پرداخت:

مقدار حداقل تعداد سفارش:	یک واحد
قیمت:	Negotiable
جزئیات بسته بندی:	کیف استاندارد چوبی بدون بخور را صادر کنید
زمان تحویل:	25 تا 30 روز کاری
شرایط پرداخت:	T/T
قابلیت ارائه:	10 واحد / 1 ماه

مخاطب

توضیحات محصول جزئیات

اصل تست:	مدار رزونانت فرکانس متغیر	مورد آزمون:	تست ولتاژ مقاومت متناوب زیر 108 کیلو ولت
حداکثر ظرفیت:	OEM	حداکثر ولتاژ:	OEM
ویژگی طراحی:	نوع قابل حمل	جزء:	منبع تغذیه V/F، ترانسفورماتور تحریک، راکتور تست مدولار فندکی، و تقسیم کننده ولتاژ
فرکانس تست:	30 تا 300 هرتز	چرخه کار:	60 منت
شیء آزمایشی:	کابل 35KV ، کابل 10KV ، زیر ایستگاه برق 35KV	استاندارد تست:	IEC 60060-1:2010；IEC 62271-203：2011 برای GIS، IEC 60840:2011 برای کابل XLPE.
برجسته:	تست کننده کابل ولتاژ بالا قابل حمل 300 هز,تست کننده کابل های MV سبک , Lightweight MV Cable Tester

مجموعه تست ولتاژ مقاومت با فرکانس متغیر قابل حمل برای آزمایش کابل های MV و زیر ایستگاه های برق

استفاده از محصول:

دستگاه آزمایش رزونانس فرکانس متغیر قابل حمل FKTF عمدتاً برای آزمایش ولتاژ متناوب برای تجهیزات الکتریکی و سیستم های الکتریکی زیر 110kv است.راکتورها و ترانسفورماتورهای هیجان استفاده می شود پر کردن رزین اپوکسی نوع خشک، اندازه کوچک و وزن سبک مناسب برای حرکت میدان، مجموعه یا ترکیب موازی در دسترس است که می تواند نیازهای آزمایش نه تنها از ترانسفورماتور، GIS، شکاف،محرک متقابل و بشینگ اما همچنین کابل کمتر از 110kv

II. مقوله های قابل استفاده

کابل XLPE 10kv،35kv،110kv
GIS،برگر،برگر متقابل،ترانسفورماتور کمتر از 110kV
ژنراتورها و موتورهای کوچک و متوسط

III. اجزای اصلی

منبع برق فرکانس متغیر
یک ترانسفورماتور تحریک،
رآکتورهای استحکام ثابت،
تقسیم کننده ولتاژ ظرفیت

IV. ویژگی های اصلی

طراحی قابل حمل، کمتر از 50 کیلوگرم برای هر جزء، مناسب برای تست مقاومت در ولتاژ میدان
ساختار ماژولار مورد استفاده توسط راکتور، راحت و انعطاف پذیر
فرکانس آزمایش: 30 ¢ 300Hz
شکل موج خروجی موج سینوس است، فاکتور انحراف شکل موج ≤ 1٪
تسهیل برای سیم کشی و کار
درجه بالایی از اتوماسیون آزمایش، منبع برق هوشمند فرکانس متغیر، ثبات خوب، عملکرد حفاظت کامل
عملکرد پرس و جو داده ها می تواند از داده های آزمایش گذشته پرس و جو شود

VI. داده های فنی عمومی

ظرفیت نامی: OEM
قدرت ورودی: ولتاژ سه فاز 380V، فرکانس 50Hz
ولتاژ نامی: 18KV، 27KV، 54KV، 50KV، 80KV، 100KV هر کدام برای سفارش
جریان نامی: OEM
فرکانس کاری: 30 تا 300 هرتز
شکل موج خروجی دستگاه: موج سینوس
نرخ تحریف شکل موج: نرخ تحریف شکل موج ولتاژ خروجی ≤ 1٪
زمان کار: 60 دقیقه بدون وقفه تحت بار نامی مجاز؛ فشار بیش از حد 1.1 برابر 1 دقیقه
افزایش دمای: افزایش دمای ≤65K پس از کار مستمر برای 60 دقیقه تحت بار نامی
فاکتور کیفیت: خود دستگاه Q≥30 (f=45Hz)
عملکرد حفاظت: حفاظت از برق بیش از حد، ولتاژ بیش از حد و فلش اوور محصول آزمایش شده برای محصول آزمایش شده (برای جزئیات، بخش منبع تغذیه فرکانس متغیر را ببینید).
دقت اندازه گیری: ارزش موثر سیستم 1.5;

V. اجزای اصلی: ((FKTF-108KVA/27KV، 54KV، 108KV مجموعه آزمایش برای مثال)

SN	نام اجزای	نوع و مشخصات	چه قدر؟	هر وزن	هر ابعاد
1	قدرت فرکانس متغیر	FKVF-5kW/380V	1 قطعه	35 کيلوگرم	۴۵۰۴۵۰۵۰۰ میلی متر
2	ترانسفورماتور تحریک	CQSB ((J) 5kVA/1.25KV,5KV	1 قطعه	35 کيلوگرم	۴۵۰۳۵۰۴۵۰ میلی متر
3	راکتور آزمایش رزونانس HV	CHX ((kf) -27kVA/27kV	چهار تا	42 کيلوگرم	D350*H400mm
4	تقسیم کننده ظرفیت	TRF-110kV/1000pF	1 مجموعه	10 کیلوگرم	D150*H850mm
5	لوازم جانبی آزمایش ویژه		1 مجموعه

VI. ارتباط با اصل آزمون:
Portable High Voltage Cable Testing Equipment For MV Cable Testing Light Weight 0

VF: منبع برق فرکانس متغیر T: ترانسفورماتور تحریک
L: راکتور آزمایش Cx: تجهیزات آزمایش شده MOA1: گیرنده رعد
C1,C2: تقسیم کننده ولتاژ ((C1 بازوی ولتاژ بالا است،C2 بازوی ولتاژ پایین است))

پانل اصلی نرم افزار اندازه گیری و کنترل:
Portable High Voltage Cable Testing Equipment For MV Cable Testing Light Weight 1
توجه: این پنل نرم افزار قبل از شروع تست برای تنظیم پارامتر است

VIII. لوازم جانبی

جعبه لوازم جانبی برای ذخیره لوازم جانبی
کابل های ورودی منبع برق
کابل های خروجی منبع برق
کابل های خروجی ترانسفورماتور هیجان انگیز
کابل های زمین گیری سیستم
کابل های موازی راکتور
کابل های اندازه گیری HV (کابل های خروجی سیگنال تقسیم کننده ولتاژ)
کابل های خروجی HV ((ریاکتور برای تقسیم، تقسیم کننده برای شیء آزمایش)
یک گزارش آزمایش نهایی، یک گواهی کیفیت، یک راهنمای کاربر و یک لیست بسته بندی ارائه می شود.

IX. سایر مدل های اختیاری

1برای تست GIS در محل

مدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	درخواست (از 45 هرتز شروع می شود)
CHX-135KVA/135KV	27KV*5	1A	135KVA	برای 72.5KV و کمتر از GIS
CHX-270KVA/135KV	27KV*5	1A	135KVA	برای 72.5KV و کمتر از GIS
CHX-216KVA/216KV	27KV*8	1A	۲۱۶ کیلو وات	برای برق 123KV و پایین تر از GIS
CHX-270KVA/270KV	27KV*10	1A	270KVA	برای 145KV و کمتر از GIS
CHX-275KVA/275KV	۲۷۵ کیلو ولت	2A	۲۷۵ کیلو وات	برای GIS 170KV و کمتر
نیاز ویژه می تواند توسط سفارش صورت گیرد.

2برای آزمایش کابل 45KV XLPE در محل

مدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	حداکثر کاربرد
CHX-108/54	54KV	2A	108KVA	کابل 45kV≤1km
CHX-216/54	54KV	4A	۲۱۶ کیلو وات	کابل 45kV≤2km
CHX-324/54	54KV	6A	324KVA	کابل 45kV≤3km
CHX-432/54	54KV	8A	432KVA	کابل 45kV≤4km
CHX-540/54	54KV	10A	۵۴۰KVA	کابل 45kV≤5km
CHX-1080/54	54KV	20A	1080KVA	کابل 45kV≤10km
نیاز ویژه می تواند توسط سفارش صورت گیرد.

3برای آزمایش در محل کابل XLPE 66KV

مدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	حداکثر کاربرد
CHX-160/80	80KV	2A	160KVA	کابل 66kV≤0.5km
CHX-320/80	80KV	4A	320KVA	کابل 66kV≤1km
CHX-640/80	80KV	8A	640KVA	کابل 66kV≤2km
CHX-960/80	80KV	12A	960KVA	کابل 66kV≤3km
CHX-1280/80	80KV	16A	1280KVA	کابل 66kV≤4km
CHX-1600/80	80KV	20A	1600KVA	کابل 66kV≤5km
CHX-3200/80	80KV	40A	3200KVA	کابل 66kV≤10km
CHX-9600/80	80KV	120A	9600KVA	کابل 66kV≤20km
نیاز ویژه می تواند توسط سفارش صورت گیرد.
