خانه /محصولات/تجهیزات آزمایش کابل های ولتاژ بالا/تجهیزات آزمایش کابل ولتاژ بالا با فرکانس بسیار پایین

تجهیزات آزمایش کابل ولتاژ بالا با فرکانس بسیار پایین

یک واحد
MOQ
negotiable
قیمت
تجهیزات آزمایش کابل ولتاژ بالا با فرکانس بسیار پایین
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
اصل تست: فرکانس بسیار پایین
استفاده: تست ولتاژ مقاومت AC
شیء آزمایشی: کابل و ژنراتور 35 کیلو ولت و زیر
جزء: کنترل کننده، تقویت کننده HV، بار خازن جبرانی
فرکانس تست: 0.1 هرتز، 0.05 هرتز، 0.02 هرتز
حداکثر ولتاژ آزمایش: 0 تا 80KV
دقت: ± (3٪ از مقیاس کامل +0.5 KV)
مکس، دارم کار ميکنم: 60 دقیقه
برجسته کردن:

شناسه کابل فرکانس پایین 80KV,تجهیزات آزمایش کابل ولتاژ بالا 0.02Hz,تست کننده کابل Vlf

,

High Voltage Cable Testing Equipment 0.02Hz

,

Vlf Cable Tester
اطلاعات اولیه
محل منبع: نینگبو، چین
نام تجاری: Ningbo Suntech Power
گواهی: ISO9001
شماره مدل: VLF-80KV/0.1Hz
پرداخت
جزئیات بسته بندی: کیف استاندارد چوبی بدون بخور را صادر کنید
زمان تحویل: 15-20 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: 20 ست در ماه
توضیحات محصول
توضیحات دقیق محصول
اصول آزمون: فرکانس بسیار پایین استفاده: آزمون ولتاژ مقاومت AC
هدف آزمون: کابل و ژنراتور 35KV و کمتر جزء: کنترل کننده، تقویت کننده HV، بار سازنده تعویض
فرکانس آزمایش: 0.1 هرتز، 0.05 هرتز، 0.02 هرتز حداکثر ولتاژ تست: 0 تا 80KV
دقت: ± (3٪ از مقیاس کامل +0.5 KV) مکس کار کردن: 60 دقیقه
نور بالا:

آشکارساز کابل زیرزمینی

,

شناسه کابل ولتاژ بالا




تجهیزات تست کابل های ولتاژ بالا و فرکانس بسیار پایین، تجهیزات تست پذیرش، تست کننده کابل های VLF



I. کاربرد:



مدل VLF-80KV/0.1Hz طراحی شده است برای انجام تست ولتاژ در محل با تکنولوژی فرکانس بسیار پایین برایقدرتgژنراتورها یا35KV و زیر کابل برق XLPE. در مقایسه با مجموعه آزمایش Hipot در فرکانس اصلی قدرت، VLF HV Test Set فقط به ظرفیت قدرت آزمایش بسیار کوچک ((در تئوری حدود 1/500) نیاز دارد.اندازه و وزنش هم خيلي کم شدهبه خصوص ظاهر نظارت می تواند ژنراتور عایق کشف پدیده های غیرطبیعی مانند کرونا سطح، تخلیه و غیره.

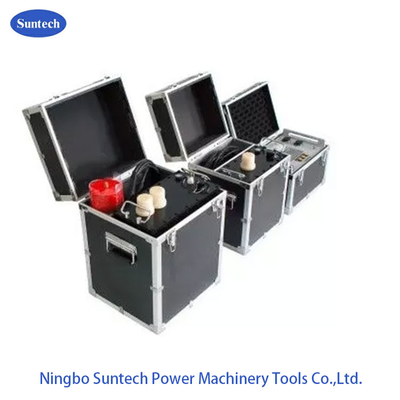

مجموعه آزمایش شامل یک جعبه کنترل، دو تقویت کننده HV، یک خازن جبران و یک میله تخلیه است. بر اساس تبدیل فرکانس الکترونیکی و فناوری کنترل شده توسط میکرو پروسسور،عملکرد خیلی خوبی داره.



افزایش ولتاژ بدون بار و یا اتصال با بار مقاومت ممنوع است. اگر ظرفیت نمونه کمتر از 0.05uF باشد، شکل موج خروجی مجموعه آزمایش بد خواهد بود. برای عملکرد بهتر،خازن اختیاری برای اتصال لازم است.



تا حالا، مجموعه تست طراحی شدهمدل مختلف سریالیبا توجه به برنامه های مختلف تست مقاومت از طریق HV تقویت کننده تعداد پیکربندی در هر مجموعه، مدل مشابه می توانید مدل های معمولی دیگر را در بند زیر ببینید.

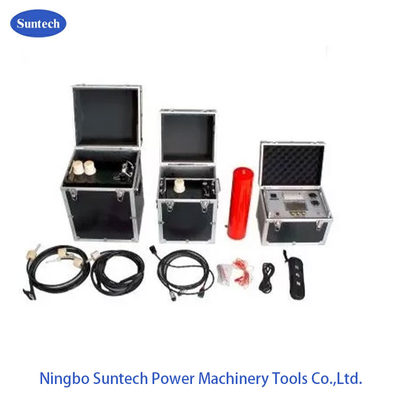

فهرست لوازم مورد نیاز این مدل:



Sn توضیحات

مقدار


1 واحد اندازه گیری و کنترل VLF 1 واحد



2

 تقویت کننده 50KV HV 1 واحد
تقویت کننده 30KV HV 1 واحد
3 میله تخلیه 1 واحد
4 خازن بار، 0.04μF 1 واحد
5 کابل های آزمایش HV/پیوند 1 مجموعه
6 کابل زمین 1 واحد
7 20A فیوز 5 واحد
8 کاغذ چاپی 2 واحد
9 راهنما 1 واحد
10 گزارش آزمایش کارخانه 1 واحد





III. ویژگی محصول:

  1. تبدیل فرکانس الکترونیک
  2. کنترل شده توسط میکروپروسسر
  3. دو تقویت کننده HV، خروجی 90KV در سری؛ یا 40KV/50KV برای یک واحد
  4. صفحه نمایش LCD بزرگ
  5. خروجی امواج سینوس
  6. حفاظت از ولتاژ بالا، زمان عمل کمتر از 20ms است
  7. حفاظت از جریان بیش از حد برای هر دو طرف ورودی و خروجی، زمان عمل کمتر از 20ms است
  8. نمونه گیری در سمت ولتاژ بالا به طور مستقیم صورت جریان خروجی / ولتاژ موج
  9. مقاومت محدود کننده جریان HV در داخل
  10. مایکرو پرینتر در داخل
  11. ولتاژ خروجی تحت تأثیر جریان ظرفیت در طول آزمایش قرار نخواهد گرفت زیرا طراحی بازخورد منفی حلقه بسته


۶- مدل اختیاری و محدوده آزمایش:



مدل ولتاژ اوج محدوده اندازه گیری وزن محدوده اشیاء آزمایش
VLF-30 30KV 0.1Hz،≤1.1μF

کنترل کننده: 4 kg

تقویت کننده: 25 کیلوگرم

اندازه: L*W*H

323*174*323

ولتاژ 10KV و کمتر

کابل، ژنراتور
0.05Hz،≤2.2μF
0.02 هرتز،≤5.5μF
VLF-50 50KV 0.1Hz،≤1.1μF

کنترل کننده: 6 کیلو

تقویت کننده: 45 کیلوگرم

اندازه: L*W*H

357*210*365

15.75KV و زیر ولتاژ

کابل، ژنراتور
0.05Hz،≤2.2μF
0.02 هرتز،≤5.5μF
VLF-60 60KV 0.1Hz،≤1.1μF

کنترل کننده: 6 کیلو

تقویت کننده: 50 کیلوگرم

اندازه: L*W*H

۳۵۷*۲۲۰*۳۷۰

18KV و زیر ولتاژ

کابل، ژنراتور
0.05Hz،≤2.2μF
0.02 هرتز،≤5.5μF
VLF- 80 80KV 0.1Hz،≤1.1μF

کنترل کننده: 8 kg

تقویت کننده: 90 کیلوگرم

اندازه: L*W*H

357*240*390

ولتاژ 35KV و کمتر

کابل، ژنراتور






















































V.شکل اتصال تست



1برای کابل XLPE تحت ولتاژ آزمون 80KV

Very Low Frequency High Voltage Cable Testing Equipment , Vlf Cable Testing Equipment 0



2برای استاتور ژنراتور زیر ولتاژ آزمون 50KV
Very Low Frequency High Voltage Cable Testing Equipment , Vlf Cable Testing Equipment 1



VI.انتخاب مدل آزمون



1برای تست کابل

فرمول ولتاژ اوج آزمایش: Umax=3U0,

U0=ولتاژ اسمی تک فازی کابل

زمان تست: 60 دقیقه



2برای استاتور ژنراتور

Uآزمون=1.414*βKU0,

Uآزمون---- ولتاژ آزمون اوج 0.1 هرتز (kV)

فاکتور معادل ولتاژ β------- 0.1 هرتز و 50 هرتز، معمولاً 12;

K------ معمولاً 1.3 به 15، معمولاً 15;

Uo----- ولتاژ نامی ولتاژ ژنراتور استاتور (kV):
