محل منبع: | نینگبو، چین |
نام تجاری: | Ningbo Suntech Power |
گواهی: | ISO9001 |
شماره مدل: | S180 |
مقدار حداقل تعداد سفارش: | یک واحد |
---|---|
قیمت: | Negotiable |
جزئیات بسته بندی: | کیف استاندارد چوبی بدون بخور را صادر کنید |
زمان تحویل: | 10-15 روز کاری |
شرایط پرداخت: | T/T |
قابلیت ارائه: | 10 ست / ماه |
نام محصول: | تستر شناسایی کابل بدون برق | کاربرد: | شناسایی توالی فاز کابل ولتاژ بالا |
---|---|---|---|
برجسته: | تستر شناسایی کابل بدون برق,دستگاه تست ولتاژ بالا ISO9001,اندازه گیری توالی فاز کابل,High Voltage Testing Machine ISO9001,Cable Phase Sequence Meter |
تست کننده شناسایی کابل بدون برق ، شناسه کابل ، شناسایی توالی فاز کابل ولتاژ بالا
I. معرفی محصول

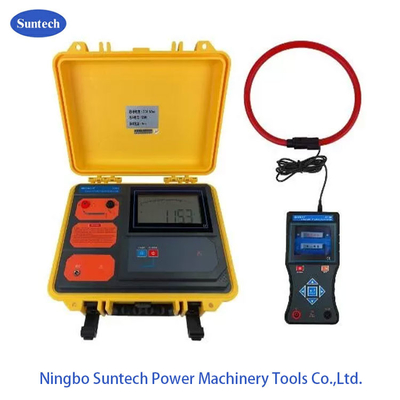

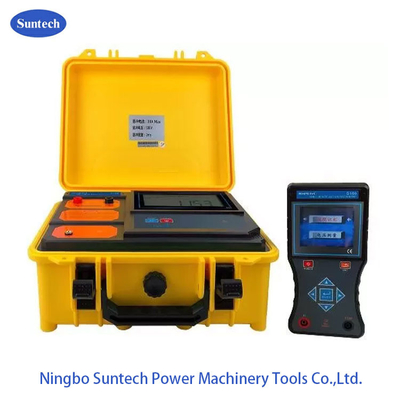

شناسه کابل S180 برای مهندسان کابل برق و کارگران کابل برای حل مشکلات فنی با شناسایی کابل طراحی شده است.کاربر می تواند به دقت شناسایی یکی از کابل های هدف از کابل های متعدد از طریق ابزار، و جلوگیری از تصادفی کنده شدن کابل فعال و ایجاد حوادث جدی.شناسایی کابل با کار در هر دو سر کابل آغاز می شود و باید اطمینان حاصل شود که شماره های دوگانه در هر دو سر کابل دقیق هستندمهم نیست که حافظه کارکنان ساحلی چقدر قابل اعتماد است، این جایگزین شناسایی ابزارهای حرفه ای نیست.این محصول فقط برای شناسایی سیم های خاموش شده در محل مناسب است.. اتصال شناسه کابل به کابل برق در حال اجرا به شدت ممنوع است! این ابزار شامل یک فرستنده، یک گیرنده و یک کلیمپ جریان انعطاف پذیر است.
فرستنده از اصل جریان پالس برای تزریق سیگنال جریان پالس در هسته کابل استفاده می کند.این جریان ایجاد یک میدان الکترومغناطیسی در اطراف کابل هدف برای تشخیص و شناسایی توسط گیرنده و کلیمپ فعلی انعطاف پذیراز آنجا که جریان جهت دار است، تشخیص نیز جهت دار است. فرستنده یک طراحی جعبه ابزار ویژه یکپارچه را اتخاذ می کند، با استفاده از پلاستیک پلی پروپیلن به عنوان مواد اولیه،اضافه کردن یک پرکننده کامپوزیت جدید به یک قالب تزریقی، که دارای تراکم کوچک، قدرت، سفتی، سختی، مقاومت در برابر لباس، مقاومت در برابر گرما و عملکرد عایق است. کابینت می تواند فشار حدود 200 کیلوگرم را تحمل کند،و میزبان LCD بزرگ نشان می دهد قدرت باتری باقی مانده در زمان واقعی، و نور پس زمینه سفید و سیگنال پویا سیگنال فرستنده در یک نگاه روشن است.
گیرنده یک دستگاه دستی با یک صفحه نمایش LCD رنگ 3.5 اینچی است که به طور پویا اطلاعات مربوطه فعلی را نمایش می دهد.تشخیص و شناسایی خودکار کابل هدف در زمان واقعیبا عملکرد تشخیص ولتاژ AC، محدوده AC 0.01V ~ 600V (50Hz / 60Hz).
The flexible current clamp is a Rockwell coil with excellent transient tracking capability to quickly identify the pulse current generated by the transmitter for thick cables or irregularly shaped conductorsقطر داخلی فک حدود 200 میلی متر است و کابل φ200 میلی متر یا کمتر می تواند قفل شود. لازم نیست که خط مورد آزمایش را قطع کنید، اندازه گیری بدون تماس، ایمن و سریع.
توجه ویژه: با توجه به اصل طراحی این ابزار، شناسه کابل محدود به کابل است که کابل هدف آن قطع برق است.لطفا قبل از استفاده تایید کنید که کابل هدف متعلق به این محدوده استبرای شناسایی، شما باید از فرستنده و گیرنده دستی ابزار استفاده کنید.
۲. اصل محصول
III. ویژگی های فنی
1.شرایط مرجع و شرایط کار
محتوای | شرایط معیار | شرایط کار |
دمای محیط | 23°C±1°C | -10°C-40°C |
محیط زیست مرطوب | ۴۰% ۶۰% | <80٪ |
فرکانس ولتاژ اندازه گیری شده | 50 هرتز±1 هرتز | 10 هرتز 1000 هرتز |
ولتاژ کار گیرنده
|
7.4V±0.5V | 7.4V±1V |
ولتاژ کار فرستنده | 11.1V±0.7V | 11.1V±1.5V |
میدان الکتریکی خارجی، میدان مغناطیسی | باید از آن اجتناب کرد | |
موقعیت کابل مورد آزمایش | کابل زیر آزمایش در مرکز هندسی تقریبی فک است |
2مشخصات فرستنده
وظایف | تولید سیگنال پالس فعلی؛ نشان دادن ولتاژ باتری باقی مانده |
منبع برق | باتری لیتیوم شارژ پذیر 12.6V DC با ظرفیت بزرگ، رابط شارژ DC، به طور کامل برای حدود 8 ساعت کار مداوم شارژ می شود |
حالت نمایش | صفحه LCD بزرگ نشان می دهد که ولتاژ باتری باقی مانده، روشنایی سفید |
ولتاژ پالس | 500 ولت |
جریان پالس | حداکثر 30A (با توجه به ارزش مقاومت حلقه) |
فرکانس نبض |
40 بار در دقیقه
|
عرض پالس | 2ms |
طول خط آزمایش | 3 متر |
دمای کار | -25°C تا 60°C |
وضعیت نگهداری | -20°C~50°C،≤95٪RH، بدون تهویه |
ابعاد | 320mm × 275mm × 145mm |
وزن | 2.5 کیلو |
قدرت باتری | به باتری یادآوری کنید زمانی که ولتاژ باتری کمتر از 9.5V است |
عایق بندی | ≥100MΩ بین خط ابزار و پوشش پوشش |
استاندارد را اتخاذ می کند | IEC61010-1 CAT III 600V،IEC61010-031,IEC61326 |
3مشخصات گیرنده
استفاده | تشخیص سیگنال پالس فعلی؛ اندازه گیری ولتاژ AC |
منبع برق | باتری لیتیوم قابل شارژ 7.4V DC با ظرفیت بزرگ، رابط شارژ USB، به طور کامل برای حدود 8 ساعت کار مداوم شارژ می شود |
جریان نامی | حدود 180mA حداکثر |
حالت نمایش | 3صفحه نمایش ال سی دی رنگی واقعی 5 اینچ، قدرت سیگنال نمایش پویا |
ابعاد | دستگاه میزبان: 207mm × 101mm × 45mm |
کلیمپ جریان انعطاف پذیر: قطر سیم حدود 12.5mm است | |
قطر داخلی کویل از کلیمپ جریان انعطاف پذیر | φ200mm |
طول خط
|
طول سیم پیچ انعطاف پذیر: 2m |
طول قلم نمودار آزمون ولتاژ: 1 متر (یک قلم برای هر رنگ سیاه و قرمز) | |
محدوده شناسایی | کویل می تواند سیگنال پالس را با مقاومت حلقه 0 Ω تا 2 kΩ تشخیص دهد. |
محدوده تست ولتاژ | AC 0.01V 600V ((50Hz/60Hz) |
دقت آزمایش ولتاژ | ±1%±1dgt |
میزان تشخیص | حدود 1 ثانیه در هر زمان |
اصلاح سود | سطح 5، کلید های تیر چپ و راست را برای تنظیم بزرگنمایی سیگنال فشار دهید |
روشنایی LCD | کلید های تیر بالا و پایین را فشار دهید تا روشنایی روشنایی LCD را تنظیم کنید |
خاموش شدن اتوماتیک | پس از حدود 15 دقیقه برق، این شمارنده به طور خودکار خاموش می شود تا مصرف باتری را کاهش دهد. |
ولتاژ باتری | هنگامی که ولتاژ باتری کمتر از 6.5V باشد، ولتاژ باتری کم است و نماد برای یادآوری شارژ باتری نمایش داده می شود. |
دمای کار و رطوبت | -10 °C ~ 40 °C؛ کمتر از 80٪ Rh |
دمای ذخیره و رطوبت | -10°C-60°C؛ کمتر از 70٪ Rh |
وزن | دستگاه میزبان:370g ((با باتری) |
کلیمپ فعلی: 172g | |
عایق بندی | ≥100MΩ بین خط ابزار و پوشش پوشش |
استاندارد را اتخاذ می کند | IEC61010-1 CAT III 600V،IEC61010-031,IEC61326 |

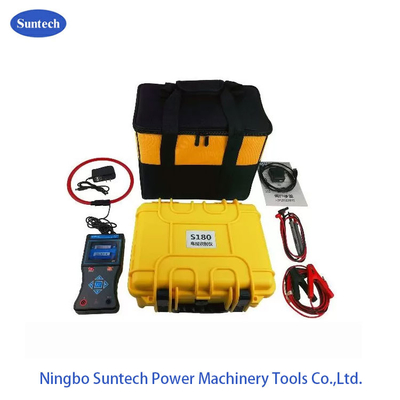

IV. ترکیب
فرستنده 1 مجموعه
حسگر گیرنده 1 مجموعه
مجموعه ابزار 1
خط آزمایش 2 عدد (قرمز و سیاه)
کلیمپ جریان انعطاف پذیر 1 عدد
شارژر 9 ولت USB، کابل شارژ 1 مجموعه
12شارژر 6 ولت 1 عدد
7.4V باتری لیتیوم گروه 1 (در داخل تست کننده)
11.1V باتری لیتیوم گروه 1 (در داخل تست کننده)
راهنما، کارت گارانتی، گواهی 1 مجموعه
