محل منبع: | نینگبو، چین |
نام تجاری: | Ningbo Suntech Power |
گواهی: | ISO9001 |
شماره مدل: | MS6818 |
مقدار حداقل تعداد سفارش: | یک واحد |
---|---|
قیمت: | Negotiable |
جزئیات بسته بندی: | کیف استاندارد چوبی بدون بخور را صادر کنید |
زمان تحویل: | 10 روز کاری |
شرایط پرداخت: | T/T |
قابلیت ارائه: | 10 واحد در ماه |
استفاده: | دتکتور کابل زیرزمینی، تشخیص خط خط کابل | ||
---|---|---|---|
برجسته: | ردیاب سیم زیرزمینی اتوماتیک,دتکتور کابل زیرزمینی با ولتاژ بالا,ردیاب سیم با فرستنده,High Voltage Underground Cable Detector,Wire Tracer With Transmitter |
دستگاه کشف کابل زیرزمینی، دستگاه آزمایش خطا مدار کوتاه کابل، دستگاه ردیابی سیم پیشرفته
I. معرفی محصول
تکنسین های برق اغلب با نیاز به ردیابی کابل ها یا سیم کشی مواجه می شوند و اغلب نیاز به تعیین اینکه کدام فیوز به یک مدار خاص متصل است.لوله های گرمایش یا کابل های زیرزمینی-دتاکتور کابل می تونه کمک کاربر باشه.

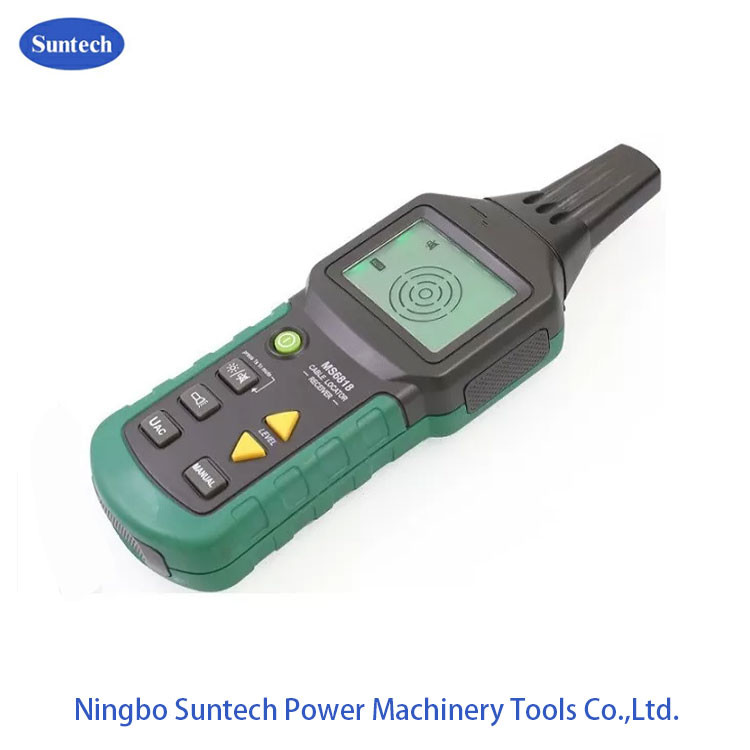

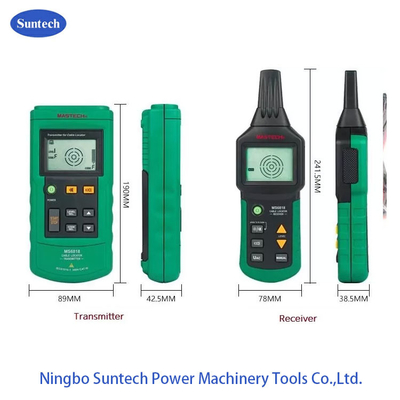

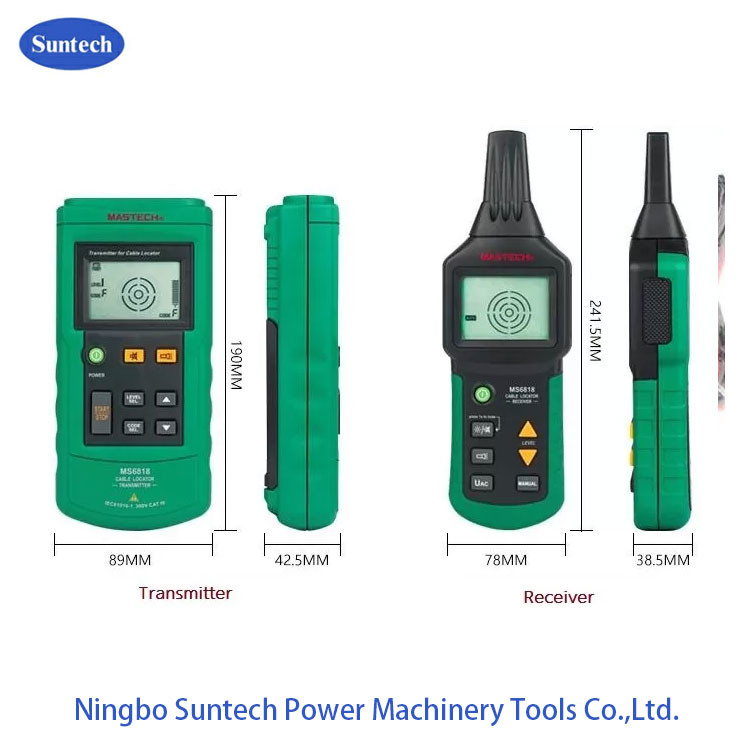

تست کننده MS6818 شامل یک فرستنده سیگنال و یک گیرنده است که به طور گسترده ای در ساخت و نگهداری کابل های ارتباطی، کابل های برق، لوله های فلزی و موارد دیگر استفاده می شود.کابل های رسانای جریان و ولتاژ، مدارهای الکتریکی، لوله ها، لوله های آب و گرما، فیوز ها، سوئیچ ها همه می توانند شناسایی شوند. مدار کوتاه و وقفه های خطوط و کابل های مختلف را می توان تشخیص داد. حتی بهتر،تشخیص نه تنها در زیر زمین بلکه در دیوارها و بتن نیز امکان پذیر است.
اصول کار

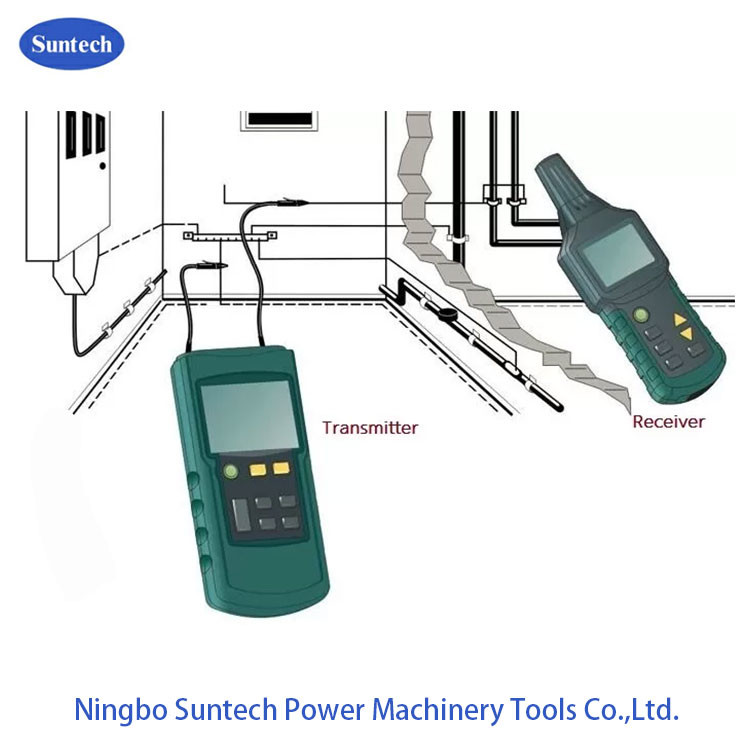

آشکارساز کابل شامل یک فرستنده و یک گیرنده است. فرستنده ولتاژ متناوب مدل شده ای را به کابل مربوطه ارائه می دهد. ولتاژ متناوب یک میدان الکتریکی را در اطراف کابل ایجاد می کند.گیرنده با یک کویل مجهز شده، هنگامی که گیرنده به نزدیک هدایت کننده الکتریکی مربوطه قرار می گیرد، جریان سیگنال از سیم پیچ عبور می کند و وارد گیرنده می شود.این پدیده همچنین به عنوان نفوذ کویل شناخته می شود.. آن را به تولید ولتاژ بسیار کوچک در کویل، مدار الکترونیکی گیرنده محاسبه ولتاژ و آن را در صفحه نمایش LCD نشان می دهد. سیگنال انتقال دهنده تستر به صورت دیجیتالی کدگذاری شده است.این تضمین می کند که سیگنال می تواند به وضوح توسط گیرنده دریافت شود، اجتناب از هرگونه تداخل در زمینه ها ، به عنوان مثال لامپ های فلورسنت الکترونیکی ، ناشی از بالاست یا کنورتر.
III. کاربرد
این ابزار به طور گسترده ای در ساخت کابل های ارتباطی، ساخت کابل های برق، ساخت لوله های ساختمانی،کابل ارتباطی با مدار برق و نگهداری خطوط گرمایش الکتریکی یک ابزار ضروری برای پرسنل خط مقدم ساختمان و تعمیرات است.
IV. ویژگی های فنی
V. داده های فنی
SN | محتوای فنی | داده ها |
1 | محدوده تشخیص ولتاژ فرستنده | 12 ولت تا 400 ولت (AC/DC) |
2 | فرکانس سیگنال خروجی فرستنده | 125KHz |
3 | ولتاژ فرستنده | حداکثر 400 ولت (AC/DC) |
4 | کابلی که در عمق گیرنده آزمایش شده است | 0-2,5 متری (کابل دیواری/پرده ای) |
5 | عمق گیرنده را شناسایی کنید | 0-0.4 متر |
6 | شرایط محیطی: |
محیط کار: 0~40°C دمای نگهداری: -20°C تا 60°C |
7 | رطوبت نسبی | نه بیشتر از 80٪، بدون فشرده سازی |
8 | تشخیص طول شیء مورد آزمایش | حداکثر: 2000 متر |
VI. فهرست منابع اصلی

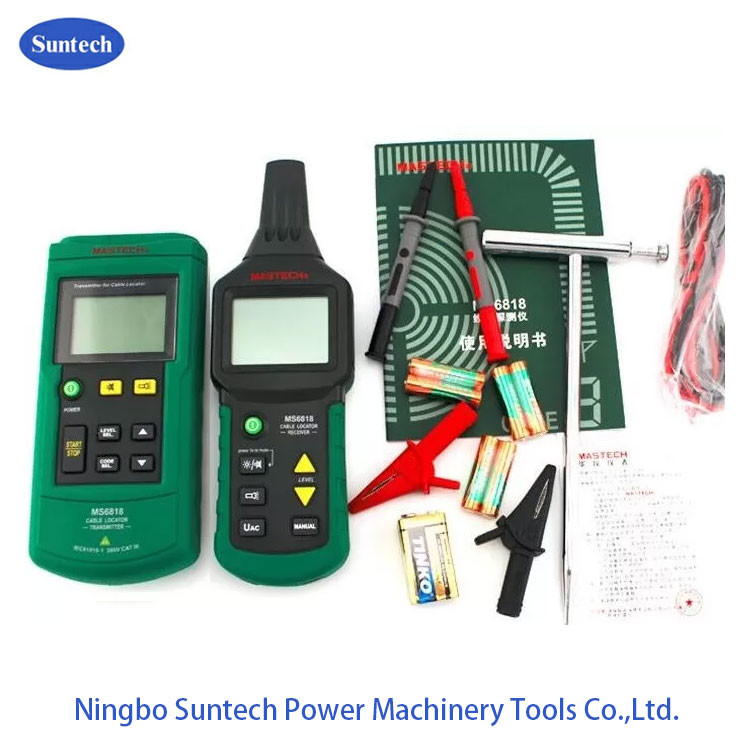

SN | اجزای تست کننده | QTY |
1 | کیسه ذخیره سازی | 1 عدد |
2 | گیرنده | 1 عدد |
3 | فرستنده | 1 عدد |
4 | کلیپ های تمساح | دو تا (یک سیاه و یک قرمز) |
5 | باتری | بخش 1 (9V برای فرستنده) |
6 | باتری | 6 بخش (1.5 ولت برای گیرنده) |
7 | دستورالعمل ها | 1 کتاب |
8 | خطوط اندازه گیری | 2 (یک قرمز و یک سیاه، هرکدام 1.5 متر) |
9 | قلم های آزمایشی | 2 (یک قرمز و یک سیاه) |
10 | میله ی آهن زمینی | 1 عدد |
