I. معرفی محصول

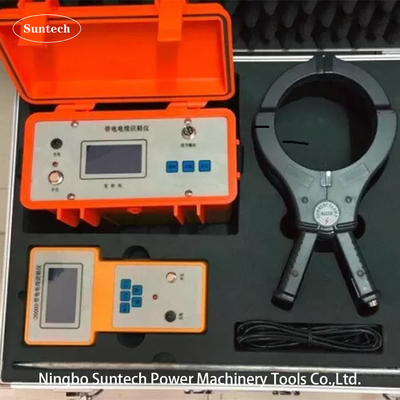

تست کننده شناسایی کابل زنده FKSB-2000 برای شناسایی یک کابل خاص در یک بسته از کابل ها در طول نصب کابل برق، مهاجرت، نگهداری و رسیدگی به خطا استفاده می شود.این ویژگی های دقیق، کار سریع و ساده و طیف گسترده ای از برنامه های کاربردی. این یک ابزار آزمایشی ضروری برای ساخت و نگهداری کابل است.

۲. اصل محصول

این ابزار شامل یک فرستنده شناسایی کابل، یک گیرنده شناسایی کابل، یک کالیپر فرستنده و یک کالیپر گیرنده و یک خط اتصال سیگنال خروجی است.داراي خروجي پالس برق با قدرت بالاست: در محل دریافت سیگنال ویژگی های روشن، سبک و انعطاف پذیر، حساسیت بالا، می تواند به طور موثر سرکوب در محل تداخل فرکانس قدرت؛ قضاوت دقیق و سریع؛ مدار حفاظت قابل اعتماد,از قطع کوتاه خروجی نترسید؛ فک بزرگ ф150 مناسب برای مناطق مختلف برش متقابل کابل برق؛ ترانسفورماتور منزوی داخلی با قدرت بالا،عامل هیچ گونه تماس الکتریکی مستقیم با شبکه ندارد.. تضمین بزرگ ایمنی شخصی. هنگامی که کابل شناسایی می شود، لازم نیست که دو سر کابل را از تجهیزات توزیع برق جدا کنید.کابل را می توان به صورت آنلاین شناسایی کرد در حالی که کابل زنده است، که کارایی شناسایی را بهبود می بخشد و اثرات مستقیم و غیرمستقیم ناشی از قطع برق را به شدت کاهش می دهد.

فرستنده و گیرنده ابزار شناسایی کابل زنده FKSB-2000 از فناوری کدگذاری و رمزگشایی تک تراشه و فناوری PSK که به طور گسترده در زمینه ارتباطات استفاده می شود، استفاده می کند.یک سیگنال رمزگذاری شده فازی با مقدار متوسط 0 بر روی کالیپر فرستنده منتقل می شود، و گیرنده تک تراشه در گیرنده سیگنال دریافت شده را از طریق سخت افزار و نرم افزار فیلتر می کند و سپس شناسایی فاز را انجام می دهد.نشان دادن تیر است که از Caliper و Caliper دریافت کننده به پایان کابلهنگامی که کالیپر گیرنده یک کابل را می بندد، آمپر متر گیرنده با یک نشانه صوتی و بصری به سمت راست منحرف می شود. در حالی که سایر کابل ها را می بندد، آمپر متر به سمت چپ منحرف می شود.و جهت فعلی مخالف جهت فعلی کابل شناسایی شده است، و هیچ نشانه صوتی و روشنی وجود ندارد. این توانایی کابل هدف شناسایی شده را نشان می دهد. آسان است که از کابل های متعدد به وضوح شناسایی کابل شناسایی شده انجام شود.علاوه بر ايناز آنجایی که شدت جریان سیگنال در کابل مشخص شده یکسان است، کالیپرهای گیرنده همان قدرت سیگنال الکترومغناطیسی را در امتداد کابل دریافت می کنند.و کابل شناسایی شده توسط طول کابل شناسایی شده محدود نمی شود..

III. ویژگی ها

1. ترکیب شناسایی شارژ و عملکرد شناسایی غیر الکتریکی به یک. آن را نه تنها مناسب برای شناسایی و قضاوت کابل خاموش،اما همچنین برای شناسایی و قضاوت کابل با نقطه مناسب است. کار بسیار ساده و آسان است.

2شناسه کابل با شناسه هاي معمول فرق داره از تکنولوژي جديد ارتباطات زوي استفاده ميکنهفرستنده از تکنولوژی تک تراشه برای رمزگذاری و تغذیه سیگنال منتقل شده استفاده می کند، و سیگنال را به کابل متصل می کند. گیرنده در گیرنده سیگنال را دریافت می کند. رمزگشایی سیگنال مرحله ای و شناسایی فاز.کابل هدف از یک بسته بزرگ از کابل ها بر اساس * ویژگی ویژگی های فاز سیگنال در کابل هدف شناسایی می شودبنابراین، عملکرد کار قابل اعتماد است، و کابل بسیار طولانی نیز می تواند به طور دقیق تشخیص داده شود. این یک ابزار سبک، جمع و جور، جمع و جور و قابل حمل است.مناسب برای تمام انواع کابل های برق ولتاژ بالا و پایین.

IV. ترکیب و عملکرد

شناسه عمدتا از شش بخش زیر تشکیل شده است.
1. فرستنده سیگنال: سیگنال الکترومغناطیسی با فرکانس بالا که مقدار خاصی از قدرت را به یک کابل خاموش یا فعال از قبل مشخص کرده و یک جریان ثابت در کابل تولید می کند.

2گیرنده سیگنال: سیگنال تشخیص داده شده توسط کلیمپ کوپلر به شکل طول شبکه، اندازه شماره و زنگ نشان داده می شود.اپراتور بر اساس قدرت سیگنال دریافت شده قضاوت می کند.

3. چنگال های اتصال: برای انتقال و دریافت سیگنال های الکترومغناطیسی استفاده می شود (چنگال های فرستنده و گیرنده به طور متناوب استفاده می شوند).

4شارژر: برای شارژ فرستنده و گیرنده سیگنال استفاده می شود.

5خط سیگنال متصل به طور مستقیم: این یک خط چسب دوگانه قرمز و سیاه است که برای شناسایی اتصال مستقیم کابل شکست برق استفاده می شود.

6اتصال چنگال های اتصال: برای چنگال های اتصال به فرستنده سیگنال و گیرنده

V. ویژگی های فنی اصلی

5.1 بخش فرستنده
1سیگنال خروجی: سیگنال های AC سینوسایدال چهار فرکانس، یعنی فرکانس پایین، فرکانس متوسط، فرکانس بالا و فرکانس رادیویی.
2قدرت خروجی: قدرت خروجی ثابت، کم، متوسط و بالا سه (حداکثر حداقل ۶).
3حالت خروجی: روش اتصال مستقیم، روش اتصال
4نمایش مقاومت: در حدود 25500 اوم
5. تطابق بار: تطابق اتوماتیک
6رابط صفحه نمایش: صفحه نمایش بزرگ LCD چینی، صفحه نمایش گرافیکی، با روشنایی پس زمینه.
7منبع برق: باتری شارژ پذیر 1.2 ولت استاندارد 1، 6 بخش، شارژ و تخلیه 500 بار.
8زمان آماده سازی: بیش از 8 ساعت، قدرت فوری
9گرم شدن بیش از حد و جریان بیش از حد: حفاظت خودکار
10دمای کار: -20 درجه سانتیگراد تا 50 درجه سانتیگراد
11حجم: 265 × 125 × 210mm
12وزن: 2 کيلوگرم

5.2 بخش گیرنده
1فرکانس دریافت: دریافت سیگنال های AC سینوسایدال از پنج فرکانس مختلف، یعنی فرکانس پایین، فرکانس متوسط، فرکانس بالا، فرکانس رادیویی، 50HZ.
2حالت دریافت: چنگال های اتصال
3رابط سیگنال: رابط دیجیتال، طول رستر و بافر صدا
4رابط صفحه نمایش: صفحه نمایش بزرگ LCD چینی، صفحه نمایش گرافیکی، با روشنایی پس زمینه.
5کنترل افزایش: تنظیم دستی، محدوده پویا 000 - 100dB
6. طول تشخیص: هنگام اتصال مستقیم کابل، حداکثر طول 15KM است. هنگام اتصال کابل، اولین اتصال می تواند 3Km را اندازه گیری کند و اتصال بی نهایت چندین بار است.
7منبع برق: استاندارد 5th 1.2V باتری قابل شارژ 6 بخش، شارژ و تخلیه 500 بار.
8زمان آماده سازی: بیشتر از 12 ساعت، قدرت فوری
9گرم شدن بیش از حد و جریان بیش از حد: حفاظت خودکار
10دمای کار: -20 درجه سانتیگراد تا 50 درجه سانتیگراد
11حجم: 126 × 43 × 230mm
12وزن: ۱٫۰ کیلو
