مجموعه تست خطای کابل با کیس محکم، ردیاب کابل زیرزمینی کشف عمق

تست شناسه ی ردیابی کابل زیرزمینی، مجموعه ی تست خطای کابل، تست ردیابی کابل

I. کاربرد:

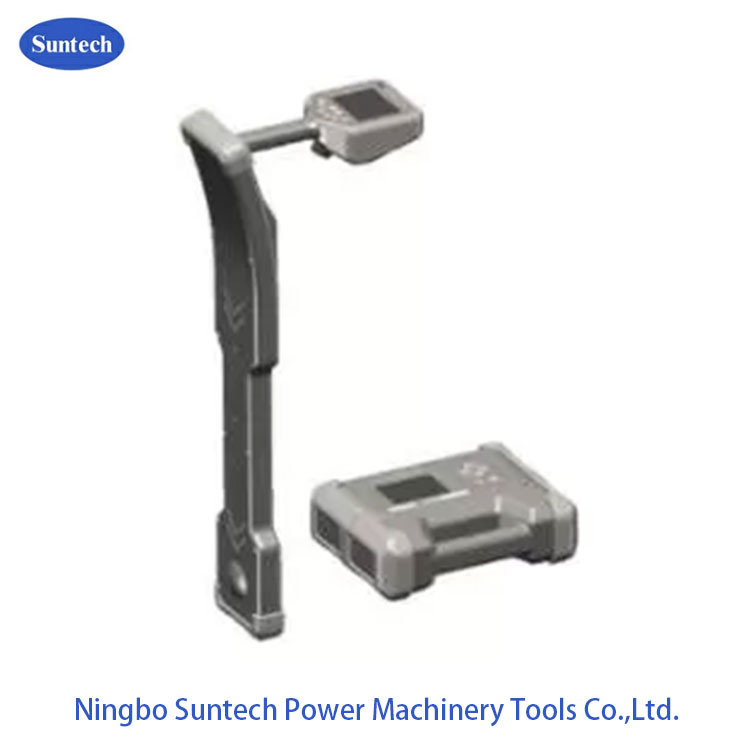

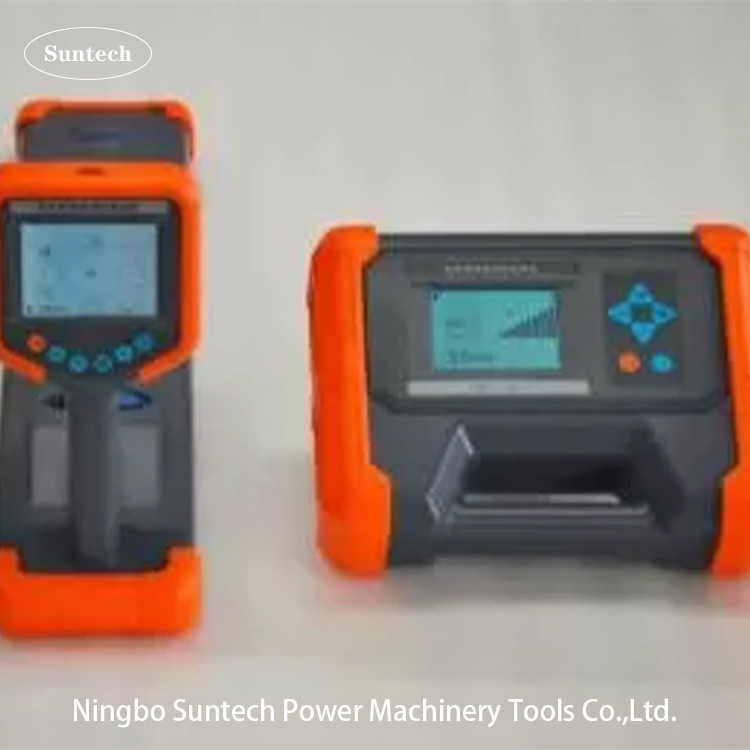

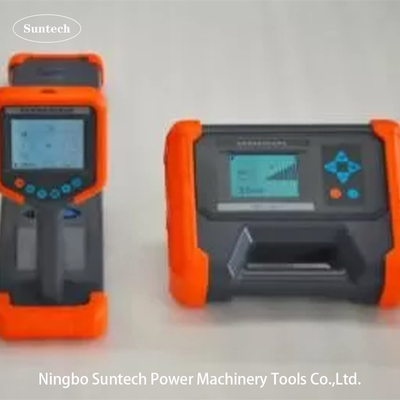

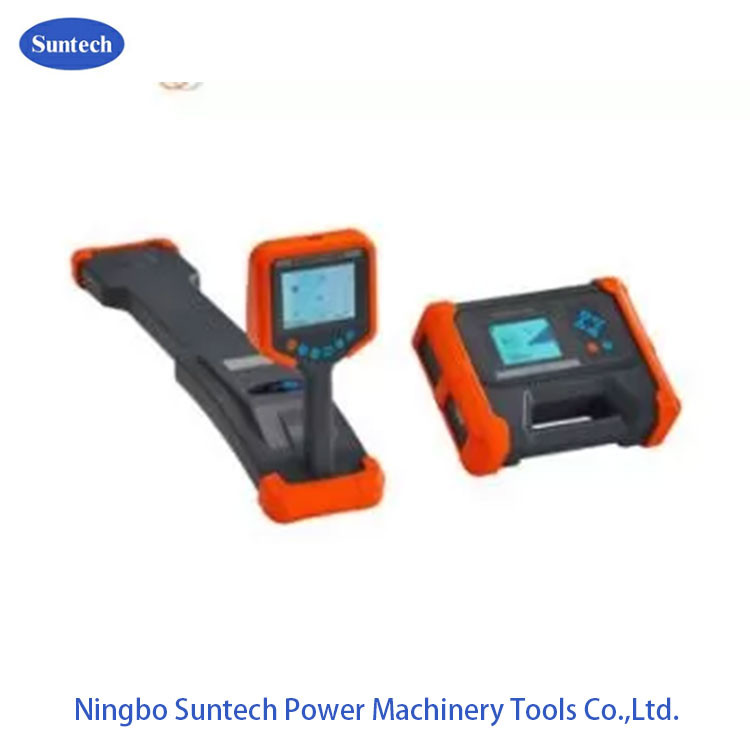

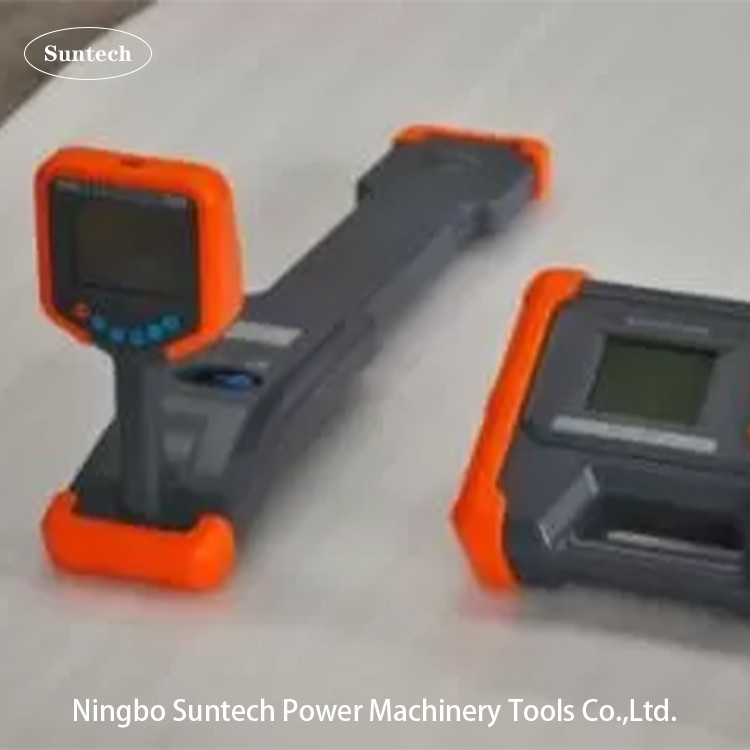

تست کننده ردیابی کابل CTT1000 یک سیستم تشخیص خط لوله فلزی زیرزمینی با عملکرد بالا است که از فرستنده ها و گیرنده های سیگنال تشکیل شده است.بررسی لوله و اندازه گیری عمق لوله های فلزی و کابل های زیرزمینی. آن را می تواند انجام شناسایی منحصر به فرد با انواع لوازم جانبی انتخاب شده، و همچنین آسیب عایق لوله و جستجو برای برخی از انواع خطاهای کابل

II. ویژگی

1. نمایش قطب نما: به طور بصری مکان خط لوله و جهت چپ و راست را نشان می دهد.

2. ردیابی پیام های درست و غلط: اندازه گیری جهت جریان، ردیابی پیام های اشتباه صحیح، حذف تداخل خط (برخی فرکانس ها).

3. عمق و اندازه گیری جریان، می تواند منحنی تاریخی قدرت سیگنال را نشان دهد.

4. پردازش نمونه گیری کاملا دیجیتال با دقت بالا: پایدار و قابل اعتماد، حساسیت فوق العاده بالا، توانایی قوی ضد تداخل،می تواند به طور کامل فرکانس قدرت و تداخل هارمونیک کابل های مجاور و خط لوله را سرکوب کند.

5. تشخیص کابل در حال اجرا: کلیمپ های انتقال با عملکرد بالا، حداکثر سیگنال خروجی اتصال به کابل در حال اجرا.

6. شناسایی کابل/پیپ لاین: استفاده از کلیمپ های انعطاف پذیر (اختیاری) آسان است و نتایج شناسایی را به وضوح نشان می دهد؛ استتوسکوپ ها (اختیاری) می توانند زمانی که استفاده از کلیمپ ها راحت نیست استفاده شوند.

7. تشخیص خطای زمین: تقویت کننده HV (اختیاری) حداکثر ولتاژ خروجی را به 1000V افزایش می دهد، از قاب A (اختیاری) برای یافتن نقاط شکستگی عایق زمین لوله استفاده می کند،نیازی به تنظیم صفر نیستتیر جهت نقطه خطا را نشان می دهد.

8. فرکانس های تشخیص چندگانه: تشخیص فعال و تشخیص منفعل.

9. انواع خروجی سیگنال فرستنده: خروجی اتصال مستقیم، خروجی اتصال کلیمپ، تحرک تابش.

10. قدرت خروجی بلند فرستنده، خروجی چندگانه قابل تنظیم، تطبیق و محافظت اتوماتیک مقاومت.

11. گروه باتری لیتیوم یون با ظرفیت بزرگ

12. کیف محکم، سبک و قابل حمل

III. پارامتر فنی

فرستنده

1. حالت های خروجی: خروجی اتصال مستقیم، تحرک تابش، خروجی اتصال کلیمپ ((اختیاری) ، تقویت کننده HV شناسایی خطا ((اختیاری).

2. فرکانس خروجی: 640Hz (فرکانس ترکیبی) ، 1280Hz (فرکانس ترکیبی) ، 10kHz، 33kHz، 82kHz، 197kHz.

3. قدرت خروجی: حداکثر 10 وات، 10 چرخ دنده قابل تنظیم، تطبیق مقاومت خودکار.

4. ولتاژ خروجی اتصال مستقیم: حداکثر 150Vpp.

5. محافظت از اضافه بار و مدار کوتاه

6. رابط انسان-ماشین: صفحه نمایش LCD متریکس 320 x 240 نقطه ای.

7. باتری داخلی: 4 بخش 18650 باتری لیتیوم یون، نامی 7.4V، 6.8Ah.

گیرنده

1. حالت ورودی: کویل گیرنده داخلی، CT های انعطاف پذیر (اختیاری) ، استتوسکوپ (اختیاری) ، دستگاه تشخیص خطای نوع A (اختیاری)

2. فرکانس دریافت: فرکانس تشخیص فعال برای لوله ها: 640Hz، 1280Hz، 10kHz، 33kHz، 82kHz، 197kHz؛ فرکانس دریافت غیرفعال قدرت: 50Hz/60Hz و 250Hz/300Hz (بر اساس تنظیم کاربر).فرکانس تشخیص غیرفعال RF: فرکانس مرکزی به ترتیب 10kHz، 33kHz، 82kHz است.

3. حالت تشخیص لوله: روش قله وسیع، روش قله باریک، روش دره صدا.

4. حالت شناسایی کابل: شناسایی خودکار و اندازه گیری جریان، شناسایی استتوسکوپ ((اختیاری) با CT های انعطاف پذیر ((اختیاری).

5. صفحه نمایش LCD 320*240، نشان دهنده دامنه سیگنال، جهت چپ/راست، نشان صحیح/غلط، منحنی تاریخ قدرت سیگنال، عمق، جریان و نتیجه است.

6. باتری داخلی، 2 بخش 18650 باتری لیتیوم یون، 7.4V، 3.4Ah.

سایر محصولات

1. ابعاد: فرستنده 280*220*90mm گیرنده 680*277*120mm

2. وزن: فرستنده 2.3 کيلوگرم، گیرنده 2.0 کيلوگرم

3. شارژر: ورودی AC100-240V، 50/60Hz، خروجی DC 8.4V,2A/3A.

4. شرایط کاری: دمای -10-40°C، رطوبت 5-90% RH، ارتفاع <4500m.

IV. لوازم جانبی استاندارد

V. لوازم جانبی اختیاری (در هنگام سفارش مشخص شود)
