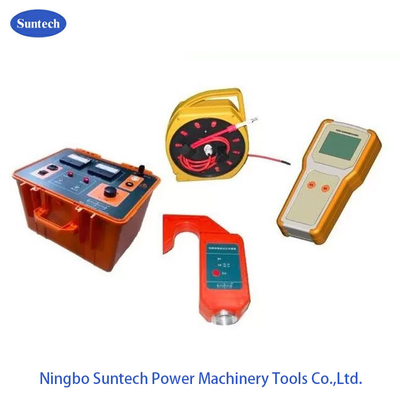

تجهیزات اندازه گیری ولتاژ بالا با دوام، تجهیزات موقعیت خطای کابل

تست کننده ردیابی شناسه کابل زیرزمینی، تست کننده موقعیت لوله زیرزمینی و کابل

I. کاربرد و توصیف

1. به سیستم توزیع برق جریان خنثی کوچک اعمال می شود.

2. استفاده می شود برای تشخیص خط خط فلزی زمین، خط زمین قوس، مقاومت زمین و غیره.

3. قابل اجرا برای خط شکسته، برای خط شاخه درخواست

4. سیگنال فرکانس فوق کم برای جلوگیری از نفوذ خازن. آسان برای پیدا کردن نقص مقاومت بالا

5. تکرار خطا توسط سیگنال ولتاژ بالا، آسان برای پیدا کردن

6- فرستنده امن با عملکرد سياه و مدار کوتاه

7حسگر حساس بالا، طراحی باز و آسان برای آویزان کردن در خط

8انتقال بی سیم، امن و قابل اعتماد

9. منبع برق انعطاف پذیر. فرستنده توسط برق و ژنراتور الکتریکی قابل استفاده است. سنسور و گیرنده توسط باتری خشک است

10. سبک و آسان برای حمل

11. گیرنده دارای رابط نمایش LCD بزرگ است که می تواند شکل موج فعلی و ارزش فعلی را نشان دهد

II. داده های فنی

1دقت مکان:0.2 متر

2مشخصات فرستنده:
ولتاژ مدار باز: موج اساسی معتبر 0 ~ 28kV
جریان مدار کوتاه: موج اساسی معتبر 0 ~ 35mA ((انبوه DC، مقدار اوج 100mA)
فرکانس خروجی:1Hz

3فاصله ارتباطات بین گیرنده و فرستنده:≥30m

4قدرت فرستنده: AC 220V،یا ژنراتور الکتریکی

5قدرت فرستنده: حداکثر 900 وات

6. قدرت منبع حسگر: سه باتری قلی AAA

7. منبع برق گیرنده: پنج باتری الکالی AA

8ابعاد: فرستنده 455mmx355mmx310mm
سنسور 180mmx100mmx35mm
گیرنده 205mmx200mmx35mm

9وزن: فرستنده 15 کيلوگرم
سنسور 0.45kg
گیرنده 0.45kg

10شرایط کار:

دمای -10°C-40°C

رطوبت ۵ تا ۹۰ درصد

ارتفاع ≤4500m

III. مزیت فنی

1. راه حل خوب از مشخص کردن یک فاز به خطای زمین
2. براي سيستم برق زمين گيري جريان كوچك خط هوايي اعمال ميشه.
3. استفاده می شود برای مشخص کردن نقص زمین زمانی که خط شکسته زمانی که نقص زمین تک فاز رخ می دهد
