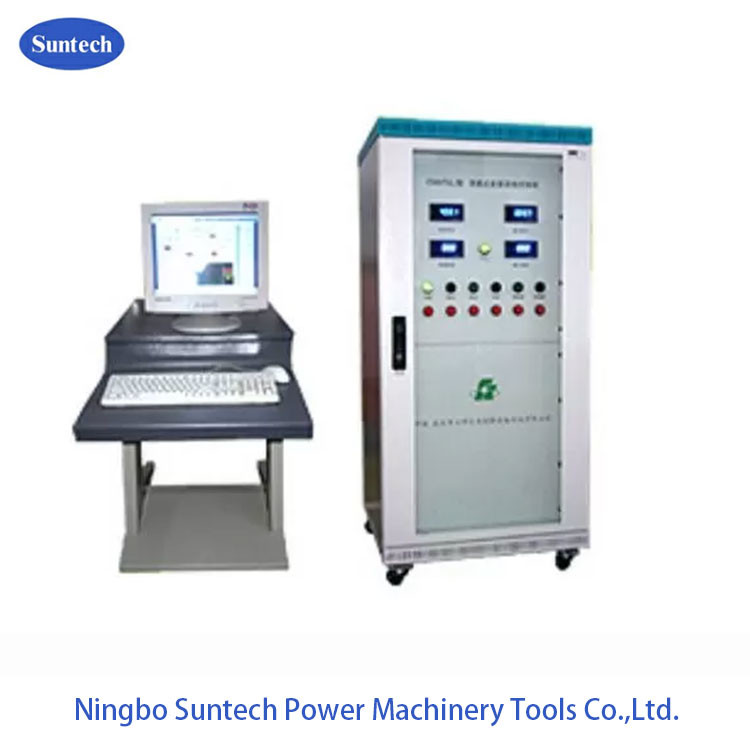

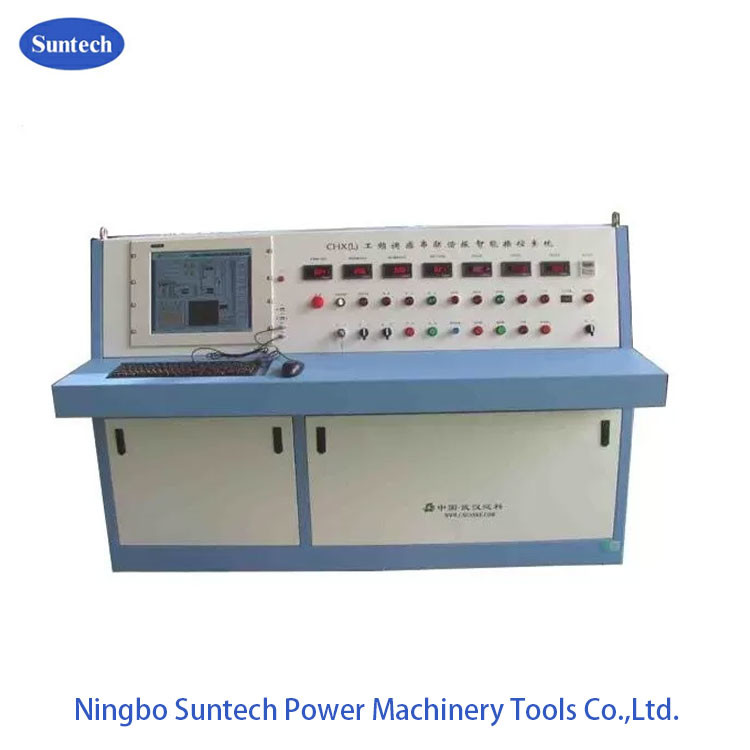

سیستم تست رزنانت 380 ولت AC واحد کنترل هوشمند رزنانت فرکانس قدرت

V. داده های فنی عمومی:

1. حالت مدار رزونانس: رزونانس سری با حثیت متغیر
2. مدل سیستم: ساخته شده بر اساس سفارش
3. منبع برق ورودی: 380±10% ((یک فاز) ،50Hz/60Hz
4. ظرفیت خروجی نامی: به سفارش
5. ولتاژ خروجی نامی:به صورت سفارش ساخته شده
6. جریان خروجی نامی: طبق سفارش
7. محدوده فرکانس: 50/60Hz
8. شکل موج ولتاژ رزونانس خروجی: موج سینوس خالص
9. THD شکل موج خروجی: ≤1%
10. سطح عایق بندی: کمتر از 1.1 بار و حفظ 1 دقیقه، طبیعی
11. چرخه کاری: 180 دقیقه در شرایط فعلی کمتر از حالت فعلی
12. سطح سر و صدا: بیش از 65dB
13. ساختار راکتور: روغن غوطه ور شده با نوع مخزن آهن،حرکت پذیر تنظیم

VI. شرح وظایف

1. کنترل از راه دور و عملکرد نشان دادن شکاف هسته آهن راکتور: سنسور شکاف در راکتور نصب شده است که مستقیماً شکاف هسته آهن را بر روی کنسول برای هدایت عملیات می خواند.کلید محدود کردن فاصله و شاخص نیز نصب شده است.
2. زمانی که زمان مقاومت به پایان می رسد، عملکرد اتوماتیک کاهش می یابد: زمان معین با استفاده از تایمر دیجیتال. هنگامی که زمان مقاومت به پایان می رسد، سیستم به طور خودکار کاهش می یابد.
3. موقعیت صفر نزدیک، صفر شروع عملکرد افزایش:با صفر محدود کردن عملکرد. اگر تنظیم کننده ولتاژ در موقعیت صفر نیست، پس از آن دکمه خروجی HV نمی تواند بسته شود،مطمئن شدن از اینکه سیستم از صفر بالا میره.
4. حفاظت از جریان بیش از حد: این سیستم با رله جریان بیش از حد است، که از ضد تداخل بالا، عمل سریع، حفاظت از شیء آزمایش در برابر آسیب بیش از حد جریان است.
5. عملکردهای محافظت از ولتاژ بیش از حد و فلش-اوور شیء مورد آزمایش:این سیستم از صفحه محافظت از ولتاژ بیش از حد و فلش-اوور الکترونیکی استفاده می کند، شیء مورد آزمایش را در برابر ولتاژ بیش از حد و فلش-اوور محافظت می کند.خیلی سریعه، پایدار و قابل اعتماد، غلبه بر بی ثباتی، discreetness بزرگ و تنظیم ناخوشایند ولتاژ حفاظت از شکاف کره. تنظیم محافظت از ولتاژ بیش از حد تنظیم دستی است،صفحه نمایش دیجیتال، که مستقیم، راحت و دقیق است. حفاظت از فلش-اوور نمونه گیری انحراف تصادفی از تخلیه سیگنال کاهش تاخیر، آن را با سیگنال پایه مقایسه و تعیین می کند.دقتش بالاست، اجتناب از اشتباهات احتمالی حرکت توسط تصادف انحراف افزایش تاخیر.
6. عملکرد مانیتور در زمان واقعی برای داده های آزمایش: می تواند ولتاژ جانبی HV ، جریان و ولتاژ جانبی LV ، جریان را نظارت کند ، که مشاهده مستقیم وضعیت آزمایش است.
7. نمایش دیجیتالی رزنشن مدار و عملکرد قفل زمانی که رزنشن نباشد و افزایش یابد:
8. این می تواند به طور مستقیم حالت رزونانس سیستم را با عامل قدرت نشان دهد. اگر سیستم در نقطه رزونانس نباشد، باید دکمه نزدیک را فشار دهد تا افزایش یابد. هنگامی که سیستم به رزونانس تنظیم می شود,دکمه ی Close را رها کنید، روی دکمه ی Step Up/Down کلیک کنید تا به سمت بالا یا پایین حرکت کنید.
9. توقف اضطراری:  کلید ترمز اضطراری را روشن کنید. هنگامی که شرایط غیرطبیعی در طول آزمایش وجود دارد، این کلید را روشن کنید.برق اصلی بلافاصله قطع می شود تا از ایمنی پرسنل آزمایش و تجهیزات محافظت شود..
