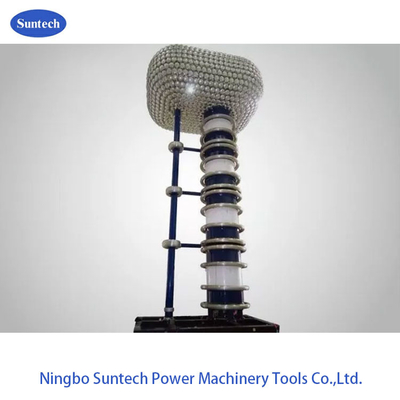

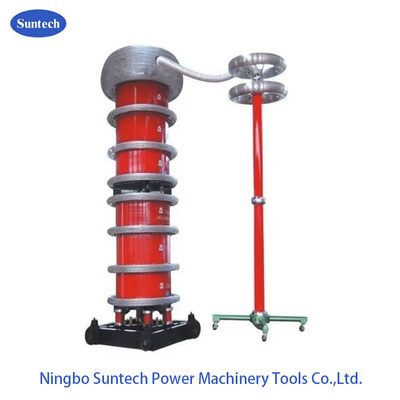

سیستم آزمایش رزونانت AC با فرکانس قدرت برای تست معمول EHV CVT و CB

V. داده های فنی عمومی:

1. حالت مدار رزونانس: رزونانس سری با حثیت متغیر
2. مدل سیستم: ساخته شده بر اساس سفارش
3. منبع برق ورودی: 380±10% ((یک فاز) ،50Hz/60Hz
4. ظرفیت خروجی نامی: به سفارش
5. ولتاژ خروجی نامی: بیش از 800KV
6. جریان خروجی نامی: طبق سفارش
7. سطح PD خود: بیش از 10٪
8. محدوده فرکانس: 50/60Hz
9. شکل موج ولتاژ رزونانس خروجی: موج سینوس خالص
10. THD شکل موج خروجی: ≤1%
11. سطح عایق بندی: کمتر از 1.1 بار و حفظ 1 دقیقه، طبیعی
12. چرخه کار: 30 دقیقه در حالت کار فعلی کمتر
13. فاکتور کیفیت خود مجموعه آزمایش: Q≥30؛
14. افزایش دما: کمتر از 65K در 30 دقیقه کار با جریان نامی
15. سطح سر و صدا: بیش از 65dB
16. ساختار راکتور: روغن غوطه ور شده با نوع مخزن آهن،حرکت پذیر تنظیم

1. قدرت واکنش به طور کامل جبران می شود، قدرت تجهیزات و قدرت تنها کمتر از 1/10 از تجهیزات اندازه گیری شده است؛ با حجم کوچکتر و سبک تر در مقایسه با تجهیزات در همان ظرفیت.
2. با ظرفیت خروجی بزرگ و ظرفیت قدرت کوچک، هزینه پایین، آسان برای کار و حفظ امن.
3. مدار فیلتر جریان معمولی، تحریف ولتاژ خروجی (THD) بسیار کوچک است
4. جریان مدار کوتاه پس از فلش اوور یا خرابی تنها کمتر از 1/10 (1/Q) از جریان اندازه گیری شده است، می تواند به طور موثر از آسیب به نقطه خطا پس از خرابی جلوگیری کند.
5. بعد از فلش اوور، اتوماتيك قوس را منفجر مي کند، اين يک پروسه طولاني و پايدار است تا ولتاژ ريزانسي سريال را بهبود ببخشد، امن.

VII. عملکرد

1. عملکرد کنترل از راه دور و نشان دادن شکاف هسته آهن راکتور:سنسور شکاف در راکتور نصب شده است که به طور مستقیم شکاف هسته آهن را بر روی کنسول برای هدایت عملیات می خواند. سوئیچ محدود کننده شکاف و شاخص نیز نصب شده است.
2. وقتي که زمان مقاومت تموم شد، عملکرد اتوماتيك پايين بياد:زمانبرداري مقاومت زمانبرداري عددي را به کار مي گيرد وقتي زمانبرداري تمام شد سيستم به طور خودکار خاموش ميشه
3. موقعیت صفر نزدیک، صفر شروع عملکرد افزایش:اگر تنظیم کننده ولتاژ در موقعیت صفر نباشد، دکمه خروجی HV نمی تواند بسته شود، اطمینان حاصل شود که سیستم از صفر افزایش می یابد.
4. محافظت از جریان:این سیستم با رله بیش از حد فعلی است که دارای ضد تداخل بالا، عمل سریع، حفاظت از مورد آزمایش در برابر آسیب بیش از حد فعلی است.
5. ولتاژ بیش از حد و فلش مورد آزمایشعملکردهای حفاظت از بیش از حد:این سیستم بر روی صفحه حفاظت از ولتاژ بالا و فلش-اوور الکترونیکی استفاده می کند، از شیء مورد آزمایش در برابر ولتاژ بالا و فلش-اوور محافظت می کند.جداسازی بزرگ و تنظیم نامناسب ولتاژ محافظت از شکاف کرویتنظیمات محافظت از ولتاژ بالا تنظیم دستی، نمایش دیجیتال است که مستقیم، راحت و دقیق است.حفاظت از فلش-اوور نمونه گیری انحراف تصادف از تخلیه سیگنال کاهش تاخیر، آن را با سیگنال پایه مقایسه می کند و تعیین می کند.
6. عملکرد مانیتور در زمان واقعی برای داده های آزمایش:آن قادر به نظارت بر ولتاژ جانبی HV، جریان و ولتاژ جانبی LV، جریان است که مشاهده مستقیم وضعیت آزمایش است.
7. نمایش دیجیتالی رزنشن مدار و عملکرد قفل زمانی که رزنشن نباشد و افزایش یابد:
8. این می تواند به طور مستقیم حالت رزونانس سیستم را با عامل قدرت نشان دهد. اگر سیستم در نقطه رزونانس نباشد، باید دکمه نزدیک را فشار دهد تا افزایش یابد. هنگامی که سیستم به رزونانس تنظیم می شود,دکمه ی Close را رها کنید، روی دکمه ی Step Up/Down کلیک کنید تا به سمت بالا یا پایین حرکت کنید.
9. توقف اضطراریدر صورت وجود شرایط غیرطبیعی در طول آزمایش، این سوئیچ را روشن کنید.برق اصلی بلافاصله قطع می شود تا از ایمنی پرسنل آزمایش و تجهیزات محافظت شود..

VIII. لوازم جانبی

• جعبه لوازم جانبی برای ذخیره لوازم جانبی
• کابل های اتصال کنسول کنترل و تنظیم کننده ولتاژ
• کابل های اتصال راگولاتور ولتاژ و ترانسفورماتور هیجان
• کابل های خروجی ترانسفورماتور هیجان انگیز
• کابل های زمین گیری سیستم
• کابل های موازی راکتور
• کابل های خروجی HV ((ریاکتور برای تقسیم، تقسیم کننده برای شیء آزمایش)
• کابل های اندازه گیری HV (کابل های خروجی سیگنال تقسیم کننده ولتاژ)
• یک گزارش آزمایش نهایی، یک گواهی کیفیت، یک راهنمای کاربر و یک لیست بسته بندی ارائه می شود.

IX. مدل اختیاری
