Name: 30-300 هرتز فرکانس سیستم تست رزونانت ولتاژ بالا با منبع برق فرکانس متغیر
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: CHX-4800KVA/200KV,400KV,600KV,800KV
Price: 285,715.00 USD
Availability: InStock

امکانات گالری توضیحات محصول درخواست نقل قول

امکانات

مشخصات

اصل تست: مدار رزونانت فرکانس متغیر

استفاده: تست ولتاژ AC در محل زیر 200KV، 400KV، 600KV، 800KV برای HV GIS یا GIL

ویژگی طراحی: راکتور آزمون ماژولار ولتاژ بالا، خروجی با ارزش Q بالاتر، محدوده آزمایش چندگانه

جزء: منبع تغذیه V/F، ترانسفورماتور تحریک، راکتور تست مدولار فندکی، و تقسیم کننده ولتاژ

فرکانس تست: 30 تا 300 هرتز

چرخه کار: 15 دقیقه یا 60 مین

دقت تست: نه کمتر از 1.5٪

شکل موج خروجی: موج خوب سینوس

ویژه برای: آزمایش در محل برای HV یا EHV GIS ،CT،PT

راه استفاده از راکتور: در یک سری یا در یک ارتباط موازی

استاندارد تست: IEC60060-1:2010؛IEC 62271-203:2011 برای سیستم اطلاعات جغرافیایی

برجسته کردن:

سیستم تست رزونانت ولتاژ بالا 300 هرتز,سیستم آزمایش رزونان با فرکانس متغیر

Variable Frequency Resonant Test System

اطلاعات اولیه

محل منبع: نینگبو، چین

نام تجاری: Ningbo Suntech Power

گواهی: ISO9001

شماره مدل: CHX-4800KVA/200KV,400KV,600KV,800KV

پرداخت

جزئیات بسته بندی: کیف استاندارد چوبی بدون بخور را صادر کنید

زمان تحویل: 45 تا 60 روز کاری

شرایط پرداخت: T/T، L/C

قابلیت ارائه: 5 مجموعه / 2 ماه

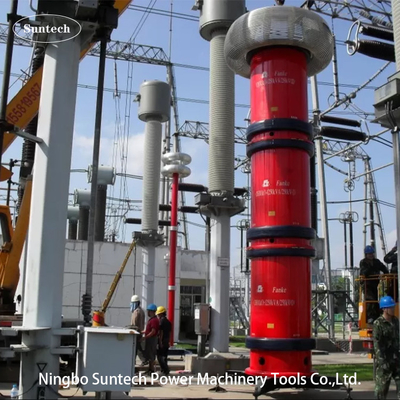

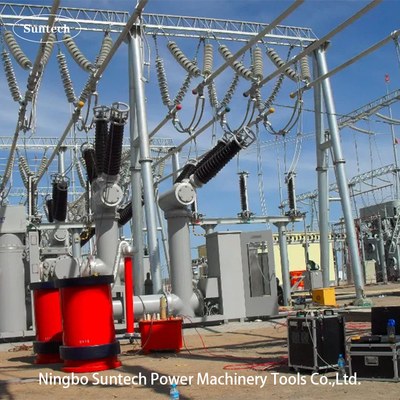

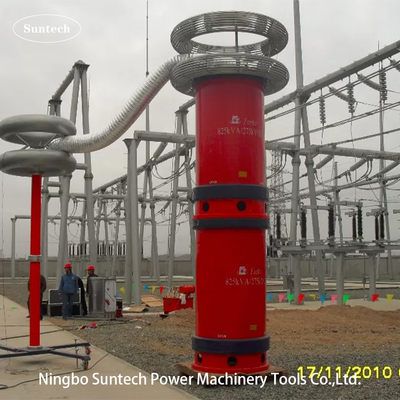

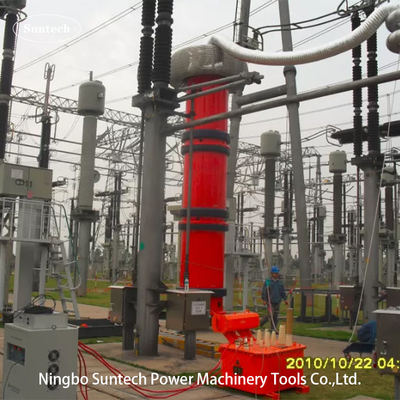

گالری

30-300 هرتز فرکانس سیستم تست رزونانت ولتاژ بالا با منبع برق فرکانس متغیر

توضیحات محصول

مجموعه تست ولتاژ مقاومتی فریکونسی متغیر برای تست GIS ولتاژ بالا EHV

I. کاربرد:

این مجموعه آزمایش مدل CHX-4800KVA/200KV,400KV,600KV,800KV طراحی شده است برای انجامآزمایش هیپو AC در محل با تکنولوژی مدار رزونانت فرکانس متغیربرای GIS کلاس بالاتر از 110kV ~ 800kV و سایر تجهیزات الکتریکی HV ؛ بالاترین ولتاژ آزمایش بیش از 200kV،400kV نیست،600KV یا 800KV از طریق راکتورهای آزمایش HV ماژولار در موازی یا در اتصال سری: فرکانس آزمایش می تواند از 30 تا 300 هرتز باشد؛ چرخه کار بیش از 15 دقیقه یا 60 دقیقه نیست.

از طریق راکتورهای آزمایش ماژولار متصل به طور موازی یا در سییر، مجموعه آزمایش نیز می تواند انجام شود:

1.1 حداکثر 200KV و 24A برای HV GIS با حداکثر U_{رتبه بندی شده}=123KV وسایر دستگاه های الکتریکی HVامکانات

1.2 حداکثر 400KV و 12Aبرای HV GIS با حداکثر U_{رتبه بندی شده}=300KV وسایر دستگاه های الکتریکی HVامکانات

1.3 حداکثر 600KV و 6Aبرای EHV GIS با حداکثر U_{رتبه بندی شده}=550KV وسایر دستگاه های الکتریکی HVامکانات

1.4 حداکثر 800KV و 6Aبرای EHV GIS با حداکثر U_{رتبه بندی شده}=800KV وسایر دستگاه های الکتریکی HVامکانات

تا به حال، ما 1200KV و 9A سیستم تست رزونانس فرکانس نادر را برای شرکت شبکه برق چین عرضه کرده بودیم.مدل مختلف سریالیبا توجه به برنامه های مختلف آزمایش HV یا UHV از طریق راکتورهای آزمایش در سری یا در اتصال موازی و تعداد پیکربندی در هر مجموعه،مدل مشابه می تواند مدل معمولی دیگر را در بند زیر ببیند.

II. اجزای اصلی:

SN	نام اجزای	نوع و مشخصات	چه قدر؟	هر وزن	هر ابعاد
1	قدرت فرکانس متغیر	FKVF-200kW/380V	1 قطعه	180 کيلوگرم	۷۵۰۷۰۰۱۰۰۰ میلی متر
2	ترانسفورماتور تحریک	CQSB ((J) 200kVA	1 قطعه	۱۸۰۰ کیلوگرم	۶۵۰۶۵۰۸۰۰ میلی متر
3	راکتور آزمایش رزونانس HV	CHX ((kf) - 1200kVA/200kV	چهار تا	2800 کیلوگرم	D1200*H1250mm
4	تقسیم کننده ظرفیت	TRF-800kV/1000pF	1 مجموعه	۵۵۰ کیلو	D350*H7600mm
5	لوازم جانبی آزمایش ویژه		1 مجموعه

يادداشت:1. توانبخشی بار می تواند اختیاری باشد وقتی که خط بار کوچک در حال تست است یا نیاز به بار آنالوگ برای کنترل فرکانس آزمایش دارد.

2راکتور آزمایش می تواند به 150KV، 200KV، 250KV، 300KV، 350KV، 400KV برای هر قطعه ولتاژ نامی بر اساس دامنه مختلف مورد آزمایش یا مشتری مورد نیاز تولید شود.جریان نامی هر راکتور HV می تواند 1 ~ 15A اختیاری در این مجموعه سریالی باشد,

3. حشرات خنک کننده HV می تواند اختیاری برای سرکوب هارمونیک های فرکانس بالا و مقاومت در برابر ولتاژ بیش از حد ناشی از فلش اوور مورد آزمایش باشد، به ویژه در مجموعه آزمایش EHV یا UHV.

اصول آزمون:
30-300 هرتز فرکانس سیستم تست رزونانت ولتاژ بالا با منبع برق فرکانس متغیر 0

VF: منبع برق فرکانس متغیر T: ترانسفورماتور تحریک
L: راکتور آزمایش Cx: تجهیزات آزمایش شده MOA1: گیرنده رعد
C1,C2: تقسیم کننده ولتاژ ((C1 بازوی ولتاژ بالا است،C2 بازوی ولتاژ پایین است))

IV. داده های فنی عمومی:

حالت آزمایش سیستم: سرود سری با فرکانس متغیر
مدل سیستم: CHX-4800KVA/200KV,400KV,600KV,800KV
منبع برق ورودی: 380±10% ((سه فاز) ،50Hz/60Hz
تعداد راکتور آزمایش HV: 4 قطعه
ظرفیت خروجی نامی: 4800kVA
ولتاژ خروجی نامی: 200KV,400KV,600KV,800KV
حداکثر ولتاژ تست: نه بیشتر از200KV،400KV،600KV،800KV
جریان خروجی نامی: 6A / تک قطعه یا در سری؛12A یا 24A در موازی
محدوده فرکانس: 30Hz تا 300Hz
شکل موج ولتاژ رزونانس خروجی: موج سینوس
THD شکل موج خروجی: ≤1%
سطح عایق بندی: کمتر از 1.1 بار و حفظ 1 دقیقه، طبیعی
چرخه کار: 15 دقیقه یا 60 دقیقه اختیاری در شرایط کار فعلی نامی
فاکتور کیفیت خود مجموعه آزمایش: Q≥60
افزایش دما: کمتر از 65K در زیر جریان نامی کار با چرخه کار
سطح سر و صدا: بیش از 70B
ساختار راکتور: نوع غوطه ور شدن روغن، نوع سیلندر لوله اپوکسی

V.برنامه اصلی نرم افزار اندازه گیری و کنترل به صورت زیر:

30-300 هرتز فرکانس سیستم تست رزونانت ولتاژ بالا با منبع برق فرکانس متغیر 1

VI. لوازم جانبی

جعبه لوازم جانبی برای ذخیره لوازم جانبی
کابل های ورودی منبع برق
کابل های خروجی منبع برق
کابل های خروجی ترانسفورماتور هیجان انگیز
کابل های زمین گیری سیستم
کابل های موازی راکتور
کابل های اندازه گیری HV (کابل های خروجی سیگنال تقسیم کننده ولتاژ)
کابل های خروجی HV ((ریاکتور برای تقسیم، تقسیم کننده برای شیء آزمایش)
پایه پشتیبان برای تقسیم کننده
حلقه کرونا برای راکتور آزمایش و تقسیم کننده
یک گزارش آزمایش نهایی، یک گواهی کیفیت، یک راهنمای کاربر و یک لیست بسته بندی ارائه می شود.

VII. سایر مدل های معمولی

7.1 برای آزمون زیر فشار AC در محل GIS کلاس 123KV ~ 300KV

مدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	درخواست (از 45 هرتز شروع می شود)
CHX-400KVA/200KV،400KV	200KV*2	2A@200KV	400KVA	برای GIS کلاس 123KV و پایین تر
		1A@400KV		برای GIS 300KV و کمتر
CHX-800KVA/200KV،400KV	200KV*2	4A@200KV	800KVA	برای GIS کلاس 123KV و پایین تر
		2A@400KV		برای GIS 300KV و کمتر
CHX-1000KVA/200KV،400KV	200KV*2	5A@200KV	1000KVA	برای GIS کلاس 123KV و پایین تر
		2.5A@400KV		برای GIS 300KV و کمتر
CHX-2000KVA/200KV،400KV	200KV*2	10A@200KV	2000KVA	برای GIS کلاس 123KV و پایین تر
		5A@400KV		برای GIS 300KV و کمتر
نیاز ویژه می تواند توسط سفارش صورت گیرد.

7.2برای آزمایش های زیر فشار AC در محل GIS کلاس 145KV ~ 362KV

مدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	درخواست (از 45 هرتز شروع می شود)
CHX-500KVA/250KV،500KV	250KV*2	2A@250KV	500KVA	برای 145KV و پایین تر از کلاس GIS
		1A@500KV		برای 362KV و پایین تر از کلاس GIS
CHX-1000KVA/250KV،500KV	250KV*2	4A@250KV	1000KVA	برای 145KV و پایین تر از کلاس GIS
		2A@500KV		برای 362KV و پایین تر از کلاس GIS
CHX-2000KVA/250KV،500KV	250KV*2	8A@250KV	2000KVA	برای 145KV و پایین تر از کلاس GIS
		4A@500KV		برای 362KV و پایین تر از کلاس GIS
CHX-3000KVA/250KV،500KV	250KV*2	12A@250KV	3000KVA	برای 145KV و پایین تر از کلاس GIS
		6A@500KV		برای 362KV و پایین تر از کلاس GIS
نیاز ویژه می تواند توسط سفارش صورت گیرد.

7.3 برایآزمایش های فرعی AC در محل GIS کلاس 170KV ~ 550KV

مدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	درخواست (از 45 هرتز شروع می شود)
CHX-1200KVA/300KV،600KV	300KV*2	4A@300KV	1200KVA	برای GIS کلاس 170KV و کمتر
		2A@600KV		برای 550KV و پایین تر از کلاس GIS
CHX-1800KVA/300KV،600KV	300KV*2	6A@300KV	1800KVA	برای GIS کلاس 170KV و کمتر
		3A@600KV		برای 550KV و پایین تر از کلاس GIS
CHX-2400KVA/300KV،600KV	300KV*2	8A@300KV	2400KVA	برای GIS کلاس 170KV و کمتر
		4A@600KV		برای 550KV و پایین تر از کلاس GIS
CHX-3600KVA/300KV،600KV	300KV*2	12A@300KV	3600KVA	برای GIS کلاس 170KV و کمتر
		6A@600KV		برای 550KV و پایین تر از کلاس GIS
CHX-4800KVA/300KV،600KV	300KV*2	16A@300KV	4800KVA	برای GIS کلاس 170KV و کمتر
		8A@600KV		برای 550KV و پایین تر از کلاس GIS
نیاز ویژه می تواند توسط سفارش صورت گیرد.

7.4 برایآزمون زیر فشار AC در محل GIS کلاس 123KV ~ 800KV

مدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	درخواست (از 45 هرتز شروع می شود)
CHX-2400KVA/200KV×4	800KV	12A@200KV	2400KVA	برای GIS کلاس 123KV و پایین تر
		6A@400KV		برای GIS 300KV و کمتر
		3A@600KV		برای 550KV و پایین تر از کلاس GIS
		3A@800KV		برای 800KV و پایین تر از کلاس GIS
CHX-3600KVA/200KV×4	800KV	13A@200KV	3600KVA	برای GIS کلاس 123KV و پایین تر
		9A@400KV		برای GIS 300KV و کمتر
		4.5A@600KV		برای 550KV و پایین تر از کلاس GIS
		4.5A@800KV		برای 800KV و پایین تر از کلاس GIS
CHX-4800KVA/200KV×4	800KV	24A@200KV	4800KVA	برای GIS کلاس 123KV و پایین تر
		12A@400KV		برای GIS 300KV و کمتر
		6A@600KV		برای 550KV و پایین تر از کلاس GIS
		6A@800KV		برای 800KV و پایین تر از کلاس GIS
نیاز ویژه می تواند توسط سفارش صورت گیرد.

VIII. جدول استاندارد آزمایش عایق بندی در محل از IEC 62271-203:2011 برای HV GIS

30-300 هرتز فرکانس سیستم تست رزونانت ولتاژ بالا با منبع برق فرکانس متغیر 2
