دستگاه آزمایش کابل بلند HV XLPE / تجهیزات آزمایش Hv 3000KVA یا ظرفیت OEM

جزئیات محصول:

محل منبع:	نینگبو، چین
نام تجاری:	Ningbo Suntech Power
گواهی:	ISO9001
شماره مدل:	CHX-3000KVA/150KV

پرداخت:

مقدار حداقل تعداد سفارش:	یک واحد
قیمت:	Negotiable
جزئیات بسته بندی:	کیف استاندارد چوبی بدون بخور را صادر کنید
زمان تحویل:	25 تا 35 روز کاری
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	10 مجموعه / 2 ماه

مخاطب

توضیحات محصول جزئیات

اصل تست:	مدار رزونانت فرکانس متغیر	استفاده:	آزمون ولتاژ مقاومت AC برای کابل HV یا GIS
حداکثر ظرفیت:	3000KVA یا OEM	حداکثر ولتاژ:	150KV یا OEM
فرکانس تست:	20 تا 300 هرتز	چرخه کار:	60 دقیقه یا OEM
دقت تست:	نه کمتر از 1.5٪	ویژه برای:	تست در محل برای کابل طولانی HV XLPE و GIS
استاندارد تست:	IEC 60060-1:2010；IEC 60840:2011 و IEC 62067:2011 برای کابل XLPE
برجسته:	دستگاه آزمایش کابل 3000KVA,دستگاه آزمایش کابل XLPE,تجهیزات آزمایش کابل XLPE Hv , XLPE Cable Testing Device , XLPE Cable Hv Test Equipment

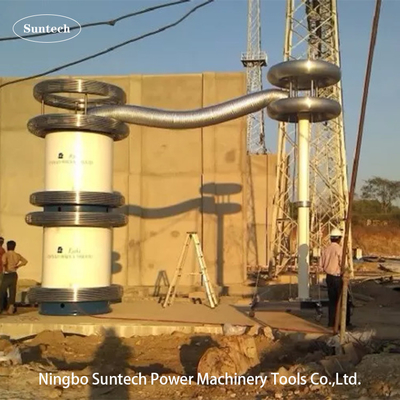

رآکتور آزمایش ولتاژ مقاومت با فرکانس متغیر برای کابل بلند HV XLPE

I. کاربرد:

راکتور آزمون ولتاژ بالا تقویت کننده یا ژنراتور HV در مدار ولتاژ مقاومت تابش فرکانس متغیر است ، ظرفیت بزرگ و HV برای یک قطعه با فاکتور تولید کیفیت بالاتر دارد.برای آزمایش کابل ولتاژ بالا XLPE با فاصله طولانی تر است..

شرکت فانکي مي تونه طرح و توليد کالا رو بر اساس هر نوع مورد نياز مشتري انجام بده مثلاً نوع سيلندر و نوع مخزن آهن

راکتور آزمایش می تواند به 130KV، 150KV، 155KV، 200KV، 250KV، 300KV، 350KV، 400KV برای هر قطعه ولتاژ نامی بر اساس دامنه مختلف مورد آزمایش یا مشتری مورد نیاز تولید شود.جریان نامی هر رآکتور HV می تواند 1 ~ 5A باشد،10A ،15A ،20A ،25A ،30A

شکل اصول آزمون:
Portable Variable Frequency Resonant Withstand Voltage Test Set

VF: منبع برق فرکانس متغیر که بخش کنترل و اندازه گیری در مدار آزمایش است.

T: ترانسفورماتور هیجان که ولتاژ هیجان را برای راکتور آزمایش HV فراهم می کند
L: رآکتور آزمایش که در مدار LC رزنانس است و ولتاژ آزمایش را تولید می کند

Cx: تجهیزات آزمایش شده

MOA1: خاموش کننده رعد و برق بخش محافظ در ترانسفورماتور تحریک است
C1,C2: تقسیم کننده ولتاژ ((C1 بازوی ولتاژ بالا است،C2 بازوی ولتاژ پایین است)) که بخش اندازه گیری ولتاژ HV است

III. داده های فنی عمومی:

حالت آزمایش سیستم: سرود سری با فرکانس متغیر
مدل سیستم: OEM
منبع برق ورودی: 380±10% ((سه فاز) ،50Hz/60Hz
تعداد راکتور آزمایش HV: OEM
ظرفیت خروجی نامی: OEM
ولتاژ خروجی نامی: 150KV یا OEM
حداکثر ولتاژ آزمایش: حداکثر 150KV،300KV،450KV
جریان خروجی نامی: حداکثر 25A یا OEM
محدوده فرکانس: 20Hz تا 300Hz
شکل موج ولتاژ رزونانس خروجی: موج سینوس
THD شکل موج خروجی: ≤1%
سطح عایق بندی: کمتر از 1.1 بار و حفظ 1 دقیقه، طبیعی
چرخه کار: 60 دقیقه در حالت کار فعلی نامی
فاکتور کیفیت خود مجموعه آزمایش: Q≥60
افزایش دما: کمتر از 65K در حال حاضر 60 دقیقه کار نامی؛
سطح سر و صدا: بیش از 65dB
ساختار راکتور: نوع غوطه ور شدن روغن، نوع سیلندر لوله اپوکسی

IV. لوازم جانبی

حلقه های ضروری تاج
کابل های موازی راکتور
کابل های خروجی HV ((ریاکتور به تقسیم)
حلقه کرونا برای راکتور آزمایش
یک گزارش آزمایش نهایی، یک گواهی کیفیت، یک راهنمای کاربر و یک لیست بسته بندی ارائه می شود.

V. مدل معمولی راکتورهای آزمایشی

1 مدل اختیاری برای آزمایش ولتاژ در محل کابل XLPE کلاس 132KV

مدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	حداکثر کاربرد
CHX-775KVA/155KV	155KV	5A	775KVA	کابل 132kV≤1km
CHX-1550KVA/155KV	155KV	10A	1550KVA	کابل 132kV≤2km
CHX-2325KVA/155KV	155KV	15A	2325KVA	کابل 132kV≤3km
CHX-3100KVA/155KV	155KV	20A	۳۱۰۰ کیلو وات	کابل 132kV≤4km
CHX-3875KVA/155KV	155KV	25A	3875KVA	کابل 132kV≤5km
CHX-7750KVA/155KV	155KV	50A	7750KVA	کابل 132kV≤10km
CHX-12400KVA/155KV	155KV	80A	12400KVA	کابل 132kV≤16km
CHX-15500KVA/155KV	155KV	100A	15500KVA	کابل 132kV≤20km
نیاز ویژه می تواند توسط سفارش صورت گیرد.

توجه: کلاس ولتاژ کابلی که مورد آزمایش قرار گرفته است ≤ 132kV، 0.25uF/km

2 مدل اختیاری برای آزمایش ولتاژ در محل کابل XLPE کلاس 230KV

مدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	حداکثر کاربرد
CHX-2020KVA/255KV	255KV	8A	2020KVA	کابل 220 ~ 230kV≤1km
CHX-4080KVA/255KV	255KV	16A	4080KVA	کابل 220~230kV≤2km
CHX-6120KVA/255KV	255KV	24A	۶۱۲۰ کیلو وات	کابل 220 ~ 230kV≤3km
CHX--8160KVA/255KV	255KV	32A	8160KVA	کابل 220~230kV≤4km
CHX--10200KVA/255KV	255KV	40A	10200KVA	کابل 220~230kV≤5km
CHX--20400KVA/255KV	255KV	80A	20400KVA	کابل 220~230kV≤10km
CHX--25500KVA/255KV	255KV	100A	25500KVA	کابل 220 ~ 275kV≤12.5km
نیاز ویژه می تواند توسط سفارش صورت گیرد.

توجه: کلاس ولتاژ کابلی که مورد آزمایش قرار گرفته است ≤ 230kV، 0.25uF/km

3 مدل اختیاری برای آزمایش ولتاژ در محل کابل XLPE کلاس 330KV

مدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	حداکثر کاربرد
CHX-3500KVA/350KV	۳۵۰ کیلوولت	10A	۳۵۰۰KVA	کابل 330kV≤1km
CHX-7000KVA/350KV	۳۵۰ کیلوولت	20A	۷۰۰۰ کیلو وات	کابل 330kV≤2km
CHX-10500KVA/350KV	۳۵۰ کیلوولت	30A	10500KVA	کابل 330kV≤3km
CHX-14000KVA/350KV	۳۵۰ کیلوولت	40A	14000KVA	کابل 330kV≤4km
CHX-21000KVA/350KV	۳۵۰ کیلوولت	60A	۲۱۰۰۰ کیلو وات	کابل 330kV≤5km
CHX-28000KVA/350KV	۳۵۰ کیلوولت	80A	28000KVA	کابل 330kV≤10km
نیاز ویژه می تواند توسط سفارش صورت گیرد.

توجه: کلاس ولتاژ کابل مورد آزمایش ≤ 330kV، 0.25uF/km

4 مدل دیگر اختیاری برای کابل XLPE بلند در محل مقاومت در برابر تست ولتاژ

مدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	درخواست (از 20 هرتز شروع می شود)
CHX-2600KVA/130KV	130KV	10A,20A	1300KVA	برای تو₀=64KV و زیر کابل
CHX-3000KVA/150KV	150KV	10A، 20A	3000KVA	برای تو₀=87KV و زیر کابل
CHX-10000KVA/250KV	250KV	20A، 40A	10000KVA	برای تو₀=127KV و زیر کابل
CHX-20000KVA/250KV	250KV	20A، 80A	20000KVA	برای تو₀=127KV و زیر کابل
CHX-21000KVA/350KV	۳۵۰ کیلوولت	20A، 60A	۲۱۰۰۰ کیلو وات	برای تو₀=230KV و زیر کابل
CHX-42000KVA/350KV	۳۵۰ کیلوولت	20A، 80A	42000KVA	برای تو₀=230KV و زیر کابل
نیاز ویژه می تواند توسط سفارش صورت گیرد.

توجه: ولتاژ آزمون کابل XLPE 1.7U در نظر گرفته شده است.₀

5 مدل اختیاری برای کابل های کلاس HV یا EHV و GISتست هیپوتریک AC در محل

ماُدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	درخواست (از 20 هرتز شروع می شود)
CHX-2600KVA/130KV,260KV	130KV,260KV	20A@130KV	2600KVA	برای تو₀= کابل 64KV برای GIS کلاس 72.5KV
		10A@260KV		برای تو₀=127KV کابل برای سیستم اطلاعات جغرافیایی طبقه 145KV
CHX-9000KVA/150KV،300KV	150KV، 300KV	60A@150KV	۹۰۰۰KVA	برای تو₀= کابل 87KV برای GIS کلاس 72.5KV
		30A@300KV		برای تو₀= 160KV کابل برای سیستم اطلاعات جغرافیایی طبقه 170KV
CHX-10000KVA/250KV،500KV	250KV،500KV	40A@250KV	10000KVA	برای تو₀=127KV کابل برای سیستم اطلاعات جغرافیایی طبقه 145KV
		20A@500KV		برای تو₀=290KV کابل برای GIS کلاس 362KV
CHX-20000KVA/250KV،500KV	250KV،500KV	80A@250KV	20000KVA	برای تو₀=127KV کابل برای سیستم اطلاعات جغرافیایی طبقه 145KV
		40A@500KV		برای تو₀=290KV کابل برای GIS کلاس 362KV
CHX-21000KVA/350KV،700KV	۳۵۰ کیلوولت، ۷۰۰ کیلوولت	60A@350KV	۲۱۰۰۰ کیلو وات	برای تو₀= کابل 190KV برای سیستم اطلاعات جغرافیایی طبقه 170KV
		30A@700KV		برای تو₀=290KV کابل برای GIS کلاس 550KV
نیاز ویژه می تواند توسط سفارش صورت گیرد.
