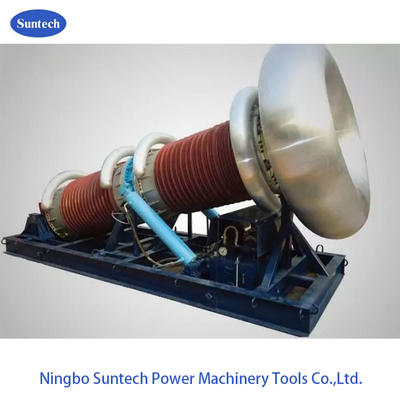

Name: سیستم آزمایش رزونانت AC با نفوذ متغیر نوع هیدرولیک برای HV GIS یا CVT
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: سری CHX(LYY).
Price: 285,715.00 USD
Availability: InStock

امکانات گالری توضیحات محصول درخواست نقل قول

امکانات

مشخصات

اصل تست: مدار رزونانت ایندکتانس متغیر

استفاده: تست ولتاژ AC در محل برای HV GIS یا CVT

ویژگی طراحی: نصب سريع و بازيافت سريع

جزء: راکتور تست کنسول کنترل کابینت تنظیم کننده ولتاژ تقسیم کننده ولتاژ استاندارد

فرکانس تست: 50 هرتز / 60 هرتز

چرخه کار: 15 دقیقه

دقت تست: نه کمتر از 1.5٪

شکل موج خروجی: موج خوب سینوس

ویژه برای: تست در محل برای HV یا EHV GIS، CVT

راه استفاده از راکتور: یک بدن و نوع هیدرولیک برای ایستادن و بازیافت

استاندارد تست: IEC60060-1:2010؛IEC 62271-203:2011 برای سیستم اطلاعات جغرافیایی

برجسته کردن:

سیستم آزمایش رزونانت AC با نفوذ متغیر,سیستم تست رزونانس AC هیدرولیک

Hydraulic AC Resonant Test System

اطلاعات اولیه

محل منبع: نینگبو، چین

نام تجاری: Ningbo Suntech Power

گواهی: ISO9001

شماره مدل: سری CHX(LYY).

پرداخت

جزئیات بسته بندی: کیف استاندارد چوبی بدون بخور را صادر کنید

زمان تحویل: 45 تا 60 روز کاری

شرایط پرداخت: L/C، T/T

قابلیت ارائه: 2 مجموعه / 2 ماه

گالری

سیستم آزمایش رزونانت AC با نفوذ متغیر نوع هیدرولیک برای HV GIS یا CVT

توضیحات محصول

مجموعه تست ولتاژ مقاوم به رزونانس متغیر، مجموعه تست نوع هیدرولیک HV با رزونانس، تست CVT

I. کاربرد:

CHX- ((LYY) دستگاه های تست رزونانس سری بالا بردن خودکار هیدرولیک عمدتاً برای مقاومت در برابر ولتاژ AC و تشخیص تخلیه جزئی دستگاه های الکتریکی ولتاژ بالا که بیش از 800KV نیستند، استفاده می شود.به ویژه برای آزمایش کالیبراسیون میدان برای سطح مختلف CVT و آزمایش مقاومت ولتاژ AC برای سطح مختلف HV مناسب است.GIS و GIL

Fanke successfully developed AC voltage withstand and PD detection device through combination of series resonance circuit theory and altering traditional test reactor structure from technical feature of materialogy،خصوصیت الکترومغناطیسی،ماشین آلات اتومبیل و انتقال هیدرولیک،که باعث می شود آزمایشات ساحلی بسیار مناسب تر و کارآمدتر باشد

۲- محدوده اعمال

برای منبع برق ولتاژ بالا بدون فرکانس قدرت PD برای آزمایش کالیبراسیون میدان تفاوت زاویه ای CVT و خطای نسبت استفاده می شود.
برای تست مقاومت ولتاژ AC و آزمایش PD HV.GIS، HV.GIL، HV.switch، induktor متقابل و بوش با ولتاژ بیش از 800KV استفاده می شود

III. اجزای اصلی:

ترانسفورماتور تحریک یک بدن و راکتور آزمایشبا پلتفرم های هیدرولیک
کنسول اندازه گیری و کنترل
کابینت تنظیم کننده ولتاژ الکتریکی
تقسیم کننده ولتاژ استاندارد با اتصال

IV. ایستادن محکم و بازیافت

سیستم آزمایش رزونانت AC با نفوذ متغیر نوع هیدرولیک برای HV GIS یا CVT 0

سیستم آزمایش رزونانت AC با نفوذ متغیر نوع هیدرولیک برای HV GIS یا CVT 1

1.طراحی چندتافت برای هر دو راکتور قادر به پاسخگویی به فرکانس قدرت ولتاژ بالا مورد نیاز توسط کالیبراسیون میدان برای CVT زیر 50Hz است.
2مطابقت با منبع برق فرکانس متغیر برای تکمیل تست مقاومت ولتاژ AC برای تجهیزات الکتریکی مانند GIS، شکاف،
محرک متقابل، محدوده عایق 110KV-500KV.

V. ویژگی اصلی

بازیافت سریع یا ایستادن بخش تولید کننده HV ((ریاکتورهای آزمایش و ترانسفورماتور هیجان) از طریق تجهیزات الکترو هیدرولیک و نیازی به استفاده از دستگاه بلند کردن،کاهش شدت کار و بهبود بهره وری آزمایشبه راحتی از ارتفاع حمل تجهیزات آزمایش اجتناب کنید.
طراحی داخلی یکپارچه برای راکتور آزمایش ولتاژ بالا بدون PD و ترانسفورماتور تحریک برای صرفه جویی در فضای طرح بندی میدان آزمایش؛
استفاده از دامن چتر سیلیکونی برای مواد عایق بندی از پوسته بخش تولید کننده HV، ارتفاع را کاهش می دهد و حجم و وزن را بهینه می کند
از قسمت؛
پایه مخصوص کانتینری که برای انتقال آسان در وسیله نقلیه استفاده می شود ؛ تجهیزات الکترو هیدرولیکی را با فشار بزرگ و بلند کردن به آرامی از چابکی و بدون تکان می گیرد ؛
سیستم می تواند با یک وسیله آزمایش خاص همراه باشد ((اختیاری)

VI. اطلاعات فنی عمومی:

خازن نامی: 400KVA 1000KVA
ولتاژ نامی: 400KV 800KV
جریان نامی: 1A 2A
قدرت کاری: منبع تک فاز 380V،50Hz/60Hz
مقدار فاکتور کیفیت سیستم: Q ≥ 50
چرخه کار و افزایش دمای: پس از 15 دقیقه کار نامی، افزایش دمای پیچ و خم ≤ 65K
سر و صدا: ≤ 65dB
ارتفاع: ≤ 3000 متر
دمای محیط: -25°C ~ 45°C، رطوبت نسبی ≤ 90%، بدون تهویه
اندازه: به شکل بالا مراجعه کنید

VI. لوازم جانبی

جعبه لوازم جانبی برای ذخیره لوازم جانبی
کابل های ورودی منبع برق
کابل های خروجی منبع برق
کابل اتصال بین ترانسفورماتور تحریک و تنظیم کننده ولتاژ
کابل اتصال بین ترانسفورماتور تحریک و کنسول کنترل
کابل های زمین گیری سیستم
سیم های خروجی HV راکتور
کابل های اندازه گیری HV (کابل های خروجی سیگنال تقسیم کننده ولتاژ)
کابل های خروجی HV ((ریاکتور برای تقسیم، تقسیم کننده برای شیء آزمایش)
سیستم هیدرولیک
حلقه کرونا برای راکتور آزمایش و تقسیم کننده
یک گزارش آزمایش نهایی، یک گواهی کیفیت، یک راهنمای کاربر و یک لیست بسته بندی ارائه می شود.

VII. سایر مدل های معمولی

مدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	درخواست (از 45 هرتز شروع می شود)
CHX-(LYY) -400KVA/400KV	200KV*2	2A@200KV	400KVA	برای GIS 132KV و پایین تر
		1A@400KV		برای 132KV و پایین تر از کلاس CVT
CHX-(LYY) -800KVA/400KV	200KV*4	4A@200KV	800KVA	برای GIS 132KV و پایین تر
		2A@400KV		برای 132KV و پایین تر از کلاس CVT
CHX-(LYY) -800KVA/400KV,800KV	400KV*2	2A@400KV	800KVA	برای GIS 400KV و کمتر
		1A@800KV		برای 400KV و پایین تر از کلاس CVT
CHX-(LYY) -1600KVA/400KV,800KV	400KV*4	4A@400KV	1600KVA	برای GIS 400KV و کمتر
		2A@800KV		برای 400KV و پایین تر از کلاس CVT
نیاز ویژه می تواند توسط سفارش صورت گیرد.
