تجهیزات آزمایش ژنراتور حرارتی با دقت بالا / AC High Voltage Tester کم سر و صدا

جزئیات محصول:

محل منبع:	نینگبو، چین
نام تجاری:	Ningbo Suntech Power
گواهی:	ISO9001
شماره مدل:	CHX-L-350KVA/50KV

پرداخت:

مقدار حداقل تعداد سفارش:	یک واحد
قیمت:	Negotiable
جزئیات بسته بندی:	کیف استاندارد چوبی بدون بخور را صادر کنید
زمان تحویل:	35 تا 45 روز کاری
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	5 واحد / 2 ماه

مخاطب

توضیحات محصول جزئیات

استفاده:	دستگاه تست ژنراتور حرارتی	مورد آزمون:	آزمایش AC Hipot و آزمایش تخلیه جزئی
ولتاژ تست:	نه بیشتر از 50 کیلو ولت	جریان آزمایشی:	نه بیشتر از 7A
فرکانس تست:	50 هرتز یا 60 هرتز	بدون PD:	نه بیشتر از 5pC در 50KV
چرخه کار:	30دقيقه يا طبق دستور	دقت تست:	نه کمتر از ۱.۰ درصد
برجسته:	تجهیزات آزمایش ژنراتور حرارتی کم سر و صدا,آزمونگر ژنراتور حرارتی با دقت بالا,تست کننده ولتاژ بالا AC 50Hz , High Accuracy Thermal Generator Tester , Ac High Voltage Tester 50Hz

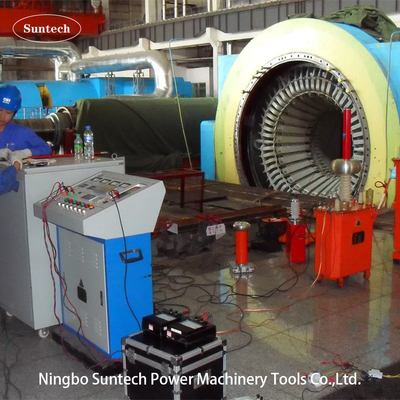

فرکانس قدرت AC رزنانت مقاومت در برابر ولتاژ تست مجموعه برای آزمایش ژنراتور های حرارتی

I. توضیحات محصول:

بر اساس استانداردهای آزمون مربوطه از IEC و IEEE، در زمانتعمیرات عمده یانصب جدید ژنراتور، پیچ و تاب استاتور از ژنراتور قدرت حرارتی ظرفیت بزرگ نیاز به انجام AC مقاومت تست ولتاژدر قدرت 50 یا 60 هرتزفرکانس

مجموعه آزمایش رزونانت AC را می توان به عنوان سیستم آزمایش رزونانت فرکانس متغیر و حشرت متغیر طبقه بندی کرد.فرکانس قدرت AC شور و مقاومت ولتاژ تست برای ژنراتورهای حرارتی ظرفیت بزرگ استاز طریق تنظیم حثیت، به رزونانس تنظیم می شود. تولید ظرفیت بزرگ در شیء مورد آزمایش می تواند با وارد کردن منبع برق ظرفیت کوچک و فضای طرح سامل از طریق استفاده از مجموعه به دست آید.بنابراین مجموعه تست معمولا برای در محل استفاده می شود AC مقاومت تست ولتاژ و PD تشخیص منبع HV برای ژنراتور برقمجموعه آزمایشی مدل CHX-350KVA/50KV برای آزمایش ژنراتورهای حرارتی 600MW و پایین تر طراحی شده و استفاده می شود.

II. درخواست

تولید کننده های حرارتی 600MW و کمتر

100MW و کمتر از ساعتژنراتورهای هیدرولیک

III. اجزای اصلی:

SN	نام اجزای	نوع و مشخصات	چه قدر؟	هر وزن	هر ابعاد
1	کنسول کنترل رزونانس	DCG-L-50KVA/380V	1 قطعه	25 کیلوگرم	600360850 میلی متر
2	کابینت تنظیم کننده ولتاژ الکتریکی	DT-50KVA/0~420V	1 قطعه	300 کيلوگرم	6005001150 میلی متر
3	ترانسفورماتور تحریک	CQSB-50kVA/8KV	1 قطعه	300 کيلوگرم	۶۵۰۶۵۰۸۰۰ میلی متر
4	راکتور استندنت متغیر	CHX ((TL) - 350kVA/50kV	1 قطعه	1000 کیلوگرم	9507501400 میلی متر
5	تقسیم کننده ولتاژ	TRF-50KV	1 مجموعه	۵ کیلوگرم	D170*H850mm
6	لوازم جانبی آزمایش ویژه
توجه: نیاز ویژه می تواند توسط سفارش انجام شود.

VI. اطلاعات فنی عمومی:

حالت مدار رزونانس: رزونانس سری با حثیت متغیر
مدل سیستم: CHX-L-350KVA/50KV
منبع برق ورودی: 380±10% ((یک فاز) ،50Hz/60Hz
ظرفیت خروجی نامی: 350kVA
ولتاژ خروجی نامی:50KV
جریان خروجی نامی: 7A
سطح PD خود: بیش از 5٪
محدوده فرکانس: 50/60Hz
شکل موج ولتاژ رزونانس خروجی: موج سینوس خالص
THD شکل موج خروجی: ≤1%
سطح عایق بندی: کمتر از 1.1 بار و حفظ 1 دقیقه، طبیعی
چرخه کار: 30 دقیقه در حالت کار فعلی کمتر
فاکتور کیفیت خود مجموعه آزمایش: Q≥30؛
افزایش دما: کمتر از 65K در 30 دقیقه کار با جریان نامی
سطح سر و صدا: بیش از 65dB
ساختار راکتور: روغن غوطه ور شده با نوع مخزن آهن،حرکت پذیر تنظیم

V. مزیت تکنولوژی

قدرت واکنش به طور کامل جبران می شود، قدرت تجهیزات و قدرت تنها کمتر از 1/10 از تجهیزات اندازه گیری شده است؛ با حجم کوچکتر و سبک تر در مقایسه با تجهیزات در همان ظرفیت.
با ظرفیت خروجی بزرگ و ظرفیت قدرت کوچک، هزینه پایین، آسان برای کار و حفظ امن.
مدار فیلتر جریان معمولی، تحریف ولتاژ خروجی (THD) بسیار کوچک است
جریان مدار کوتاه پس از فلش اوور یا خرابی تنها کمتر از 1/10 (1/Q) از جریان اندازه گیری شده است، می تواند به طور موثر از آسیب به نقطه خطا پس از خرابی جلوگیری کند.
بعد از فلش اوور، اتوماتيك قوس را منفجر مي کند، اين يک پروسه طولاني و پايدار است تا ولتاژ ريزانسي سريال را بهبود ببخشد، امن.

VI. عملکرد

عملکرد کنترل از راه دور و نشان دادن شکاف هسته آهن راکتور:سنسور شکاف در راکتور نصب شده است که به طور مستقیم شکاف هسته آهن را بر روی کنسول برای هدایت عملیات می خواند. سوئیچ محدود کننده شکاف و شاخص نیز نصب شده است.
وقتي که زمان مقاومت تموم شد، عملکرد اتوماتيك پايين بياد:زمانبرداري مقاومت زمانبرداري عددي را به کار مي گيرد وقتي زمانبرداري تمام شد سيستم به طور خودکار خاموش ميشه
موقعیت صفر نزدیک، صفر شروع عملکرد افزایش:اگر تنظیم کننده ولتاژ در موقعیت صفر نباشد، دکمه خروجی HV نمی تواند بسته شود، اطمینان حاصل شود که سیستم از صفر افزایش می یابد.
محافظت از جریان:این سیستم با رله بیش از حد فعلی است که دارای ضد تداخل بالا، عمل سریع، حفاظت از مورد آزمایش در برابر آسیب بیش از حد فعلی است.
ولتاژ بیش از حد و فلش مورد آزمایشعملکردهای حفاظت از بیش از حد:این سیستم بر روی صفحه حفاظت از ولتاژ بالا و فلش-اوور الکترونیکی استفاده می کند، از شیء مورد آزمایش در برابر ولتاژ بالا و فلش-اوور محافظت می کند.جداسازی بزرگ و تنظیم نامناسب ولتاژ محافظت از شکاف کرویتنظیمات محافظت از ولتاژ بالا تنظیم دستی، نمایش دیجیتال است که مستقیم، راحت و دقیق است.حفاظت از فلش-اوور نمونه گیری انحراف تصادف از تخلیه سیگنال کاهش تاخیر، آن را با سیگنال پایه مقایسه می کند و تعیین می کند.
عملکرد مانیتور در زمان واقعی برای داده های آزمایش:آن قادر به نظارت بر ولتاژ جانبی HV، جریان و ولتاژ جانبی LV، جریان است که مشاهده مستقیم وضعیت آزمایش است.
نمایش دیجیتالی رزنشن مدار و عملکرد قفل زمانی که رزنشن نباشد و افزایش یابد:
این می تواند به طور مستقیم حالت رزونانس سیستم را با عامل قدرت نشان دهد. اگر سیستم در نقطه رزونانس نباشد، باید دکمه نزدیک را فشار دهد تا افزایش یابد. هنگامی که سیستم به رزونانس تنظیم می شود,دکمه ی Close را رها کنید، روی دکمه ی Step Up/Down کلیک کنید تا به سمت بالا یا پایین حرکت کنید.
توقف اضطراریدر صورت وجود شرایط غیرطبیعی در طول آزمایش، این سوئیچ را روشن کنید.برق اصلی بلافاصله قطع می شود تا از ایمنی پرسنل آزمایش و تجهیزات محافظت شود..

VII. لوازم جانبی

جعبه لوازم جانبی برای ذخیره لوازم جانبی
کابل های اتصال کنسول کنترل و تنظیم کننده ولتاژ
کابل های اتصال راگولاتور ولتاژ و ترانسفورماتور هیجان
کابل های خروجی ترانسفورماتور هیجان انگیز
کابل های زمین گیری سیستم
کابل های موازی راکتور
کابل های خروجی HV ((ریاکتور برای تقسیم، تقسیم کننده برای شیء آزمایش)
کابل های اندازه گیری HV (کابل های خروجی سیگنال تقسیم کننده ولتاژ)
یک گزارش آزمایش نهایی، یک گواهی کیفیت، یک راهنمای کاربر و یک لیست بسته بندی ارائه می شود.

VIII. لیست فروش برنامه

SN	نام پروژه	ظرفیت اسمی ژنراتور	مدل معمولی مجموعه آزمایش ارائه شده	کشور	سفارش Qty.
1	نیروگاه برق آبی سه دره	توليدگر برق آبي 700 ميگاوات	CHX-L-2350KVA/55KV	چین	2 مجموعه
2	نیروگاه برق آبی گژوبا	تولید کننده برق آبی 170MW	CHX-L-1100KVA/40KV	چین	2 مجموعه
3	نیروگاه برق آبی شیلوودو	توليدگر برق آبي 770MW	CHX-L-2850KVA/55KV	چین	2 مجموعه
4	نیروگاه آبي شيانگجيابا	توليد کننده برق آبي 800 ميگاوات	CHX-L-3750KVA/65KV	چین	2 مجموعه
5	نیروگاه برق آبی وودوند	توليد کننده برق آبي 850MW	CHX-L-5100KVA/60KV	چین	2 مجموعه
6	نیروگاه برق آبی بای هتان	توليدگر برق آبي 1000 مگاوات	CHX-L-4800KVA/65KV	چین	2 مجموعه
7	نیروگاه برق آبی SON LA	تولید کننده برق آبی ۴۰۰ مگاوات	CHX-L-1125KVA/45KV	ویتنام	1 مجموعه

IX. مدل اختیاری

مدل	ولتاژ نامی	جریان خروجی نامی	ظرفیت خروجی نامی	درخواست برای تولیدی توربین یا تولیدی انرژی حرارتی
CHX-L-250KVA/50KV	50KV	5A	250KVA	برای استاتور ژنراتور 300MW و کمتر
CHX-L-350KVA/50KV	50KV	7A	۳۵۰KVA	برای استاتور ژنراتور 600MW و کمتر
CHX-L-600KVA/50KV	50KV	12A	600KVA	برای استاتور ژنراتور 1000MW و کمتر
نیاز ویژه می تواند توسط سفارش صورت گیرد.
