Name: مجموعه آزمایش رزونانت AC آزاد PD تجهیزات آزمایش تخلیه جزئی بیش از 10pC
Brand: Ningbo Suntech Power
SKU: سری FKWJF
Price: 1.00 USD
Availability: InStock
Rating: 4.5 (163 reviews)

خانه محصولات قطع فیوز ولتاژ بالا

مجموعه آزمایش رزونانت AC آزاد PD تجهیزات آزمایش تخلیه جزئی بیش از 10pC

جزئیات محصول:

محل منبع:	نینگبو، چین
نام تجاری:	Ningbo Suntech Power
گواهی:	ISO9001
شماره مدل:	سری FKWJF

پرداخت:

مقدار حداقل تعداد سفارش:	یک واحد
قیمت:	Negotiable
جزئیات بسته بندی:	کیف استاندارد چوبی بدون بخور را صادر کنید
زمان تحویل:	65 تا 90 روز کاری
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	5 مجموعه / 2 ماه

مخاطب

توضیحات محصول جزئیات

اصل تست:	مدار رزونانت فرکانس متغیر	استفاده:	تست تحمل ولتاژ القایی و تخلیه جزئی
ویژگی طراحی:	نوع PD رایگان، نه بیشتر از 10pC	جزء:	منبع تغذیه V/F، ترانسفورماتور تحریک، راکتور تست مدولار فندکی، و تقسیم کننده ولتاژ
فرکانس تست:	150 هرتز × 200 هرتز یا 20 تا 300 هرتز	چرخه کار:	90mints یا 180mints
دقت تست:	نه کمتر از 1.5٪	شکل موج خروجی:	موج خوب سینوس
ویژه برای:	تست در محل برای ترانسفورماتور قدرت کلاس UHV با ظرفیت بالا	راه استفاده از راکتور:	در یک سری یا در یک ارتباط موازی
استاندارد تست:	IEC60076-3-2013
برجسته:	تجهیزات آزمایش تخلیه جزئی 150 هرتز,مجموعه تست رزونانت PD Free Ac,مجموعه آزمایش رزونانت AC فرکانس متغیر , PD Free Ac Resonant Test Set , Variable Frequency Ac Resonant Test Set

مجموعه تست ولتاژ مقاوم در رزونانس آزاد PD، ولتاژ مقاوم در ترانسفورم و آزمایش تخلیه جزئی

I. توصیف محصولات:

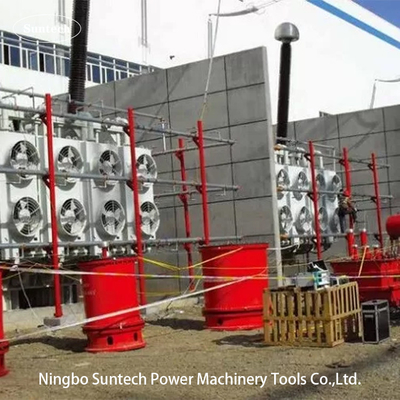

سیستم آزمایش سری FKWJF عمدتا برای مقاومت در ولتاژ محرک میدان و آزمایش تخلیه جزئی ترانسفورماتورهای قدرت کلاس 110KV و بالاتر استفاده می شود. This system adopts PD free push-pull variable-frequency power source technique which ensure fine sine wave and proper test frequency output during testing under iron core unsaturated condition of power transformer این سیستم همچنین می تواند برای آزمایش کابل XLPE یا HV GIS در مسافت های طولانی طراحی شود.تصاویر بالا برای سیستم آزمون ولتاژ تحت فشار و تخلیه جزئی ترانسفورماتور ساخته شده توسط Fanke برای آزمایش برای ترانسفورماتور قدرت 220KV در زمینه است.

آزمون مقاومت ولتاژ محرک (IVWT) ، همچنین به نام آزمایش مقاومت ولتاژ بیش از حد محرک (ACSD،ACLD، DVDF) ، یکی از مهمترین آزمایش های دی الکتریک ترانسفورماتورهای قدرت است.IVWT مورد نیاز است تست معمول و پذیرش تست کننده نصب برای یک ترانسفورم 110KV قدرت .

II. مقوله های قابل استفاده

ترانسفورماتور با عایق درجه بندی شده 110KV
ترانسفورماتورهای 220KV، 500KV، 750KV، 1000KV کلاس.
آزمون مقاومت ولتاژ AC می تواند برای GIS، ترانسفورماتورها، سوئیچ ها، بشینگ و کابل های بیش از 1000kv انجام شود اگر مجهز به راکتورهای رزونانس HV سری مناسب باشد.

III. ترکیب سیستم

منبع برق فرکانس متغیر PD آزاد فشار-کشید و کابینت مشاهده و کنترل،
ترانسفورماتورهای تحریک آزاد PD،
رآکتور آزمون جبران خسارت
ابزار آزمایش تخلیه جزئی
تقسیم کننده ولتاژ اتصال
لوازم مورد نیاز برای آزمایش

IV. ویژگی های فنی

مدار تقویت کننده قدرت خطی طراحی شده، خروجی موج سینوس کامل، تحریف موج کم.
حفاظت چندگانه شامل: حفاظت از خرابی تخلیه، حفاظت از تنظیم ولتاژ بیش از حد، حفاظت از شارژ خروجی، حفاظت از موقعیت صفر شروع، حفاظت از حلقه تقویت بازوی پل,حفاظت از منحنی قدرت. هر نوع از حفاظت از بالا کار می کند، ولتاژ خروجی بلافاصله مسدود خواهد شد منبع تغذیه حلقه اصلی قطع خواهد شد برای تضمین ایمنی پرسنل،اجسام آزمایش شده و سیستم آزمایش.
منبع سیگنال دستگاه از تراشه اختصاصی تولید می شود، ثبات فرکانس خروجی می تواند تا 0.0001 هرتز باشد.و ولتاژ خروجی توسط یک تراشه کنترل می شود که درجه عدم ثبات ولتاژ را کمتر از 1٪ تضمین می کند.
با عملکرد تنظیم پارامترهای آزمایش مانند ولتاژ و زمان آزمایش، روش های کنترل خودکار و دستی.
با تابع تنظیم تثبیت ولتاژ خودکار، ولتاژ خروجی ثابت در هنگام تنظیم فرکانس در محدوده تنظیم شده است.
بازنهاي کنترل شده و کاملاً عایق شده و ولتاژ کم
به طور مداوم در محدوده فرکانس آزمایش از 20 × 400 هرتز تنظیم می شود و با عملکرد جستجوی خودکار فرکانس رزونانس. قادر به تنظیم چند مرحله ای از تشخیص فرکانس.
صفحه نمایش ال سی دی و ماوس های چرخشی چندگانه کنترل شده، رابط انسانی-کامپیوتر دوستانه، ساده و آسان برای کار و ترسیم سیم.
منبع برق فرکانس متغیر توسط مواد مغناطیسی نفوذ پذیری بالا با توانایی ضد اختلال شدید میدان الکتریکی محافظت می شود و دقت و ثبات اندازه گیری را تضمین می کند.
این دستگاه می تواند با وسیله آزمایش ویژه و مخزن همراه مجهز شود.

V. داده های فنی عمومی:

1 ظرفیت منبع برق فرکانس متغیر: 3kW ~ 450kW ((اختیاری با توجه به مدل سیستم)

2 ولتاژ ورودی نامی: سه فاز 380V±10٪،50Hz

3 ولتاژ خروجی نامی سیستم آزمایش: حداکثر تا 1200KV ((تفصیلات ویژه می تواند به صورت سفارش انجام شود)

4 جریان خروجی نامی سیستم آزمایش: می تواند به صورت سفارش انجام شود

5 فرکانس آزمایش خروجی: 20-400 هرتز

6 سطح PD خود: ≤ 5pCunder ولتاژ خروجی نامی

7 شکل موج خروجی: موج سینوس استاندارد، فاکتور انحراف شکل موج ≤ 1%

8 درجه عدم ثبات ولتاژ خروجی: ≤ 1.0٪

9 درجه عدم ثبات فرکانس خروجی: ≤ 0.05٪

10 سطح سر و صدا: ≤ 65dB

11 سطح عایق بندی: زمین پایانی خروجی/ ورودی ≥ 3kV/AC/1min
