محل منبع: | نینگبو، چین |
نام تجاری: | Ningbo Suntech Power |
گواهی: | ISO9001 |
شماره مدل: | FKWJF 300 |
مقدار حداقل تعداد سفارش: | یک واحد |
---|---|
قیمت: | Negotiable |
جزئیات بسته بندی: | کیف استاندارد چوبی بدون بخور را صادر کنید |
زمان تحویل: | 80 تا 90 روز کاری |
شرایط پرداخت: | L/C، T/T |
قابلیت ارائه: | 5 مجموعه / 3 ماه |
اصل تست: | مدار رزونانت فرکانس متغیر | استفاده: | تست هیپات AC و تست ولتاژ مقاومت القایی |
---|---|---|---|
ویژگی: | PD رایگان، نه بیشتر از 10pC | درخواست: | ترانسفورماتور برق HV، GIS، پست برق |
فرکانس تست: | 150 هرتز × 200 هرتز یا 20 تا 300 هرتز | چرخه کار: | 90 مین یا 180 دقیقه |
دقت تست: | نه کمتر از ۱.۰ درصد | ویژه برای: | تست ACLD در محل، تجزیه و تحلیل PD در محل |
استاندارد تست: | IEC60076-3-2013;IEC 60060-1:2010;IEC 60840:2011 و IEC 62067:2011 برای کابل XLPE | ||
برجسته: | سیستم تست رزونانت AC آزاد PD,سیستم تست رزونانت ولتاژ AC,Withstand Voltage AC Resonant Test System |
سيستم هاي آزمايش رزونانسي سيستم هاي آزمايش رزونانسي سيستم هاي آزمايش رزونانسي سيستم هاي آزمايش رزونانسي سيستم هاي آزمايش رزونانسي سيستم هاي آزمايش رزونانسي
توضیحات محصول:
آزمون مقاومت ولتاژ محرک (IVWT) ، همچنین به نام آزمایش مقاومت ولتاژ بیش از حد محرک (ACSD،ACLD، DVDF) ، یکی از مهمترین آزمایش های دی الکتریک ترانسفورماتورهای قدرت است.IVWT مورد نیاز است تست معمول و پذیرش تست کننده نصب برای یک ترانسفورم 110KV قدرت .

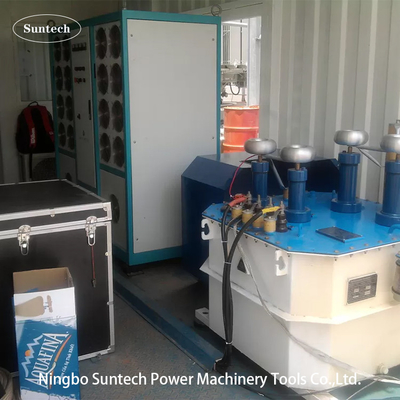

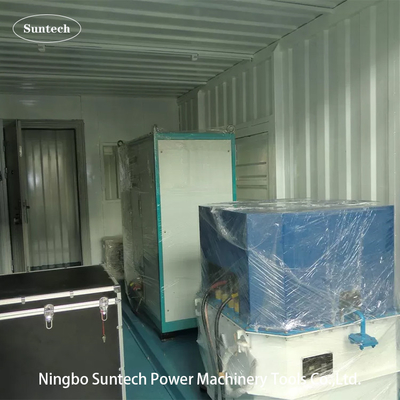

FKWJF-300 Non Partial Discharge Variable Frequency Power Serial Connected ResonanceTest System از قدرت فرکانس متغیر بدون تخلیه جزئی، ترانسفورماتور مرحله ای،راکتور تعویض و تقسیم کننده ولتاژ ظرفیت. ترانسفورماتور تخلیه جزئی، سیستم تست ولتاژ مقاومت تحریک شده انجام آزمایش در راه تحرک.آن را ولتاژ به طرف LV از شیء آزمایش اعمال شده و تولید جریان تحریک بزرگ از طریق تغییر فرکانس مدار آزمایش با استفاده از اصل رزونانس موازیسیستم تست رزونانس متصل به سری از منبع برق فرکانس متغیر، ترانسفورماتور تحریک، راکتور HV و تقسیم کننده ولتاژ ظرفیت تشکیل شده است.خازن و راکتور از شیء آزمایش یک اتصال رزونانس سریال تشکیلتقسیم کننده ولتاژ در اتصال سریال با شیء آزمایش است و برای اندازه گیری ولتاژ رزونانس و عمل به عنوان سیگنال حفاظت از ولتاژ بالا استفاده می شود.
خروجی به مدار رزونانس سری از طریق ترانسفورماتور تحریک متصل می شود تا قدرت تحریک را فراهم کند. این سیستم آزمایش مشکل جریان بزرگ را ندارد.منبع تغذیه با ظرفیت کوچک قادر به انجام آزمایش معادل 30 تا 60 برابر منبع تغذیه استاین به شدت مشکل ظرفیت ضعیف قدرت آزمایش در سایت را حل کرد.
سیستم های FKWJF 300KW می توانند یک فاز را ارائه دهند+35KV / 150Hz ~ 200Hz جریان متناوب برای آزمایش عملکرد عایق سازی ترانسفورماتورهای قدرت تا 630 MVA/220 kV بین چرخش کویل ها، لایه به لایه.از جمله عایق یکنواخت و غیر یکنواخت.
در کنار 2 یا 4 کانال تجزیه کننده PD و لوازم جانبی آن، مدل FKWJF400KW نیز می تواند برای آزمایش ولتاژ تحریک شده با اندازه گیری تخلیه جزئی (IVPD) استفاده شود.تقسیم کننده HV و لوازم جانبی آن، همچنین می تواند آزمایش ولتاژ مقاومت AC را از طریق مدار رزونانت LC در عرض 20 ~ 300Hz انجام دهد.
II. ویژگی های اصلی
III. دستورالعمل آزمایش
توجه: شکل بالا مدار اتصال برای آزمایش ولتاژ مقاومت محرک و تشخیص PD به ترانسفورماتور قدرت است.
در طول آزمایش PD و آزمایش مقاومت ولتاژ تحرک، ترانسفورماتور مورد آزمایش شبیه یک شیء آزمایش ظرفیت بزرگ است.جریان رآکتیو ظرفیتی ترانسفورماتور با جریان تحرک راکتور جبران کننده جبران می شودمنبع برق فرکانس متغیر کل سیستم را با ضرر فعال و بخش کوچکی از ضرر واکنشی فراهم می کند. و هر دو ضرر از دست دادن بدون بار ترانسفورماتور الکتریکی در فرکانس آزمایش را برآورده می کنند.تقسیم کننده ولتاژ در ترمینال خروجی HV ترانسفورماتور هیجان نصب شده استولتاژ در سمت LV (ولتاژ پایین) ترانسفورماتور اصلی را با یک ولتی متر اوج اندازه گیری کنید و ولتاژ در سمت HV را بر اساس نسبت ولتاژ ترانسفورماتور اصلی محاسبه کنید.
ظرفیت بش ترانسفورماتور اصلی به عنوان خازن اتصال استفاده می شود. سیگنال تخلیه جزئی را به تست کننده PD برای اندازه گیری ارزش PD وارد کنید.
توجه: شکل بالا مدار اتصال برای ولتاژ مقاومت AC با اصل رزونانس LC است.
IV. اجزای اصلی
ماده | نام محصول | نوع و مشخصات | مقدار | ملاحظات |
1 | منبع برق فرکانس متغیر آزاد PD | FKWJF-300kW | یک قطعه | |
2 | ترانسفورماتور تحریک آزاد PD | CQSB ((J) 300kVA | یک قطعه | |
3 | راکتور تعویض آزاد PD | CHX ((kf) -600kVA/22kV | 2 تکه | برای آزمایش محرک |
4 | تقسیم کننده ولتاژ ظرفیت آزاد PD | TRF-50kV/300pF | 1 مجموعه | برای نمونه گیری PD |

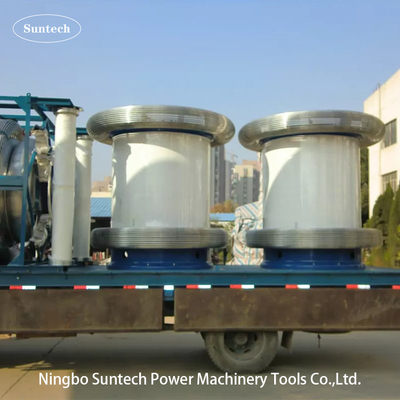

5 | راکتور آزمایش HV | CHX ((kf) 500kVA/200kV | 2 تکه | برای ولتاژ رزونانس مقاومت |
6 | تقسیم کننده ولتاژ ظرفیت HV | TRF-400kV-2500pF | 1 مجموعه | برای نمونه گیری ولتاژ رزونانس |
7 | حلقه کورونا برای آزمایش PD به ترانسفورماتور اصلی قدرت | 220KV | 3 تکه | برای آزمایش PD |
توجه: جدول بالا فقط برای مثال است
V. داده های فنی عمومی:
1شرایط خدمات
2مشخصات فنی
VI. لوازم جانبی
VII. سایر مدل های معمولی
1 مدل اختیاری برای آزمایش ولتاژ مقاومت محرک
مدل سیستم | قدرت خروجی | حداکثر کاربرد |
FKWJF-150KW | 150KW | ترانسفورماتور قدرت 66KV |
FKWJF-200KW | 200KW | ترانسفورماتور قدرت 110KV |
FKWJF-300KW | ۳۰۰ کیلو وات | ترانسفورماتور 220KV/630MW و کمتر |
FKWJF-400KW | ۴۰۰ کیلو وات | ترانسفورماتور قدرت 220KV/بیش از 630MW |
نیاز ویژه می تواند توسط سفارش صورت گیرد. |
