تجهیزات الکتریکی سری FKVF سیستم آزمایش ولتاژ بالا 5KW - 400KW ظرفیت اختیاری

فرکانس متغیر AC Resonant مقاومت در برابر ولتاژ تست مجموعه، واحد کنترل فرکانس متغیر Resonant

I. توضیحات محصول:

منبع برق فرکانس متغیر سری FKVF واحد اصلی اندازه گیری و کنترل و دستگاه میزبان برای فرکانس متغیر AC Resonant Resist ولتاژ تست مجموعه است.که همچنین به آن تبدیل فرکانس متغیر نیز گفته می شود.

منبع برق فرکانس متغیر پردازنده سیگنال دیجیتال ARM و FPGA را با سرعت بالا، دریافت دستور از کامپیوتر از راه دور، که کنترل سطح بالا از کل روش آزمایش را درک می کند، اتخاذ می کند.پردازنده سیگنال دیجیتال FPGA با سرعت بالا در زمان واقعی محاسبه و تغییر شکل موج خروجی، مقدار ولتاژ بالا و پارامترهای مدار اصلی در زمان واقعی از قدرت کنورتر و پارامترهای آزمایش بازگشت، وضعیت کار به دستگاه بالا، سیگنال های محافظت از نمونه در زمان واقعی،قدرت خروجی نزدیک سریع و ژنراتور موج آن.

II. کاربرد و استفاده

• واحد اندازه گیری و کنترل برای مدار آزمون ولتاژ مقاومت رزنانت AC فرکانس قابل تغییر.
• جایگزین کنسول سنتی قدیمی برای افزایش بهره وری از آزمون ولتاژ بالا و افزایش نظارت و حفاظت در طول تست ولتاژ مقاومت رزونانس.

III. اجزای اصلی واحد:

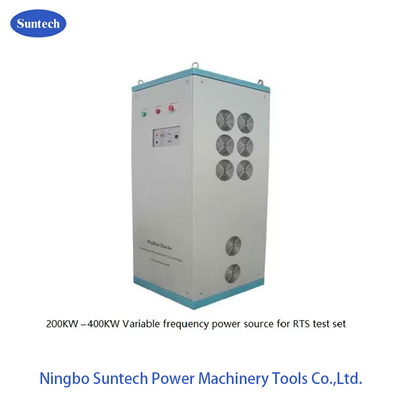

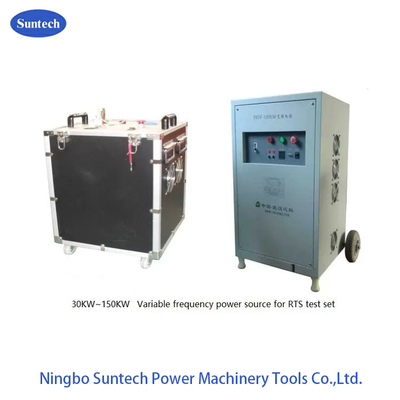

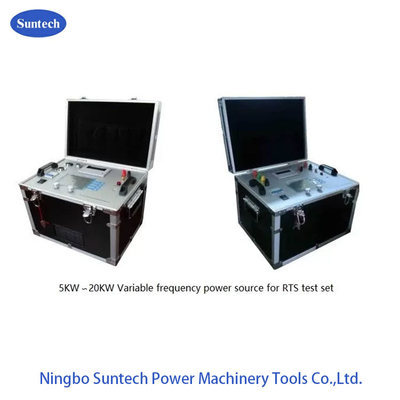

• دستگاه میزبان FKVF با منبع برق فرکانس متغیر
• کامپیوتر کنترل از راه دور اختیاری با نرم افزار تست انگلیسی
• جعبه ی اضطراری خارجی غیر ضروری
• گروه کابل های اتصال
• چراغ های هشدار خارجی اختیاری

IV. اصول آزمایش (به عنوان مثال FKVF-300KW)

V. پارامترهای فنی

1قدرت نامی: 5KW، 10KW، 20KW، 30KW، 50KW، 100KW،

150 کيلووايت 200 کيلووايت 250 کيلووايت 300 کيلووايت

350KW، 400KW، 500KW اختیاری

2.قدرت ورودی: بالاتر از 20KW ولتاژ 380V ± 10% سه فاز

زیر 20KW ولتاژ 220V±10٪ تک فاز

3فرکانس ورودی کاری: 50Hz/60Hz

4ولتاژ خروجی: بالاتر از 20KW: 0-500V (خروجی 380V) قابل تنظیم مداوم

زیر 20KW: 0-250V ((خروجی 220V) تنظیم قابل دوام

5جریان خروجی نامی: بر اساس مدل تعیین شده

6شکل موج خروجی: موج مربع

7محدوده تنظیم شده فرکانس خروجی: 20-400 هرتز

8فریکونسی خروجی: 0.03 هرتز

9عدم ثبات فرکانس خروجی: کمتر از 1٪

10مقدار گام فرکانس خروجی: 5Hz، 2Hz، 1Hz، 0.1Hz، 0.03Hz

11ولتاژ خروجی: 0.01kV

12عدم ثبات ولتاژ خروجی: کمتر از 1٪

13مقدار مرحله ولتاژ خروجی: U/45000

14زمان کار مداوم: 60 دقیقه، افزایش دمای بیش از 45K نیست

15شرایط کار: دمای -10 درجه سانتیگراد تا 40 درجه سانتیگراد

16ارتفاع: کمتر از 1000 متر

17وزن: کمتر از 20 کیلوگرم ((5 ~ 20KW) ؛

کمتر از <30 kg ((30 ~ 50KW)

کمتر از 650 kg ((100 ~ 400KW)

کمتر از 650 kg ((400 ~ 500KW)

نقش اصلی:

• شکل موج موج مربع است که توسط ولتاژ پهنای پالس تنظیم می شود
• به طور مداوم ولتاژ در فرآیند کار را کنترل کنید، زمانی که ولتاژ HV نوسان می کند که ناشی از نوسان ولتاژ قدرت و فرکانس قدرت است.سیستم ولتاژ را به طور خودکار تنظیم می کند.
• به طور خودکار فرکانس اسکن کردن، جستجو برای نقطه رزونانس. محدوده فرکانس 20-300 هرتز است. شما می توانید به صورت دستی محدوده فرکانس اسکن تنظیم کنید.حداکثر زمان مصرف اسکن 2 دقیقه است (اسکن فرکانس کامل)دقيقيت فرکانس 0.03 هرتز است
• تست خودکار. شما می توانید برنامه تست تنظیم کنید، برنامه تست را می توان به 5 بخش تقسیم کرد. سیستم به طور خودکار فرآیند تست را با توجه به تنظیم برنامه به پایان می رساند.
• هنگامی که در تست خودکار، شما می توانید به حالت کنترل دستی در هر زمان تغییر به طور دستی تنظیم فرکانس و ولتاژ
• به طور خودکار ولتاژ را ردیابی می کند وقتی مقاومت می کند. به طور خودکار ولتاژ را به ولتاژ هدف تنظیم می کند وقتی ولتاژ به طور معمول نوسان می کند، در صورت نوسان غیرطبیعی هشدار می دهد.کاربران می توانند برای وضعیت آزمون عملی کار کنند.
• نشان دادن منحنی U-t در زمان واقعی (منحنی ولتاژ-زمان) هنگام تنظیم ولتاژ و مقاومت.
• نمایش در زمان واقعی وضعیت تست. شما می توانید عملیات مربوطه را با توجه به وضعیت تست انجام دهید
• حفاظت قوی و عملکرد هشدار: حفاظت از جریان بیش از حد، حفاظت از ولتاژ بیش از حد و حفاظت از فلش اوور، حفاظت از ولتاژ بالا غیر طبیعی،نشان دهنده حفاظت همزمان نرم افزار و سخت افزار. مطمئن شوید که فایل گزارش ایمنی و فرم برای بررسی
• ذخیره داده های تست و گزارش آزمون فرم به طور خودکار، شما می توانید گزارش تست را در زمان چاپ و همچنین شما می توانید گزارش را ذخیره کنید و در مکان های دیگر چاپ کنید.
• تابع جستجو اطلاعات بر اساس شرایط شما برای جستجو داده های آزمایش گذشته
