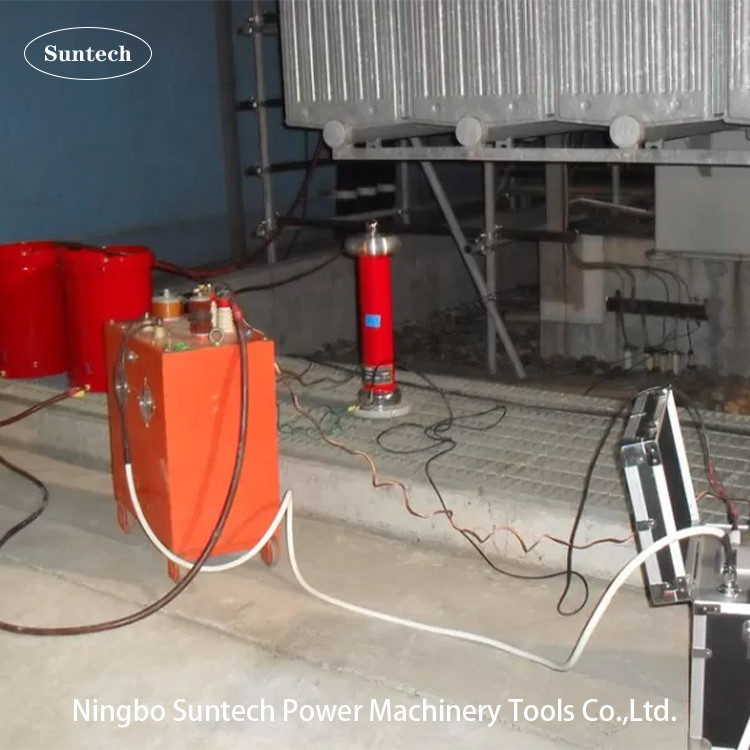

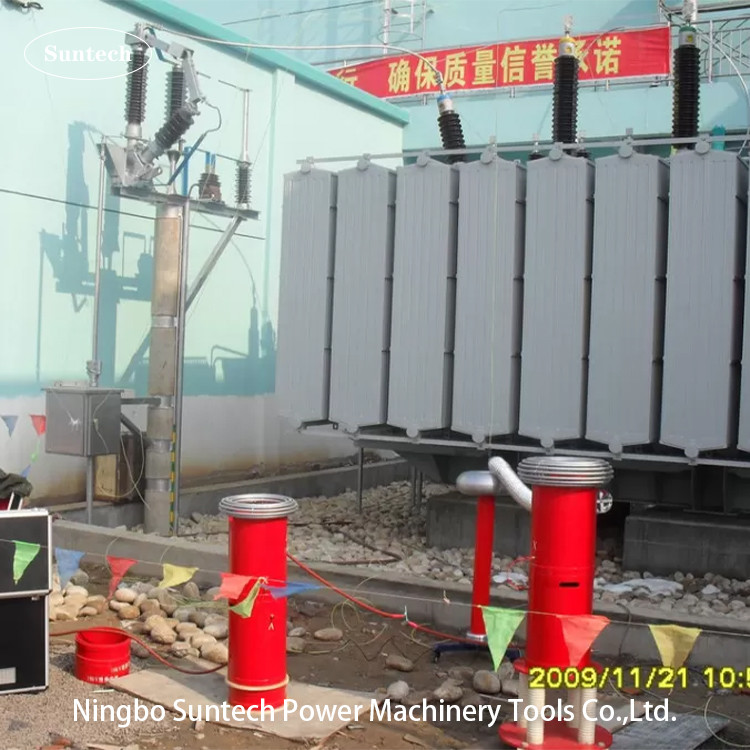

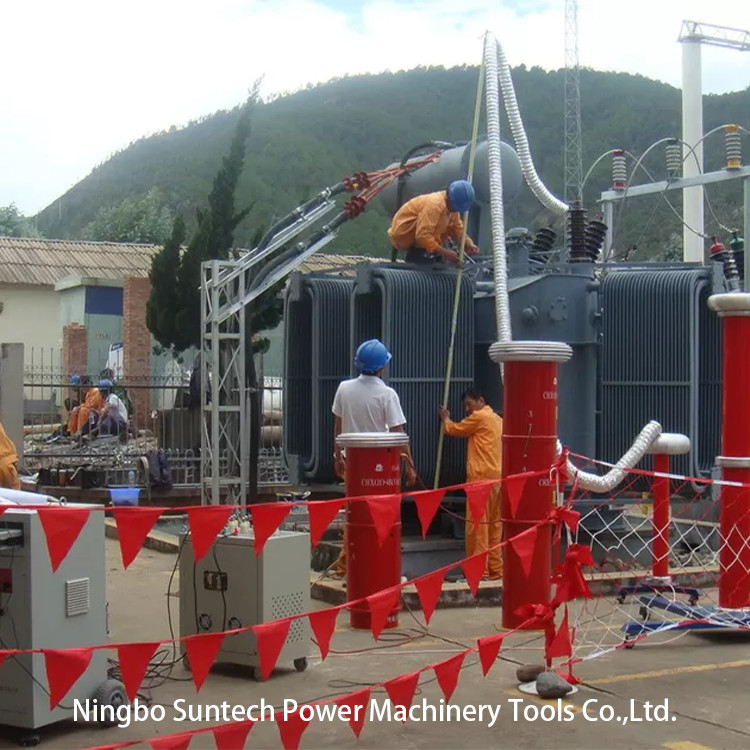

در محل سیستم تست رزونانت AC برای آزمایش زیرپای قدرت 110KV

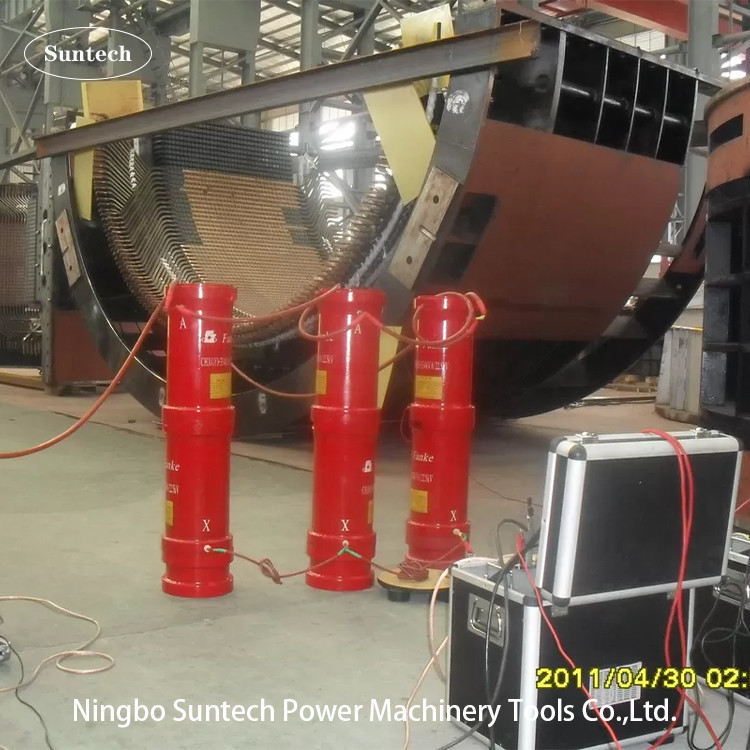

يادداشت:1.کنسانتور بار می تواند در هنگام آزمایش موتور قدرت ، ژنراتور و ترانسفورماتور قدرت در زیر 45 ~ 65Hz اختیاری باشد.

2رآکتور آزمایش می تواند برای هر قطعه 18KV، 20KV، 22KV، 40KV، 44KV، 50KV، 54KV، 55KV تولید شود با توجه به دامنه مختلف مورد آزمایش یا نیاز مشتری.

مدار آزمون:


VF: منبع برق فرکانس متغیر T: ترانسفورماتور تحریک
L: راکتور آزمایش Cx: تجهیزات آزمایش شده MOA1: گیرنده رعد
C1,C2: تقسیم کننده ولتاژ ((C1 بازوی ولتاژ بالا است،C2 بازوی ولتاژ پایین است))



IV. داده های فنی:

1. منبع برق: 220±10% ((یک فاز) ،50Hz/60Hz
2. دامنه کاربرد: زیر ایستگاه برق توزیع و 110KV GIS
3. ظرفیت خروجی نامی: 216kVA
4. ولتاژ آزمایش: 27KV، 54KV، 108KV، 200KV
5. جریان آزمایش: 8A@27KV، 4A@54KV,2A@108KV,1A@200KV
6. محدوده فرکانس: 30Hz تا 300Hz
7. شکل موج ولتاژ رزونانس خروجی: موج سینوس
8. THD شکل موج خروجی: ≤1%
9. سطح عایق بندی: کمتر از 1.1 بار و حفظ 1 دقیقه، طبیعی
10. چرخه کار: 60 دقیقه در حالت کار فعلی نامی
11. فاکتور کیفیت خود مجموعه آزمایش: Q≥30 ((در F=30HZ) ؛
12. افزایش دما: کمتر از 65K در حال حاضر 60 دقیقه کار نامی؛
13. سطح سر و صدا: بیش از 70B
14. ساختار راکتور: نوع خشک، نوع سیلندر لوله اپوکسی

V. لوازم جانبی

• جعبه لوازم جانبی برای ذخیره لوازم جانبی
• کابل های ورودی منبع برق
• کابل های خروجی منبع برق
• کابل های خروجی ترانسفورماتور هیجان انگیز
• کابل های زمین گیری سیستم
• کابل های موازی راکتور
• کابل های اندازه گیری HV (کابل های خروجی سیگنال تقسیم کننده ولتاژ)
• کابل های خروجی HV ((ریاکتور برای تقسیم، تقسیم کننده برای شیء آزمایش)
• پایه ی حمایتی عایق
• حلقه تاج برای تست 200KV
• یک گزارش آزمایش نهایی، یک گواهی کیفیت، یک راهنمای کاربر و یک لیست بسته بندی ارائه می شود.

بخش اختیاری

خازن تعویض بار

• مدل اختیاری: 200KV/20000pF؛ 200KV/10000pF؛ 200KV/6000pF
