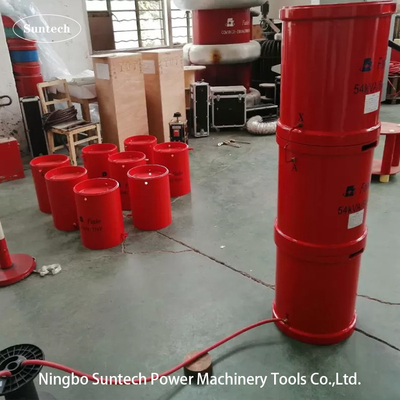

سیستم تست رزونانت مدل فرکانس مودولاسیون سری 280kVA

دستگاه آزمایش رزونانس سری نوع نوسان فرکانس

1محدوده قابل استفاده دستگاه
1. آزمون ولتاژ مقاومت AC از کابل 10kV / 300mm2 را برآورده کنید ، ظرفیت در هر واحد طول 0.3755μF / km است ، طول کابل 2000m است ، ظرفیت کابل آزمایش شده 0.75μF است ،ولتاژ آزمون 22kV است.، و زمان آزمایش 5 دقیقه است.
2. پاسخ به 35kV/240mm2 کابل AC مقاومت تست ولتاژ، ظرفیت در هر واحد طول 0.175μF / km، طول کابل 1000m، ظرفیت کابل مورد آزمایش 0.175μF،ولتاژ آزمون 52kV است.و زمان آزمایش 180 دقیقه است.
3. آزمون ولتاژ مقاومت AC از کابل 110kV / 630mm2 را برآورده کنید ، ظرفیت در هر واحد طول 0.1880μF / km است ، طول کابل 100m است ، ظرفیت کابل آزمایش شده 0.188μF است ،ولتاژ آزمون 128kV است.و زمان آزمایش 60 دقیقه است.

2دستگاه مطابق استاندارده
GB10229-88 "اتوماتور"
GB50150-2016 " مقررات آزمون تحویل تجهیزات برق"
DL/T 596-1996 " مقررات آزمایش پیشگیرانه برای تجهیزات برق"
GB1094.1-GB1094.6-96 "درجه حفاظت از محفظه"
GB2900 "مصطلحات الکتریکی"
GB/T16927.1~2-1997 "تکنولوژی آزمایش ولتاژ بالا"
GB 191-2000 "نشانه های گرافیکی بسته بندی، ذخیره سازی و حمل و نقل"
JB/T 9641-1999 "ترانسفورماتور آزمایش"
IEC358 ((1990) "کاپلی کنسرتور و تقسیم کننده ولتاژ ظرفیت"
Q/WFK005-2005 استاندارد شرکت Fanke Company "تراانسفورماتور آزمایش"
Q/WFK008-2004 استاندارد شرکت فانکی شرکت "ماژول آزمایش"

3شرایط محیطی دستگاه
1دمای محیط: -5°C-+45°C
2رطوبت نسبی: ≤90٪، بدون تهویه
3ارتفاع: ≤1000 متر

4چهارمین، الزامات اصلی عملکرد فنی دستگاه
1قدرت نامی: 280kVA
2ولتاژ نامی: 35kV؛ 140kV
3. جريان نامي: 2A
4منبع برق: 380V±10٪
5قدرت نامی منبع برق فرکانس متغیر: 20kW
6فرکانس کار: 45 تا 300 هرتز
7دقت تنظیم فرکانس: 0.01 هرتز؛ عدم ثبات فرکانس: ≤0.01٪
8زمان کار: 180 دقیقه کار مستمر تحت قدرت نامی مجاز است.
9افزایش دما: پس از کار مستمر نامی برای مدت 180 دقیقه، افزایش دما هر بخش دستگاه ≤65K است.
10شکل موج خروجی: موج سینوس، نرخ تحریف شکل موج < 1٪
11فاکتور کیفیت: خود دستگاه Q>30 (وقتی f=40Hz)
12حفاظت: با حفاظت از جریان بیش از حد، ولتاژ بیش از حد و فلش (برای جزئیات، بخش منبع تغذیه تبدیل فرکانس را ببینید)
13دقت اندازه گیری: 1.5 مقدار موثر
