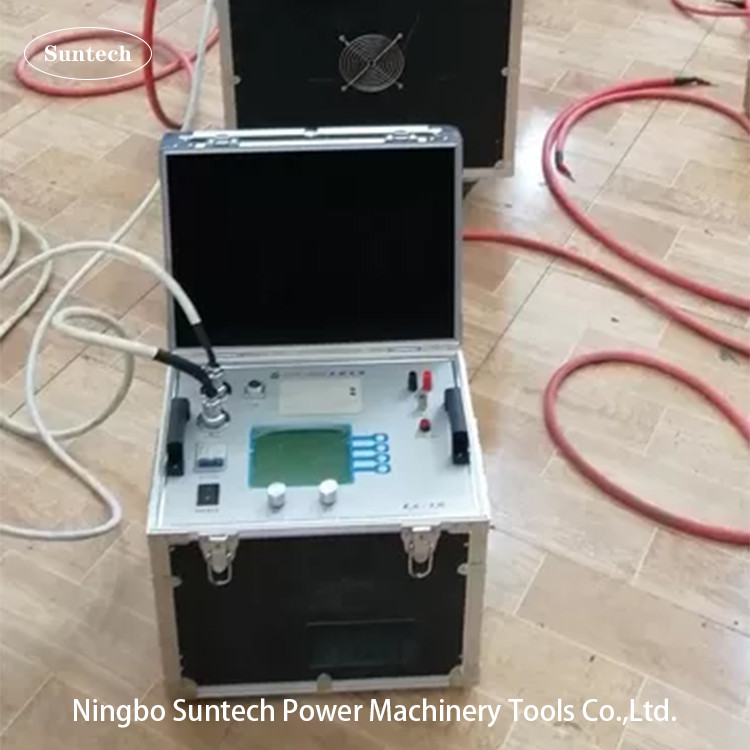

سیستم تست رزونانت سری 380V 400kVA حفاظت از جریان بیش از حد

دستگاه آزمایش رزونانس سری

1موضوع
1. کابل 10kV/300mm2 3km AC مقاومت در برابر آزمون ولتاژ، ظرفیت ≤1.1265uF، فرکانس آزمایش 30-300Hz، ولتاژ آزمایش 22kV، زمان آزمایش 15 دقیقه.
2آزمون ولتاژ AC از 10kV/2500kVA ترانسفورماتور اصلی، ظرفیت ≤0.01uF، فرکانس آزمایش 45-65Hz، ولتاژ آزمایش بیش از 28kV، زمان آزمایش 1 دقیقه.
3. AC مقاومت در برابر تست ولتاژ 10kV سوئیچ، busbar و دیگر تجهیزات زیرپایگاه، فرکانس تست 30-300Hz است، ولتاژ تست بیش از 42kV نیست، و زمان آزمایش 1 دقیقه است.
4. 35kV/300mm2 کابل 2km AC مقاومت در برابر آزمون ولتاژ، ظرفیت ≤0.361uF، فرکانس آزمایش 30-300Hz، ولتاژ آزمایش 52kV، زمان آزمایش 60min.
5آزمایش ولتاژ AC از 35kV/6300kVA ترانسفورمور اصلی، ظرفیت ≤0.01uF، فرکانس آزمایش 45-65Hz، ولتاژ آزمایش 68kV، زمان آزمایش 1 دقیقه.
6. AC مقاومت در برابر تست ولتاژ 35kV سوئیچینگ، قطع کننده مدار و دیگر تجهیزات زیر ایستگاه، فرکانس آزمایش 30-300Hz است، ولتاژ آزمایش بیش از 95kV نیست، و زمان آزمایش 1 دقیقه است.

7.220kV قطع کننده مدار AC مقاومت در برابر آزمون ولتاژ، فرکانس آزمایش 30-300Hz، ولتاژ آزمایش 368kV، زمان آزمایش 1 دقیقه.

2پارامترهای فنی اصلی و عملکردهای سیستم
1ظرفیت نامی: 400kVA
2ولتاژ نامی: 27kV؛ 50kV؛ 400kV
3. جريان نامي: 2A
4اجازه زمان کار مداوم: 60 دقیقه تحت جریان نامی
5فاکتور کیفیت خود دستگاه: Q≥30 (وقتی f=45Hz)
6دقت اندازه گیری سیستم: مقدار موثر 1.0;
7قدرت ورودی: 50 هرتز؛ سه فاز 380 ولت
8فرکانس کاری منبع برق فرکانس متغیر: 40 تا 300 هرتز
9دقيقيت فرکانس: 0.1 هرتز
10عدم ثبات فرکانس: ≤0.1%
11. آن دارای محافظت از جریان بیش از حد، ولتاژ بیش از حد و فلش اوور برای محصول مورد آزمایش است.
12دمای محیط: -150C -40 0C، رطوبت نسبی: ≤90%RH، ارتفاع ≤2000 متر.

3انتخاب و تعیین پارامترهای سیستم
رآکتور تک بخش 54kVA/27kV/2A/50H، در مجموع چهار بخش تایید:
1) برای یک کابل 10kV / 300mm2 / 3km، ظرفیت 1.1265μF است، ولتاژ آزمایش 22KV است و چهار راکتور به طور موازی استفاده می شود. در این زمان، محرک راکتور 12.5H است، سپس:
فرکانس آزمایش: f=1/2π√LC=42.41Hz
جریان آزمایش: I=ωCXU test=2πfCXU test=2×3.14×42.41×1.1265×22×10-3=6.6A
2) 10kV/2500kVA ترانسفورماتور اصلی AC مقاومت در برابر آزمون ولتاژ، ظرفیت بیش از 0.01μF نیست، ولتاژ آزمون 28kV است، راکتور به صورت سری با دو بخش متصل است،حثیت 113H است.پس:
فرکانس آزمایش: f=1/2π√LC=149.72Hz
جریان آزمایش: I=ωCXU test=2πfCXU test=2×3.14×149.72×0.01×28×10-3=0.26A

3) AC مقاومت در برابر آزمون ولتاژ سوئیچ 10kV، busbar و سایر تجهیزات زیرپایگاه، فرکانس آزمایش 30-300Hz، ظرفیت بیش از 0.015μF نیست، ولتاژ آزمایش بیش از 42kV نیست،راکتور دو سری اتصال را اتخاذ می کند، انډکتانس 113H است، پس از آن:
فرکانس آزمایش: f=1/2π√LC=122.25Hz
جریان آزمایش: I=ωCXU test=2πfCXU test=2×3.14×122.25×0.015×42×10-3=0.48A
4) برای کابل 35kV/300mm2/2km، ظرفیت 0.361μF است، ولتاژ آزمایش 52KV است، و دو راکتور در سری و دو راکتور موازی استفاده می شود. در این زمان تحرک راکتور 56.5H است،پس:
فرکانس آزمایش: f=1/2π√LC=35.24Hz
جریان آزمایش: I=ωCXU test=2πfCXU test=2×3.14×35.24×0.361×52×10-3=4.16A
5) 35kV/6300kVA ترانسفورماتور اصلی AC مقاومت در برابر آزمون ولتاژ، ظرفیت بیش از 0.01μF نیست، ولتاژ آزمایش 68kV است،رآکتور به صورت سری با چهار بخش متصل شده است و حثیت آن 240H است.پس:
فرکانس آزمایش: f=1/2π√LC=83.88Hz
جریان آزمایش: I=ωCXU test=2πfCXU test=2×3.14×83.88×0.01×68×10-3=0.54A
6) 35kV سوئیچ، قطع کننده مدار، و غیره AC مقاومت در برابر آزمون ولتاژ، ولتاژ آزمون 95kV است، راکتور در سری با چهار بخش متصل شده و حثیت 240H است، سپس:
فرکانس آزمایش: f=1/2π√LC=83.88Hz
جریان آزمایش: I=ωCXU test=2πfCXU test=2×3.14×83.88×0.015×95×10-3=0.75A
7) AC مقاومت در برابر آزمون ولتاژ سوئیچ های 220kV، قطع کننده های مدار و غیره، ظرفیت بیش از 5000pF نیست، ولتاژ آزمایش 368kV است، راکتور 50kVA / 50kV / 100H هشت سری در سری است،حثیت 960H است.پس:
فرکانس آزمایش: f=1/2π√LC=72.64Hz
جریان آزمایش: I=ωCXU test=2πfCXU test=2×3.14×72.64×0.005×368×10-3=0.84A
