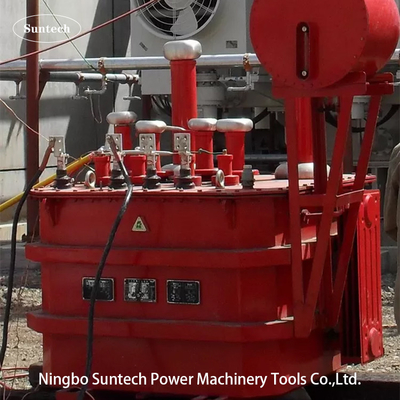

سیستم تست رزونانس سری تنظیم نوع اندوکتانس 2100kVA

دستگاه تست رزونانس سری تنظیم نوع جلب

1موضوع
برای نیروگاه برق آبی سووا 300MW، ولتاژ نامی شدید 18kV است، ظرفیت زمین بیش از 2.58μF نیست، آزمون ولتاژ AC مقاومت می کند، ولتاژ آزمایش 50kV است،و زمان ولتاژ مقاومت 5 دقیقه است.

2ظرفیت سیستم
برای نیروگاه برق آبی سووا 300MW، ولتاژ نامی شدید 18kV است، ظرفیت زمین بیش از 2.58μF نیست، آزمون ولتاژ AC مقاومت می کند، ولتاژ آزمایش 50kV است،و زمان ولتاژ مقاومت 5 دقیقه است. پس:
در طول آزمایش، جریان جانبی ولتاژ بالا I=2πfCU=2π×50×2.58×10-6×50×103=40.53A است؛ جریان نامی سیستم در 42A تنظیم شده است و ولتاژ نامی در 50kV تنظیم شده است، که حاشیه ای مشخص را ترک می کند.
طراحی مشخصات کلی 2100kVA/50kV است که راکتور تنظیم شده 800kVA/50kV (16A) است؛ یک راکتور ثابت با دو پارامتر 650kVA/50kV/13H؛می تواند الزامات ولتاژ مقاومت 0?? 2 را برآورده کندمحصول آزمایش.58μF
در خلاصه: 2100kVA/50kV می تواند نیازهای ولتاژ مقاومت 2.54μF محصول آزمایش را برآورده کند

3پارامترهای فنی اصلی و عملکردهای سیستم
1ظرفیت نامی: 2100kVA
2ولتاژ نامی: 50kV
3. جريان نامي: 42A
4فرکانس کار: فرکانس قدرت 50Hz
5نرخ تحریف موج ولتاژ خروجی: ≤1٪
6زمان کار مستمر مجاز: 5 دقیقه تحت بار نامی، 1.1 بار ولتاژ بیش از حد برای 1 دقیقه
7. افزایش دمای پس از کار مداوم برای 5 دقیقه تحت بار نامی ≤65K است.
8فاکتور کیفیت خود دستگاه: Q≥30
9دقت اندازه گیری فشار بالا: مقدار موثر 1.5;
10قدرت ورودی: ولتاژ سه فاز 380V، فرکانس 50Hz
11محصول آزمایش دارای عملکردهای محافظت از جریان بیش از حد، ولتاژ بیش از حد و فلش اوور محصول آزمایش است.
12دمای محیط: -250C-450C، رطوبت نسبی: ≤90%RH، ارتفاع ≤3200 متر.

4. مقدمه به اصل رزونانس سری
سیستم تست رزونانس سری یک دستگاه است که برای انجام آزمایش ولتاژ مقاومت AC در محصولات مختلف آزمایش ظرفیت استفاده می شود.آن را با کاهش قابل توجهی از ظرفیت قدرت ورودی مورد نیاز برای آزمایش مشخص می شود، کاهش حجم و وزن تجهیزات آزمایش، انجام آزمایش در میدان را آسان می کند؛و به شدت کاهش هزینه های کار و مواد تجهیزات تست و ورودی مورد نیاز برای آزمایش.
فانکه بیش از 20 سال است که در زمینه توسعه و تولید تجهیزات آزمایش ولتاژ بالا مشغول به کار است و سیستم رزونانس محصول اصلی فانکه است.صدها سیستم رزونانس تولید شده توسط Fanke با موفقیت در زمینه های مختلف سیستم های برق در داخل و خارج از کشور استفاده شده است.
سیستم رزوناسیون سری به رزوناسیون induktansi تنظیم شده و رزوناسیون تعدیل فرکانس تقسیم می شود. این دو رزونانس به روش های مختلف به رزونانس دست می یابند.نوع اندوختگی تنظیم شده باعث می شود مدار تست با تنظیم اندوختگی به هم تنیده شود، در حالی که نوع تعدیل فرکانس باعث می شود که مدار آزمایش با تنظیم فرکانس آزمایش گونج کند. اما نتیجه یکسان است، یعنی خروجی ظرفیت بزرگ مورد نیاز توسط محصول آزمایش می تواند با ورودی یک منبع برق ظرفیت کوچک به دست آید.نمودار اصلی رزونانس در شکل نشان داده شده است
