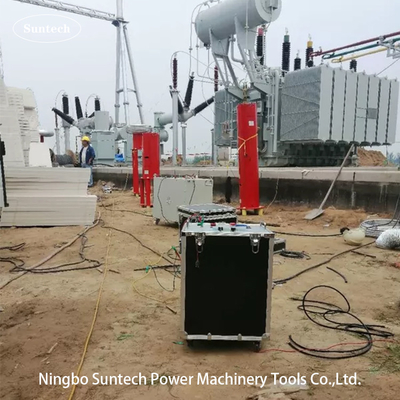

108kVA 27kV سری 100kV سیستم تست رزونانت ولتاژ بالا نوع قابل حمل

دستگاه آزمایش رزونانس سری

1موضوع
1کابل.10kV/300mm2، ظرفیت طول واحد 0.37uF/km، طول کابل 1.4km، ظرفیت کابل آزمایش شده 0.153uF، فرکانس آزمایش 30-300Hz، ولتاژ آزمایش 52kV، زمان ولتاژ مقاومت 60min؛
2فرکانس قدرت ترانسفورماتور 35kV AC مقاومت در برابر آزمون ولتاژ، ظرفیت ≤0.02uF، فرکانس آزمایش 45 ∼ 65Hz، ولتاژ آزمایش بیش از 68kV، زمان آزمایش 1 دقیقه؛
3آزمون ولتاژ AC برای سوئیچ ها و ترانسفورماتورها با سطوح ولتاژ 35kV و کمتر، فرکانس آزمایش 30-300Hz است، ولتاژ آزمایش بیش از 100kV نیست و زمان آزمایش 1 دقیقه است.
2شرایط محیطی برای استفاده از دستگاه
1دمای محیط: -5°C-45°C
2رطوبت نسبی: ≤90٪، بدون تهویه
3ارتفاع: ≤1000 متر
3پارامترهای فنی اصلی و عملکردهای سیستم
1ظرفیت نامی: 108kVA
2ولتاژ نامی: 27kV؛ 100kV
3. جريان نامي: 4A؛ 1A؛
4منبع برق: تک فاز 220V ± 10%
5فرکانس کار: 30 تا 300 هرتز
6رزولوشن فرکانس: 0.1 هرتز؛ عدم ثبات فرکانس: ≤0.1٪
7زمان کار: 15 دقیقه کار مستمر تحت قدرت نامگذاری مجاز است.
8افزایش دمای: پس از 15 دقیقه کار مداوم با قدرت نامی، افزایش دمای هر بخش دستگاه ≤65K است.
9شکل موج خروجی: موج سینوس، نرخ تحریف شکل موج < 1٪
10فاکتور کیفیت: خود دستگاه Q≥30 (وقتی f=45Hz)
11حفاظت: با محافظت از جریان بیش از حد، ولتاژ بیش از حد و فلش (به بخش منبع برق برای فرکانس تبدیل برای خوشایند)
12دقت اندازه گیری سیستم: مقدار موثر 1.5.

لیست تجهیزات پیکربندی
